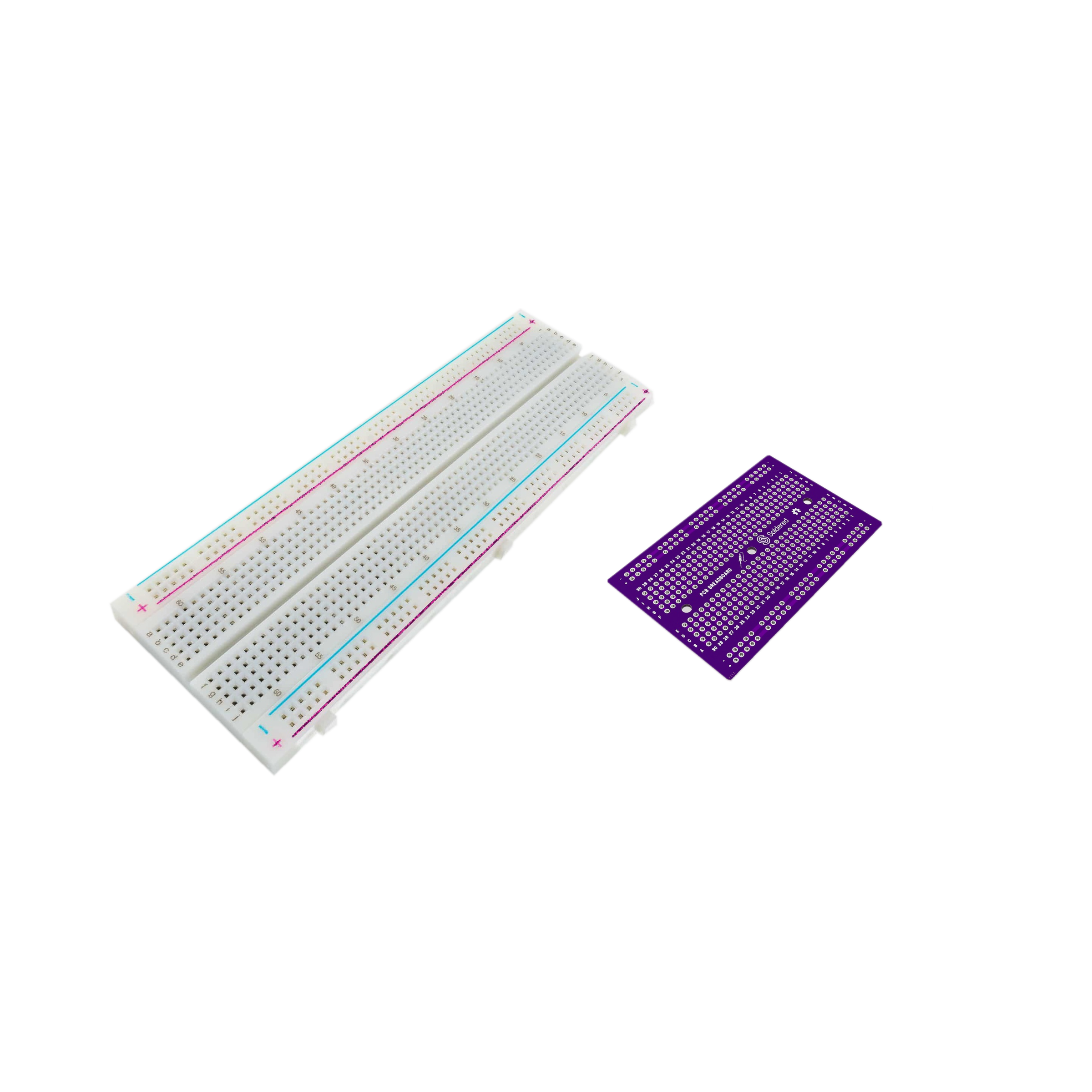

Du wirst wahrscheinlich auf einem Steckbrett anfangen. Die meisten Leute tun das. Komponenten einstecken, die Schaltung testen, sie wieder herausnehmen. Keine feste Verbindung. Sobald das Design funktioniert, nimmst du es mit auf ein Lochrasterboard und lötest es dauerhaft fest.
Steckbrett
Ein Steckbrett ist ein Kunststoffblock mit Federklemmen im Inneren. Steckst du ein Bauteilbein in ein Loch, verbindet es sich mit jedem anderen Loch in dieser Reihe. Kein Löten. Zieh es heraus, wenn du fertig bist, und verwende die Teile für das nächste Projekt.
Eine einfache Schaltung ist in wenigen Minuten aufgebaut. Wenn etwas nicht funktioniert, bewege ein Kabel. Wenn eine Komponente ausfällt, tausche sie aus. Die Federklemmen, die dies einfach machen, machen es auch provisorisch. Verbindungen lockern sich. Drähte verrutschen. Oberhalb von etwa 10 MHz beginnen parasitäre Kapazitäten auf der Platine selbst die Schaltung zu beeinflussen. Für alles Dauerhafte, Hochfrequente oder Vibrationen ausgesetzte benötigst du eine gelötete Platine.
Wir haben ein Standard-Steckbrett mit 400 Steckpunkten und eine größere Version mit 830 Steckpunkten, falls deine Schaltung mehr Platz benötigt. Ein Satz vorgeschnittener Jumper-Kabel hilft, die Dinge ordentlich zu halten.
Lochrasterplatine
Eine Lochrasterplatine ist eine starre FR4-Platine mit Bohrungen im Abstand von 2,54 mm. Jedes Loch hat eine Kupferfläche. Nichts ist vorverbunden. Du platzierst die Komponenten, wo du sie haben möchtest, und lötest jede Verbindung von Hand.
Das Ergebnis ist stabil. Gelötete Verbindungen halten Hitze, Vibrationen und Zeit stand, wie es Federklemmen niemals tun werden. Du hast die volle Kontrolle über das Layout, da es keine festen Leiterbahnen gibt, um die herumgearbeitet werden muss. Der Haken ist, dass Fehler schwer rückgängig zu machen sind. Entlöten ist langsam und reißt oft Pads von der Platine. Plane das Layout, bevor du den Lötkolben anfasst.
Unsere Prototypenplatinen sind in fünf Größen von 2×8 cm bis 15×9 cm erhältlich, mit Lötstopplack und beschrifteten Reihen und Spalten. Standard-Abstand von 2,54 mm, genau wie bei jeder Lochrasterplatine.
Welche man verwenden sollte
Auf einem Steckbrett testen. Auf einer Lochrasterplatine bauen.
Beginne mit dem Steckbrett. Probiere Bauteilwerte aus, verschiebe Dinge, prüfe, ob die Schaltung tatsächlich das tut, was du erwartest. Sobald sie stabil ist und du sie dauerhaft benötigst, übertrage sie auf eine Lochrasterplatine und löte sie ordnungsgemäß fest.
Wenn du einen Teil der Layout-Arbeit überspringen möchtest, hat unsere Leiterplatten-Prototypenplatine Löcher im gleichen Muster wie ein Standard-Halb-Steckbrett. Du kannst eine funktionierende Steckbrettschaltung direkt darauf übertragen, ohne das gesamte Layout neu zu überdenken. Nützlich, wenn du schnell etwas Dauerhaftes erstellen möchtest.
Für mehr als eine Handvoll Einheiten oder alles, was mehrlagiges Routing erfordert, ist eine kundenspezifische Leiterplatte der nächste Schritt.
Löten lernen mit Soldered
Der Übergang vom Steckbrett zur Lochrasterplatine bedeutet, Löten zu lernen. Wenn du es noch nicht getan hast, ist der schnellste Weg, mit einem Bausatz zu beginnen. Du baust eine echte Schaltung, übst die Technik und endest mit etwas, das funktioniert.
Wir haben Lötkits für Anfänger im Soldered Shop. Einfache Schaltungen, klare Anweisungen, alle Komponenten enthalten.
Wenn du mehr Hintergrundinformationen zu beiden Platinen möchtest, lohnt sich Adafruits Collins Lab-Leitfaden.
Fazit
Steckbretter sind zum Testen. Lochrasterplatinen sind zum Bauen. Die meisten Projekte verwenden beides.
FAQs zu Steckbrettern und Lochrasterplatinen
Was ist der Unterschied zwischen einem Steckbrett und einer Lochrasterplatine?
Ein Steckbrett verwendet Federklemmen, um Komponenten ohne Löten zu halten. Es ist wiederverwendbar, aber provisorisch. Eine Lochrasterplatine erfordert das Löten jeder Verbindung. Schwerer zu ändern, aber haltbarer.
Kann man ein Steckbrett dauerhaft verwenden?
Nein. Verbindungen lockern sich mit der Zeit, lösen sich bei Vibrationen, und die Federklemmen sind nicht für den Langzeitgebrauch ausgelegt. Für alles, was dauerhaft sein muss, verschiebe die Schaltung auf eine Lochrasterplatine oder eine kundenspezifische Leiterplatte.
Muss man auf einem Steckbrett löten?
Nein. Du steckst Komponenten und Jumper-Kabel in die Löcher, und die Klemmen halten alles. Das ist der Sinn der Sache. Deshalb beginnen die meisten Leute mit Steckbrettern.
Wann sollte man von einem Steckbrett auf eine Lochrasterplatine wechseln?
Wenn die Schaltung funktioniert und du möchtest, dass sie so bleibt. Wenn du immer noch Werte änderst oder einen Fehler suchst, bleibe auf dem Steckbrett.
Was kommt nach der Lochrasterplatine?
Eine kundenspezifische Leiterplatte. Wenn du mehr als ein paar Einheiten, mehrlagiges Routing oder ein sauberes Endprodukt benötigst, lohnt sich der Aufwand für eine Leiterplatte. Eine Lochrasterplatine ist gut für Einzelstücke und Kleinserien.
