Was ist Inkplate Sensor Hub Warum das Qwiic-Ökosystem wichtig ist Warum Inkplate 10 perfekt für dieses Projekt ist Hardware-Überblick Verkabelung und Einrichtung Wie das Dashboard funktioniert Gestaltung der Benutzeroberfläche für E-Paper Warum dieses Projekt die Stärke von Qwiic demonstriert Das Projekt erweitern Beispielhafte Arduino-Struktur Das Ergebnis FazitTable of contents
Ein Multi-Sensor-Projekt zu bauen bedeutete früher, sich mit unübersichtlicher Verkabelung, Adresskonflikten, Stromversorgungsfragen und stundenlangem Debugging herumzuschlagen, bevor überhaupt nützliche Daten auf dem Bildschirm erschienen. Genau diese Art von Reibung soll das Qwiic-Ökosystem beseitigen.
Der Inkplate Sensor Hub zeigt, wie leistungsfähig dieser Ansatz sein kann. Mit dem Inkplate 10 als zentralem Dashboard sammelt dieses Projekt Daten von mehreren Qwiic-kompatiblen Breakout-Boards und stellt sie auf einem großen, gestochen scharfen E-Paper-Display dar, das leicht ablesbar, energieeffizient und ideal für kontinuierliches Monitoring ist.
Anstatt für jeden Sensor eine separate Schnittstelle zu bauen, erstellt Inkplate Sensor Hub eine übersichtliche Anzeige, auf der Umwelt- und Systemdaten auf einen Blick betrachtet werden können. Das Ergebnis ist ein modulares Sensor-Dashboard, das sich leicht erweitern lässt, einfach zu warten ist und den tatsächlichen Wert von Plug-and-play-Hardwaredesign perfekt demonstriert.
In diesem Artikel werden Sie:
- sehen, warum das Qwiic-Ökosystem Multi-Sensor-Projekte deutlich einfacher zu bauen macht
- lernen, wie Inkplate 10 als flexibles, stromsparendes Dashboard dienen kann
- verstehen, wie mehrere Breakout-Boards denselben Bus mit minimaler Verkabelung gemeinsam nutzen können
- erkunden, wie Sensordaten organisiert und auf E-Paper dargestellt werden können
- eine solide Grundlage für den Bau Ihres eigenen erweiterbaren Sensor-Hubs erhalten
Ob Sie einen smarten Schreibtischmonitor, eine Umweltstation, ein Werkstatt-Dashboard oder einen IoT-Prototyp bauen: Inkplate Sensor Hub ist ein praktisches Beispiel dafür, wie das Qwiic-Ökosystem komplexe Hardwareintegration in eine saubere und skalierbare Erfahrung verwandelt.
Was ist Inkplate Sensor Hub
Inkplate Sensor Hub ist ein modulares Dashboard-Projekt, das rund um den Inkplate 10 aufgebaut ist. Sein Zweck ist einfach: Messwerte von mehreren Qwiic-kompatiblen Sensoren erfassen und gemeinsam auf einem großen E-Paper-Bildschirm anzeigen.
Anstatt sich auf einen einzelnen Sensor oder eine einzelne Messgröße zu konzentrieren, zeigt dieses Projekt, was passiert, wenn mehrere Breakout-Boards als ein System zusammenarbeiten. Temperatur, Luftfeuchtigkeit, Luftqualität, Lichtstärke, Bewegung, Druck oder jeder andere unterstützte Sensorwert können zu einer einheitlichen Oberfläche kombiniert werden.
Damit ist Inkplate Sensor Hub mehr als nur eine Sensordemo. Es ist eine klare Demonstration dafür, wie das Qwiic-Ökosystem schnelles Prototyping, einfachere Upgrades und ein saubereres Hardwaredesign ermöglicht.
Warum das Qwiic-Ökosystem wichtig ist
Die größte Stärke des Qwiic-Ökosystems besteht darin, dass es unnötige Komplexität aus Elektronikprojekten entfernt. Qwiic verwendet einen standardisierten 4-poligen Stecker für die I2C-Kommunikation, sodass mehrere Boards schnell und zuverlässig ohne Löten verbunden werden können.
Das bedeutet, Sie können:
- Sensoren ohne Steckbretter oder lose Jumper-Kabel anschließen
- mehrere Breakout-Boards am selben Bus verketten
- schneller prototypisieren und weniger Fehlersuche betreiben
- ein Projekt erweitern, ohne die Verkabelung neu zu entwerfen
In Projekten wie Inkplate Sensor Hub wird diese Einfachheit besonders wertvoll. Anstatt Zeit mit der Hardwareintegration zu verbringen, können Sie sich auf die Sensorauswahl, die Datenpräsentation und das gesamte Nutzererlebnis konzentrieren.
Das ist die wahre Stärke von Qwiic: Es macht nicht nur eine einzelne Verbindung einfacher, sondern ein ganzes System leichter zu bauen.
Warum Inkplate 10 perfekt für dieses Projekt ist
Der Inkplate 10 passt ideal zu einem Multi-Sensor-Dashboard. Sein großes E-Paper-Display bietet hervorragende Ablesbarkeit, niedrigen Stromverbrauch und eine hochwertige Optik, die in Wohnräumen, Büros, Laboren oder Werkstattumgebungen gut funktioniert.
Im Gegensatz zu herkömmlichen Displays bleibt das Bild bei E-Paper sichtbar, auch wenn der Bildschirm nicht aktiv aktualisiert wird. Dadurch ist es ideal für Dashboards, die sich periodisch aktualisieren und den ganzen Tag lesbar bleiben, ohne Energie zu verschwenden.
Inkplate 10 verleiht diesem Projekt außerdem eine starke visuelle Identität. Anstatt Rohdaten im seriellen Monitor zu verstecken, werden die Daten Teil einer echten Oberfläche, die sich wie ein vollständiges Produkt und nicht nur wie ein Entwicklungstest anfühlt.

Hardware-Überblick
Inkplate Sensor Hub ist bewusst flexibel gehalten, sodass die genaue Liste der Breakout-Boards je nach Art der Daten variieren kann, die Sie anzeigen möchten. Die Kernidee besteht darin, den Inkplate 10 als Anzeige und Controller zu verwenden, während ein oder mehrere Qwiic-kompatible Sensoren Messwerte über I2C bereitstellen.
Ein typischer Aufbau kann Folgendes umfassen:
- Inkplate 10 als Haupt-Dashboard und Controller
- Qwiic-Umweltsensor für Temperatur, Luftfeuchtigkeit und Druck
- Qwiic-Lichtsensor zur Überwachung des Umgebungslichts
- Qwiic-Luftqualitäts- oder Gassensor zur Überwachung des Innenraumklimas
- Qwiic-Bewegungs-, Näherungs- oder Gestensensor für Interaktion oder Anwesenheitserkennung
- Qwiic-Kabel für Plug-and-play-Verkettung zwischen Boards
Da alle Boards denselben Kommunikationsstandard verwenden, erfordert das Hinzufügen weiterer Sensoren keinen Neuaufbau des Projekts von Grund auf. Sie schließen einfach ein weiteres Breakout-Board an und aktualisieren das Dashboard-Layout in der Software.
Verkabelung und Einrichtung
Eines der besten Dinge an diesem Projekt ist, wie wenig Verkabelung es tatsächlich benötigt. Herkömmliche Multi-Sensor-Aufbauten können schnell unübersichtlich werden, aber mit Qwiic bleibt der Aufbau sauber und gut nachvollziehbar.
Auf Hardwareebene ist der Prozess unkompliziert:
- das erste Qwiic-Breakout-Board mit dem Inkplate 10 verbinden
- zusätzliche Breakout-Boards mit Qwiic-Kabeln verketten
- den Inkplate mit Strom versorgen und die Firmware hochladen
Das reicht aus, um ein funktionierendes Sensornetzwerk zu erstellen. Von dort aus initialisiert die Software einfach jedes Board, liest die verfügbaren Werte aus und gibt sie auf dem E-Paper-Dashboard aus.
INA219 ina;
BME280 bme280;
Soldered_LSM6DSO lsm6dso;
bool initSensors()
{
bool anySensorStarted = false;
// Initialize BME280 environmental sensor
bme280.begin();
anySensorStarted = true;
// Initialize INA219 power monitor
ina.begin();
ina.configure(
INA219_RANGE_32V,
INA219_GAIN_320MV,
INA219_BUS_RES_12BIT,
INA219_SHUNT_RES_12BIT_1S
);
ina.calibrate(0.1, 2.0);
anySensorStarted = true;
// Initialize LSM6DSO IMU
lsm6dso.begin();
if (lsm6dso.getVariant() == LSM6DSO_VARIANT_LSM6DSO32)
lsm6dso.setAcceleratorFullScale(32);
else
lsm6dso.setAcceleratorFullScale(16);
lsm6dso.enableAccelerator();
lsm6dso.enableGyro();
anySensorStarted = true;
return anySensorStarted;
}
Wie das Dashboard funktioniert
Die auf dem Inkplate 10 laufende Software liest regelmäßig Werte von jedem verbundenen Breakout-Board aus und organisiert sie in einem übersichtlichen Dashboard-Layout. Anstatt Sensordaten als unstrukturierte Liste darzustellen, kann die Anzeige in Abschnitte, Karten, Beschriftungen, Symbole und Statusfelder unterteilt werden.
Dadurch wird das Projekt in der Praxis deutlich nützlicher. Sie sammeln nicht nur Daten, sondern visualisieren sie so, dass Trends und Bedingungen sofort verständlich werden.
Je nach ausgewählten Sensoren kann der Inkplate Sensor Hub Folgendes anzeigen:
- Temperatur und Luftfeuchtigkeit
- Luftdruck und wetterbezogene Daten
- Umgebungslichtstärken
- Luftqualitätswerte
- Bewegungs- oder Näherungsstatus
- Batterie- oder Systemstatusinformationen
Da der Inkplate 10 über eine große Anzeigefläche verfügt, kann er bequem mehrere Messwerte gleichzeitig darstellen, ohne überladen zu wirken.
void readAllSensors(SensorData &data)
{
data.bmeOk = false;
data.inaOk = false;
data.imuOk = false;
data.potOk = false;
data.hallOk = false;
data.soilOk = false;
data.pirOk = false;
// Read BME280 environmental data
float temperature, humidity, pressure;
bme280.readSensorData(temperature, humidity, pressure);
if (!isnan(temperature) && !isnan(humidity) && !isnan(pressure))
{
data.temperatureC = temperature;
data.humidityPct = humidity;
data.pressurehPa = pressure;
data.bmeOk = true;
}
// Read INA219 power data
data.busVoltageV = ina.readBusVoltage();
data.powermW = ina.readBusPower() * 1000.0f;
data.currentmA = ina.readShuntCurrent() * 1000.0f;
if (!isnan(data.busVoltageV))
data.inaOk = true;
// Read IMU data
int32_t accel[3];
int32_t gyro[3];
lsm6dso.getAcceleratorAxes(accel);
lsm6dso.getGyroAxes(gyro);
data.ax = accel[0] / 1000.0f;
data.ay = accel[1] / 1000.0f;
data.az = accel[2] / 1000.0f;
data.gx = gyro[0] / 1000.0f;
data.gy = gyro[1] / 1000.0f;
data.gz = gyro[2] / 1000.0f;
data.pitchDeg = atan2f(-data.ax, sqrtf(data.ay * data.ay + data.az * data.az)) * 180.0f / PI;
data.rollDeg = atan2f(data.ay, data.az) * 180.0f / PI;
data.imuOk = true;
}
Gestaltung der Benutzeroberfläche für E-Paper
Ein wichtiger Teil dieses Projekts besteht nicht nur darin, Sensoren auszulesen, sondern die Daten so darzustellen, dass sie zu den Stärken von E-Paper passen. E-Paper-Displays eignen sich hervorragend für statische oder langsam veränderliche Oberflächen und sind daher ideal für Dashboards, Raumüberwachung und Informationstafeln.
Mit Inkplate Sensor Hub kann der Bildschirm in klar getrennte Module organisiert werden. Jedes Modul kann einen Sensor oder eine Datenkategorie darstellen, sodass die Anzeige lesbar bleibt, selbst wenn mehrere Breakout-Boards verbunden sind.
Mögliche UI-Elemente sind:
- große Zahlenwerte für wichtige Messgrößen
- Titel für jeden verbundenen Sensor
- kleine Symbole zur schnellen Erkennung
- Statusbeschriftungen wie normal, Warnung oder offline
- einfache Trennlinien, Kästen oder Abschnitte für mehr Klarheit
Dadurch fühlt sich das Endergebnis deutlich eher wie ein fertiges Produkt als wie ein Entwicklungsprototyp an.
void guiDrawStaticFrame()
{
display.clearDisplay();
// Outer frame
display.drawRect(0, 0, SCREEN_W, SCREEN_H, BLACK);
// Top bar
display.drawRect(MARGIN, MARGIN, SCREEN_W - 2 * MARGIN, TOP_H, BLACK);
int mainY = MARGIN + TOP_H + GAP;
// Panels
display.drawRect(MARGIN, mainY, LEFT_W, MID_H, BLACK);
display.drawRect(MARGIN + LEFT_W + GAP, mainY, CENTER_W, MID_H, BLACK);
display.drawRect(MARGIN + LEFT_W + GAP + CENTER_W + GAP, mainY, RIGHT_W, MID_H, BLACK);
// Bottom panel
display.drawRect(MARGIN, SCREEN_H - MARGIN - BOTTOM_H, SCREEN_W - 2 * MARGIN, BOTTOM_H, BLACK);
// Titles
display.setTextSize(3);
display.setCursor(MARGIN + 16, MARGIN + 18);
display.print("Inkplate Sensor Hub");
display.setTextSize(2);
display.setCursor(MARGIN + 18, mainY + 16);
display.print("ENVIRONMENT");
display.setCursor(MARGIN + LEFT_W + GAP + 18, mainY + 16);
display.print("TILT / IMU");
display.setCursor(MARGIN + LEFT_W + GAP + CENTER_W + GAP + 18, mainY + 16);
display.print("POWER / LIGHT / STATE");
display.setCursor(MARGIN + 18, SCREEN_H - MARGIN - BOTTOM_H + 16);
display.print("POTENTIOMETER");
}
Warum dieses Projekt die Stärke von Qwiic demonstriert
Inkplate Sensor Hub ist ein starkes Vorzeigeprojekt für das Qwiic-Ökosystem, weil es einen potenziell komplizierten Hardwareaufbau in ein ordentliches und zugängliches Projekt verwandelt.
Ohne Qwiic bedeutet das Anschließen mehrerer Sensoren normalerweise, Stromversorgung, Masse, SDA und SCL für jedes Modul manuell zu verdrahten und sich zusätzlich um das physische Layout und das Kabelmanagement zu kümmern. Mit Qwiic werden diese Hürden stark reduziert. Die Hardware wird auf sehr praktische Weise modular.
Diese Modularität verändert, wie Projekte entwickelt werden. Sie können mit einem Sensor beginnen, die Dashboard-Logik überprüfen und dann weiter erweitern. Jedes neue Breakout-Board fügt Funktionen hinzu, ohne viel zusätzliche Komplexität zu verursachen.
Genau deshalb ist Qwiic so nützlich für Prototyping, Bildung, Produkterkundung und Proof-of-Concept-Entwicklung. Inkplate Sensor Hub greift diesen Wert auf und macht ihn auf dem Bildschirm sichtbar.
Das Projekt erweitern
Eines der besten Dinge an Inkplate Sensor Hub ist, dass es nicht bei einem einzigen Anwendungsfall bleiben muss. Dieselbe Struktur kann an viele Arten von Überwachungssystemen angepasst werden.
Zum Beispiel könnten Sie das Projekt weiterentwickeln zu:
- einem smarten Komfort-Dashboard fürs Büro
- einem Umweltmonitor für die Werkstatt
- einer STEM-Demonstration für den Unterricht
- einem Wetter- und Innenraumluft-Tracker
- einem Gerätestatus-Panel für andere Elektronikprojekte
Da das Qwiic-Ökosystem eine so große Auswahl an Breakout-Boards umfasst, kann das Projekt mit Ihren Anforderungen wachsen, anstatt auf eine feste Konfiguration beschränkt zu sein.
Beispielhafte Arduino-Struktur
Die Softwarearchitektur von Inkplate Sensor Hub ist einfach und skalierbar. In einer typischen Implementierung führt das Programm Folgendes aus:
- initialisiert das Inkplate-Display
- startet die I2C-Kommunikation
- initialisiert alle verbundenen Qwiic-Sensoren
- liest Sensorwerte in definierten Intervallen aus
- formatiert die Daten für die Anzeige
- aktualisiert das E-Paper-Dashboard
Ein Projekt wie dieses profitiert davon, das Auslesen der Sensoren und das Zeichnen der Benutzeroberfläche in separate Funktionen aufzuteilen, insbesondere wenn die Anzahl der verbundenen Breakout-Boards zunimmt.
void setup()
{
Serial.begin(115200);
delay(500);
Wire.begin();
display.begin();
display.setRotation(0);
guiInit();
guiDrawStaticFrame();
display.display();
bool sensorInitOk = initSensors();
Serial.println("Inkplate Sensor Hub started.");
Serial.print("Sensors initialized: ");
Serial.println(sensorInitOk ? "YES" : "NO");
}
void loop()
{
uint32_t now = millis();
if (now - lastSensorReadMs >= SENSOR_READ_INTERVAL_MS)
{
lastSensorReadMs = now;
readAllSensors(sensorData);
}
if (now - lastGuiRefreshMs >= GUI_REFRESH_INTERVAL_MS)
{
lastGuiRefreshMs = now;
bool doFullRefresh = false;
partialRefreshCounter++;
if (partialRefreshCounter >= FULL_REFRESH_EVERY_N_UPDATES)
{
partialRefreshCounter = 0;
doFullRefresh = true;
}
guiDrawData(sensorData, updateCounter, doFullRefresh);
if (doFullRefresh)
display.display();
else
display.partialUpdate();
updateCounter++;
}
}
Das Ergebnis

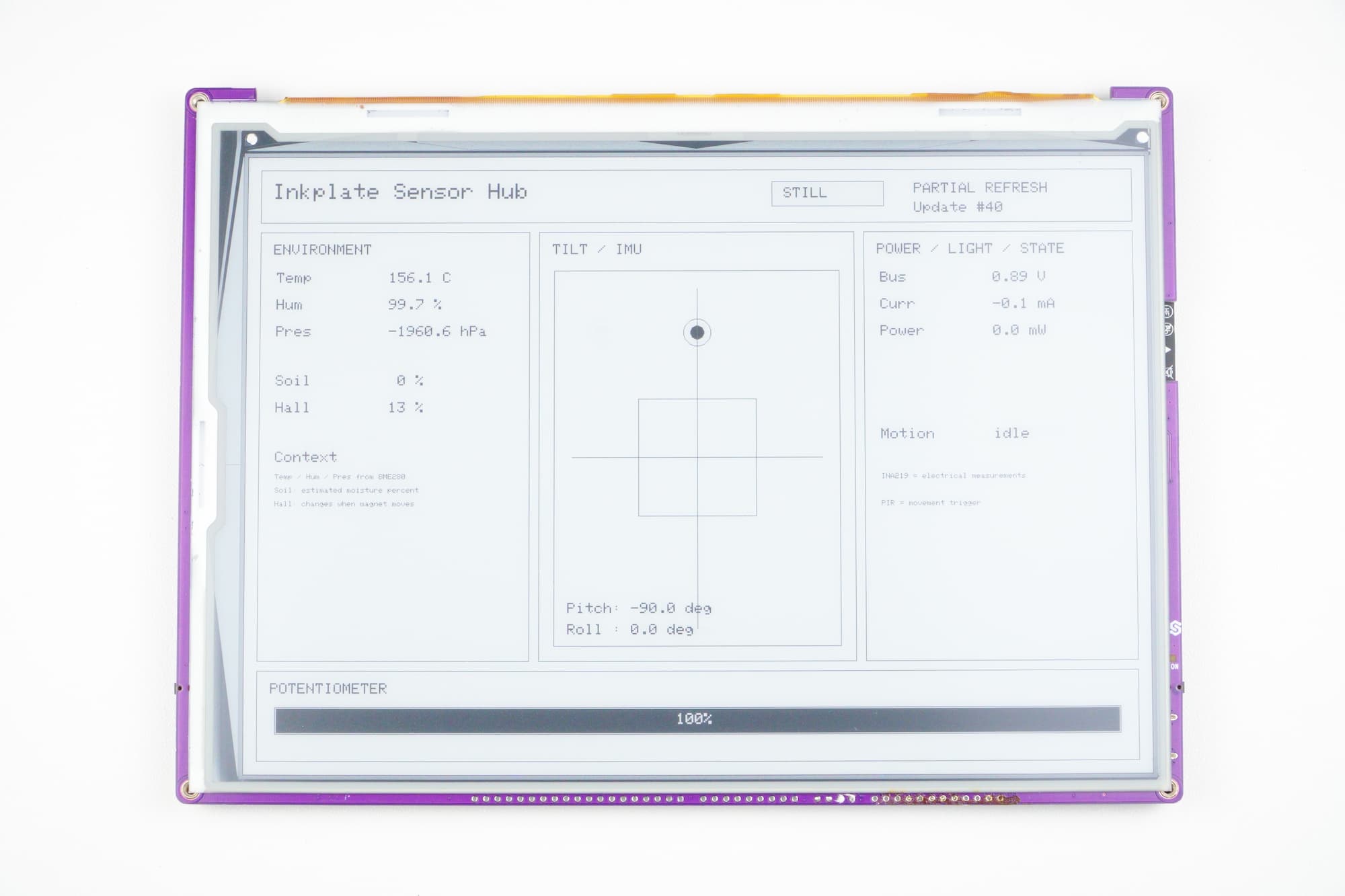

Wenn alles verbunden ist und läuft, wird Inkplate Sensor Hub zu einer übersichtlichen, stromsparenden Informationszentrale für all Ihre Qwiic-kompatiblen Breakout-Boards. Anstatt das Qwiic-Ökosystem als Sammlung einzelner Module zu sehen, erleben Sie es als ein koordiniertes System.
Das macht dieses Projekt als Demo so wirkungsvoll. Es zeigt nicht nur, dass ein Sensor funktioniert. Es zeigt, wie mehrere Sensoren zusammenarbeiten können, wie einfach sie anzuschließen sind und wie hochwertig das Endergebnis in Kombination mit einem Inkplate-Display aussehen kann.
Das finale Dashboard ist praktisch, gut lesbar und sehr gut erweiterbar. Damit ist es ein hervorragendes Vorzeigeprojekt für Maker, Lehrkräfte und alle, die modulare eingebettete Systeme erkunden.
Fazit
Der Inkplate Sensor Hub ist eine klare Demonstration der tatsächlichen Stärke des Qwiic-Ökosystems. Er nimmt die Multi-Sensor-Integration, die oft mühsam und fehleranfällig sein kann, und verwandelt sie in einen schnellen, skalierbaren und visuell aufgeräumten Workflow.
Durch die Kombination von Inkplate 10 mit mehreren Qwiic-kompatiblen Breakout-Boards entsteht in diesem Projekt ein Dashboard, das nicht nur nützlich ist, sondern auch ein starkes Beispiel für modernes Plug-and-play-Hardwaredesign darstellt.
Wenn Sie zeigen möchten, was Qwiic leisten kann, ist dies genau die Art von Projekt, die den Punkt sofort deutlich macht. Weniger Verkabelung, schnelleres Prototyping, einfachere Erweiterung und ein hochwertiges Endergebnis kommen in einem einzigen Aufbau zusammen.
Und genau deshalb funktioniert Inkplate Sensor Hub so gut als Showcase: Es verwandelt die Stärke des Qwiic-Ökosystems in etwas, das man auf einen Blick sehen kann.
