Das Ladegerät für Lithium-Akku mit dem Schutz
€5,50
Zu Produktinformationen springen
SKU: 333014
€5,50
Zusatzleistungen
Zusatzleistungen
Lebenslanger Kundenservice und technischer Support rund um die Uhr
2 Jahre Garantie – ohne Wenn und Aber
Umfassende Dokumentation
Alles Open Source
Hergestellt in der EU
Entworfen und hergestellt in Kroatien.
Auf Lager im EU-Lager
Versand aus Kroatien, schnelle Lieferung innerhalb der EU.
Mengenrabatte
Preise für Bildungseinrichtungen und OEMs auf Anfrage.
2 Jahre Garantie
Auf alle Produkte von „Soldered“ gilt die standardmäßige 2-jährige EU-Garantie.
Kostenloser technischer Support
Unsere Ingenieure beantworten Ihre Fragen kostenlos.
Breadboard-kompatibel
2,54 mm Pin-Abstand, lässt sich direkt auf jedes Breadboard aufstecken.
LEGO-kompatibel
Die Befestigungslöcher sind auf den LEGO-Abstand und die Noppengröße abgestimmt.
Beschreibung
Lithium-Akkus werden anders als andere gewöhnliche Akkus und Geräte geladen. Ein Ladegerät für Lithium-Akkus wie dieser wird für das Laden dieser Akkus benötigt. Integriert mit der CC/CV Ladetechnologie ist es die einfachste Weise des Ladens des Lithium-Akkus.

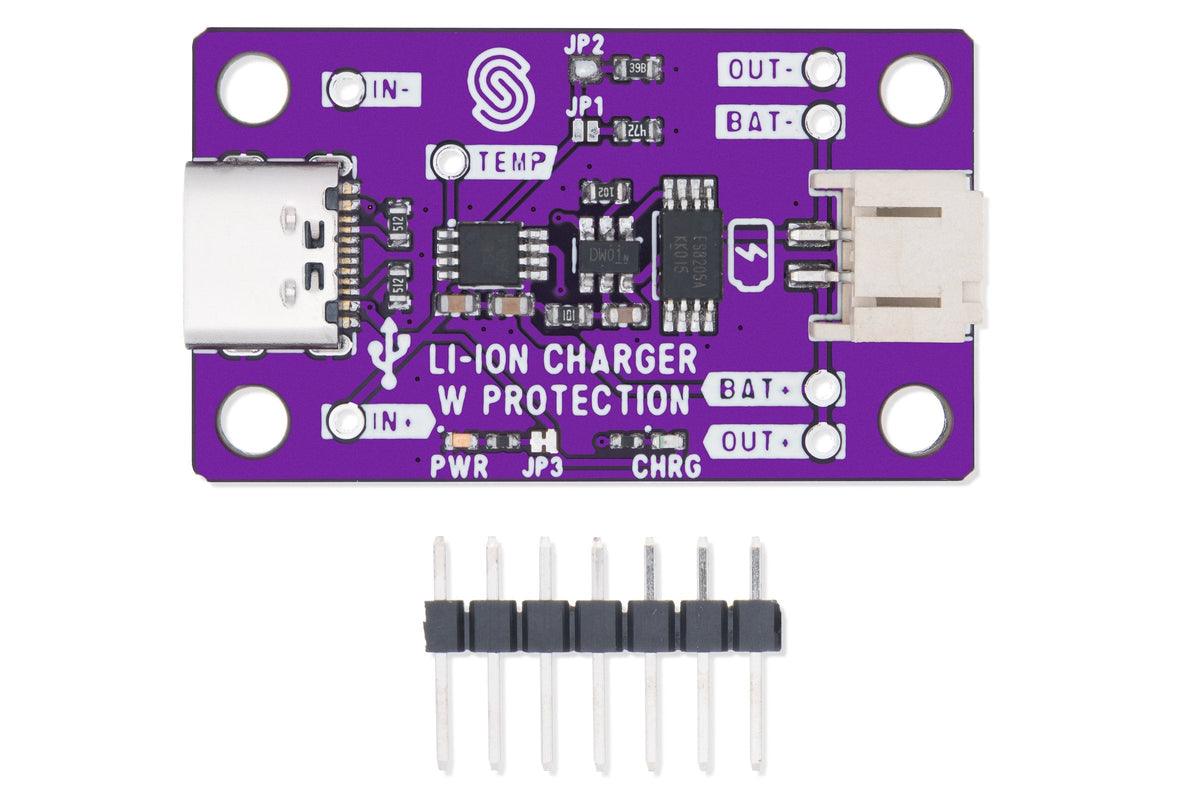

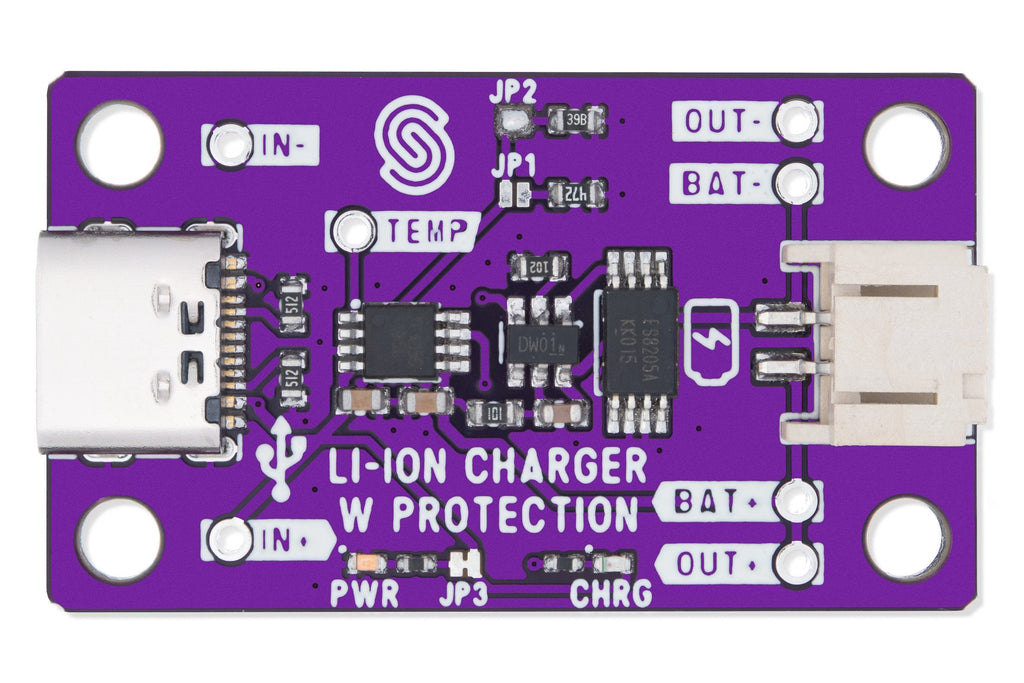

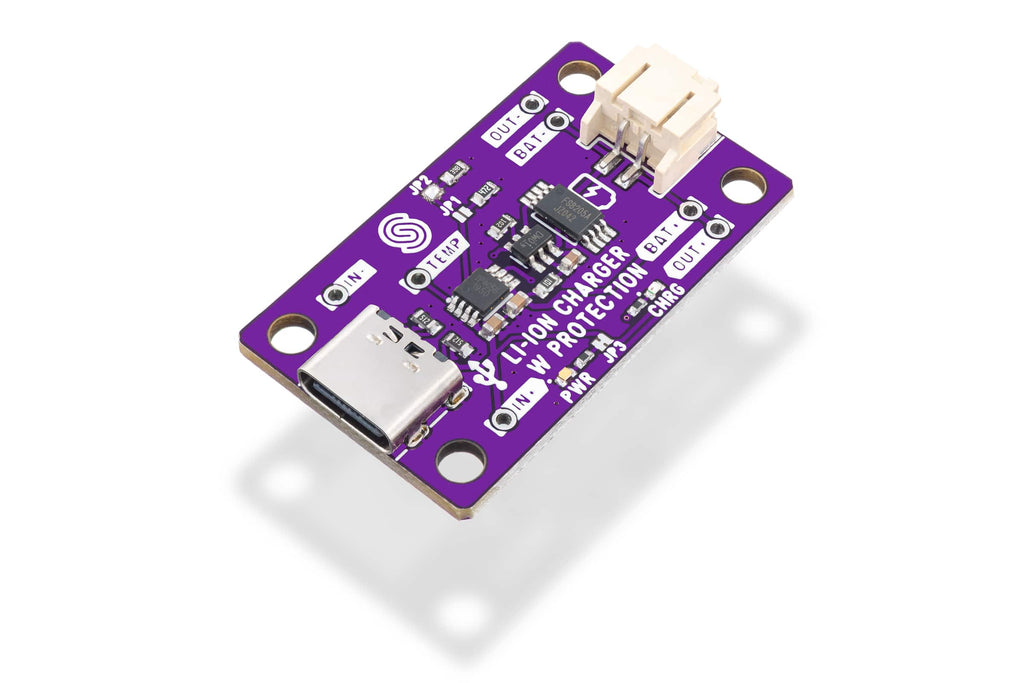

Die Platine hat einen USB Type-C Anschluss für Stromversorgung, einen JST-Anschluss für Akkus, den Schaltkreis für Laden, den Schutz und zwei Status LEDs. Die Platine wird mit 7 Pins geliefert, die noch gelötet werden sollen.
Tipps zur Verwendung des Produkts:

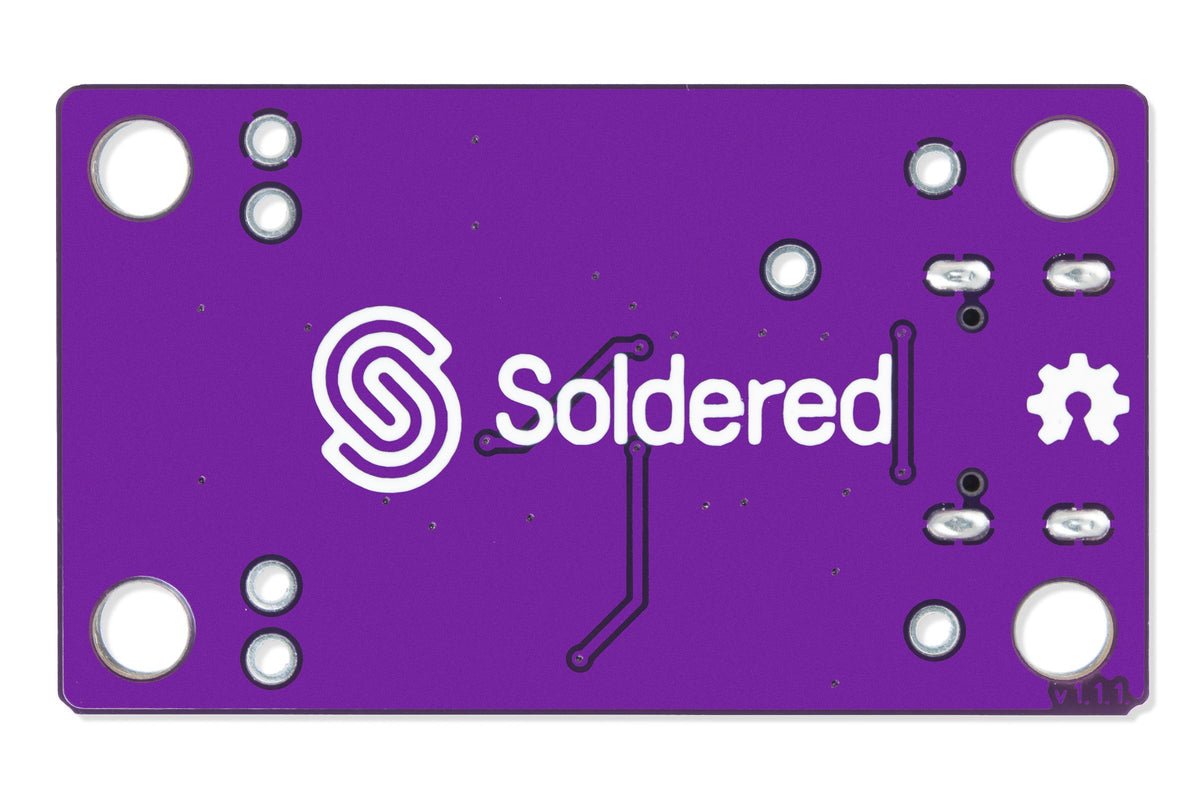

Für ältere Li-Ionen-Ladegeräte mit Schutzplatinen den TEMP-Pin mit GND verbinden, um den Ladevorgang zu starten. Wenn die rote LED lichtet, ladet sich der Akku. Wenn die grüne LED lichtet, ist der Akku voll. Der Einbau ist mit vier Löcher für Montage auf der Platine einfach.
Anmerkung: Dieses Ladegerät hat den Schutz vor Kurzschluss, Hoch- oder Niederspannung. Doch hat es keinen Schutz vor umgekehrter Polarität.
Technische Daten
- Maximaler Ausgangsstrom: 500 mA
- Logikspannung: 5 V
- Betriebsspannung: 4,5 V - 5,5 V
- Anschlüsse: USB Typ C (Buchse), JST-Batterieanschluss
- Befestigungslöcher: 4
- Abmessungen: 38 × 22 mm / 1,5 × 0,9 Zoll
