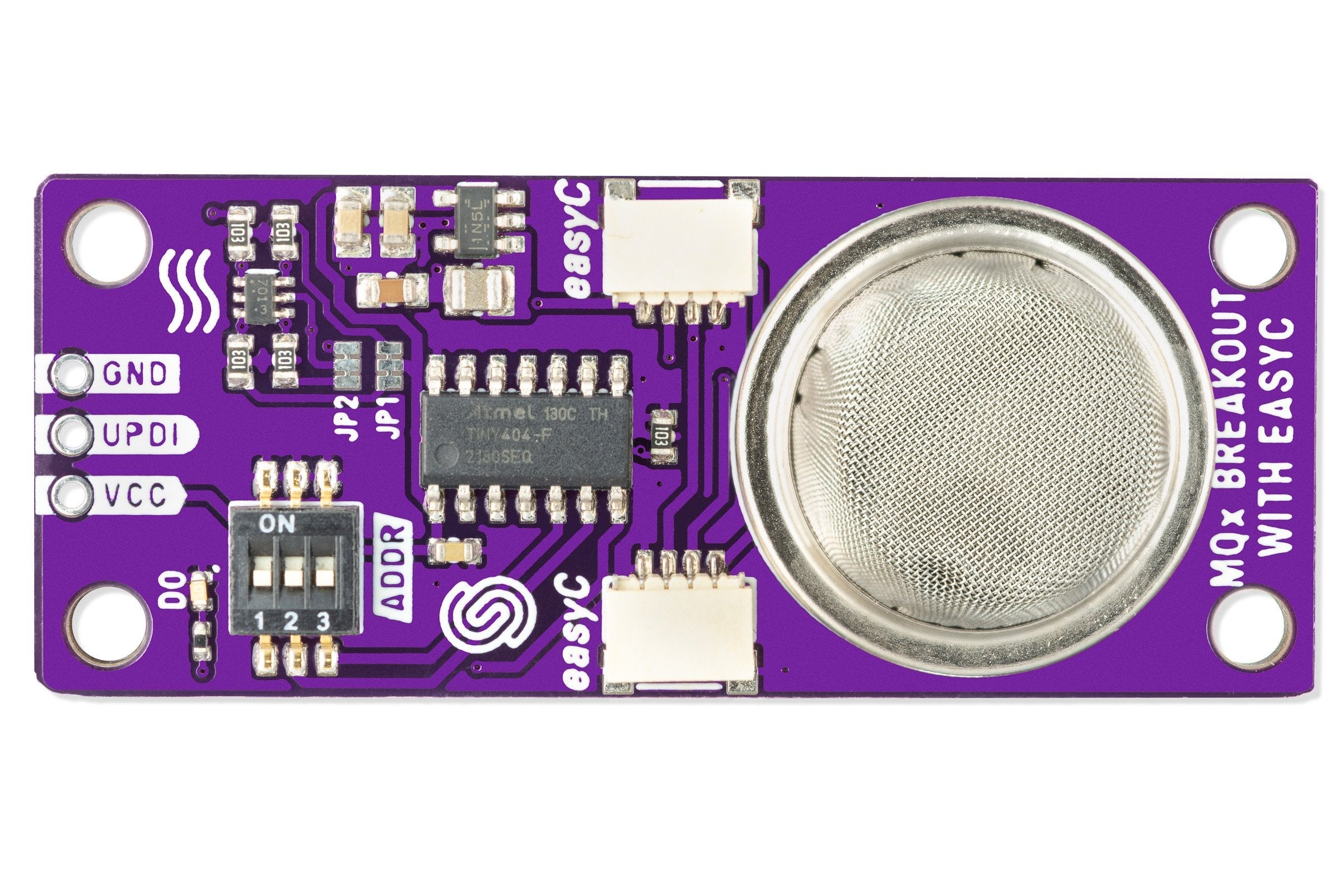

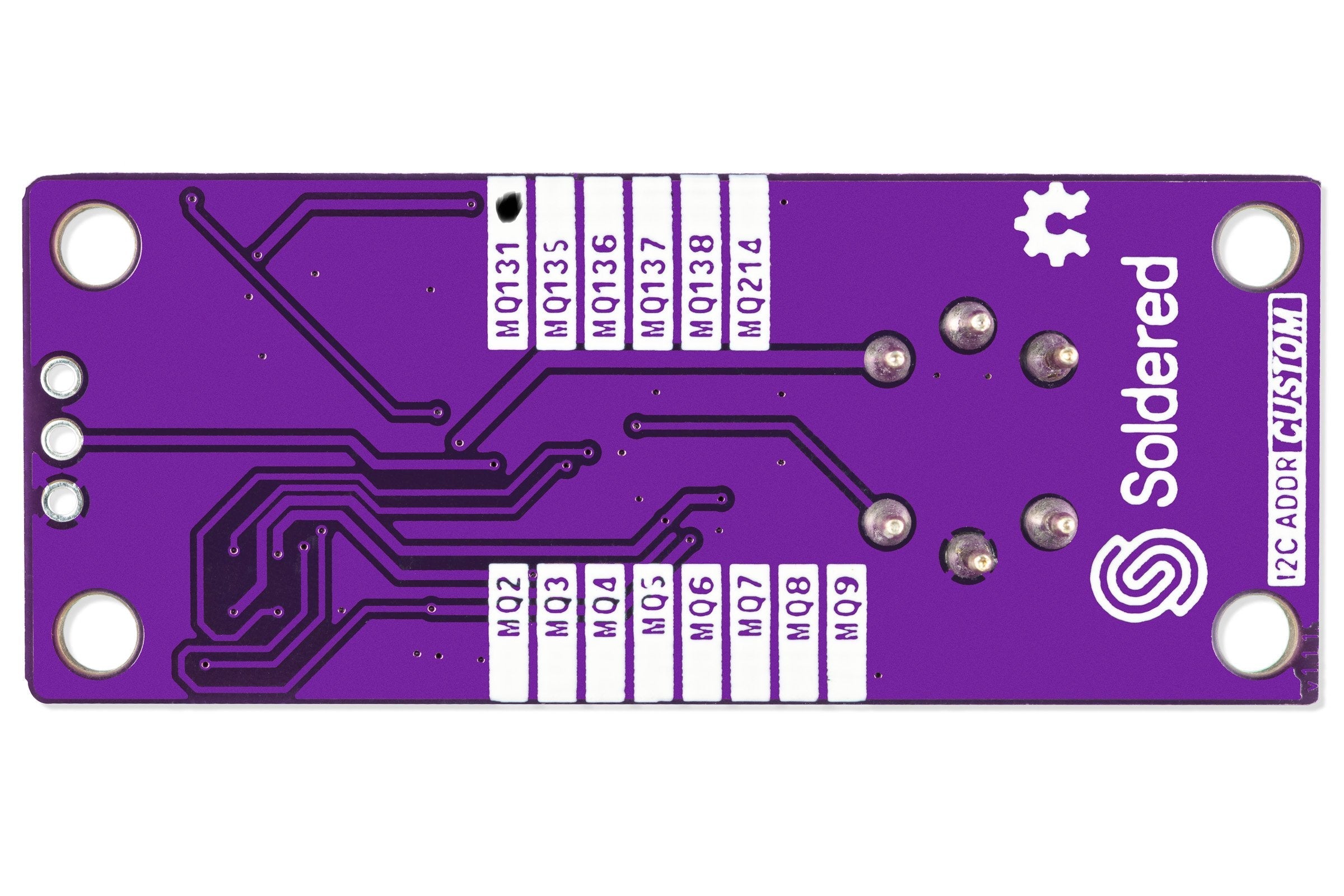

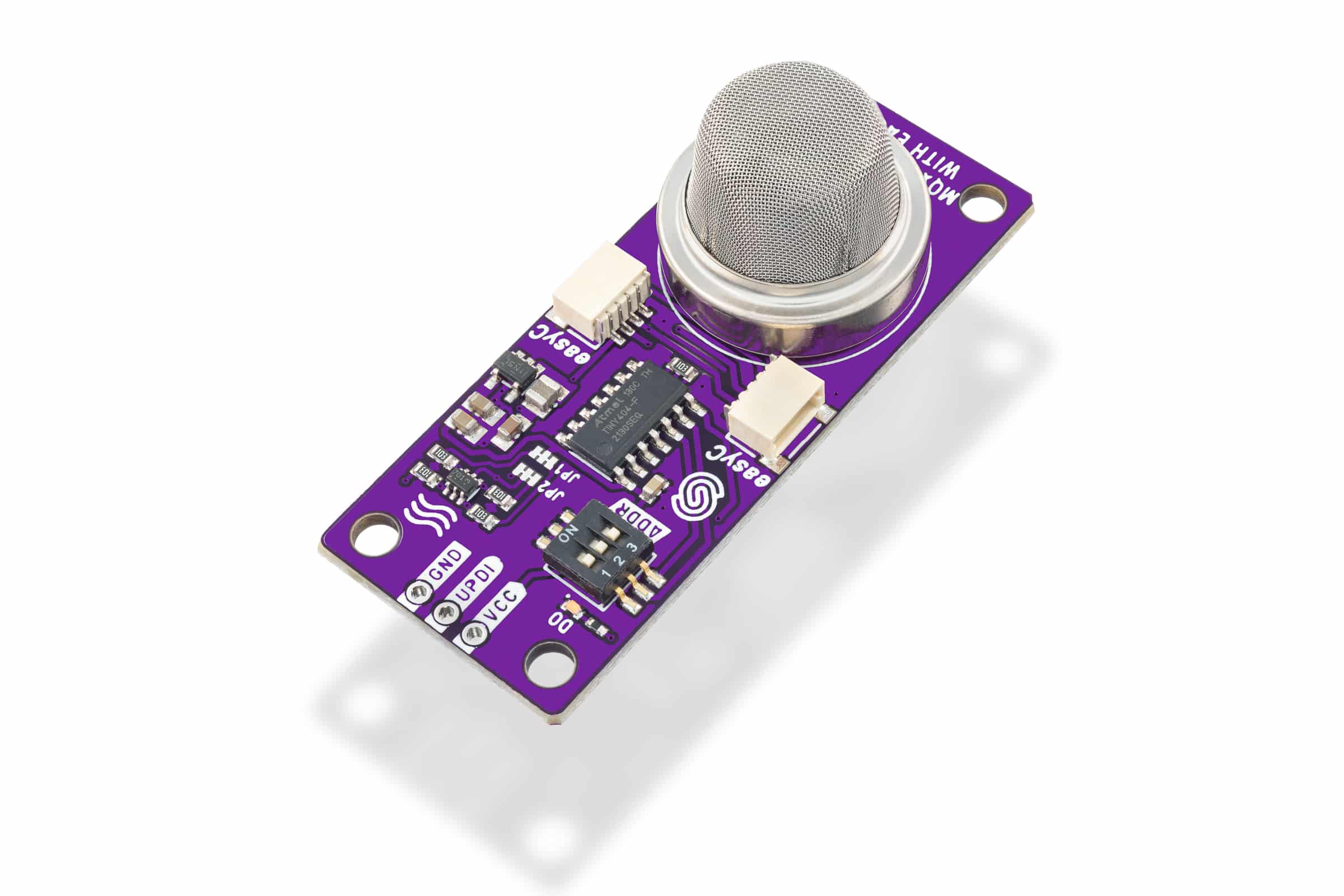

Ozonsensor MQ131 mit Qwiic

Der MQ131-H ist die Hochkonzentrationsversion des MQ131-Ozonsensors und wurde entwickelt, um Ozon (O₃) in einem Bereich von 10 bis 1000 ppm zu erkennen. Dieser Sensor bietet eine gute Empfindlichkeit gegenüber O₃ und arbeitet nach dem Halbleiterprinzip, was ihn ideal für industrielle und umweltbezogene Anwendungen macht.

Die Empfindlichkeit und Selektivität des MQ131-Sensors ermöglichen eine effektive Erkennung und Messung von Ozonkonzentrationen. Er ist ein wertvolles Werkzeug für Anwendungen wie Luftqualitätsüberwachung, Ozongeneratoren und Systeme zur Erkennung von Ozonaustritt. Durch die Integration des MQ131-Sensors in geeignete elektronische Schaltungen und Mikrocontroller wie das Dasduino können Systeme entwickelt werden, die eine Echtzeitüberwachung der Ozonkonzentration ermöglichen und bei gefährlichen Werten Warnungen auslösen.

Das Breakout-Board liefert digitale und analoge Werte über das qwiic-System und lässt sich somit einfach in Plattformen integrieren, die diese Schnittstelle unterstützen. Sensordaten sind über qwiic leicht zugänglich.

Tipps zur Verwendung:

• Wenn Gas erkannt wird, leuchtet die LED. Wird kein Gas erkannt, bleibt sie aus.

• Die Platine verfügt über vier Befestigungslöcher zur einfachen Montage.

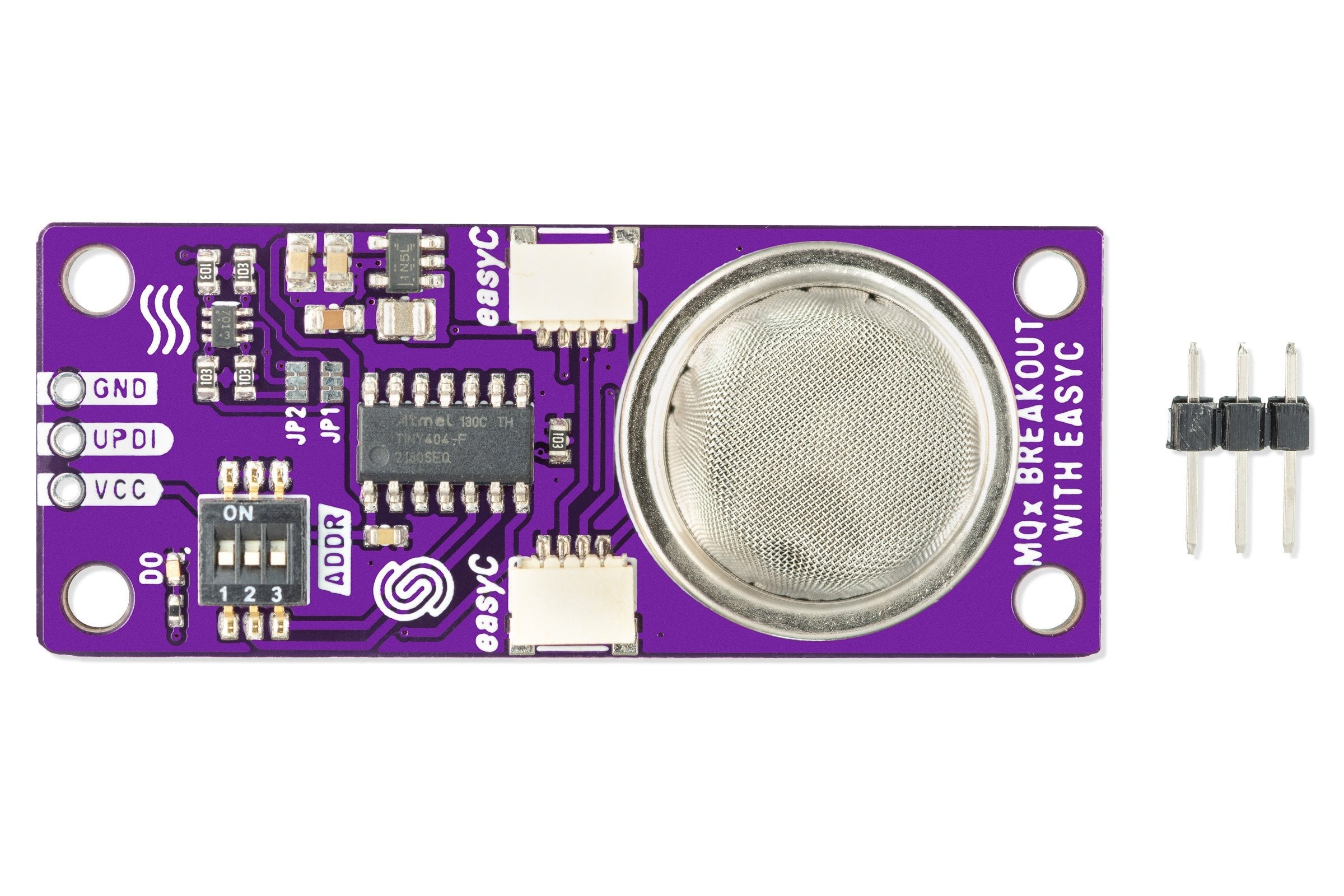

• Enthält drei männliche Header für die UPDI-Programmierung des integrierten ATTINY-Mikrocontrollers - dies ist jedoch für den normalen Betrieb nicht erforderlich.

• Erkennt: Ozon (O₃)
• Spannung: 3,3 V
• Ausgang: digital
• ATTiny404-Mikrocontroller integriert
• Qwiic-Anschlüsse
• Abmessungen: 54 x 22 mm / 2,1 x 0,9 Zoll
