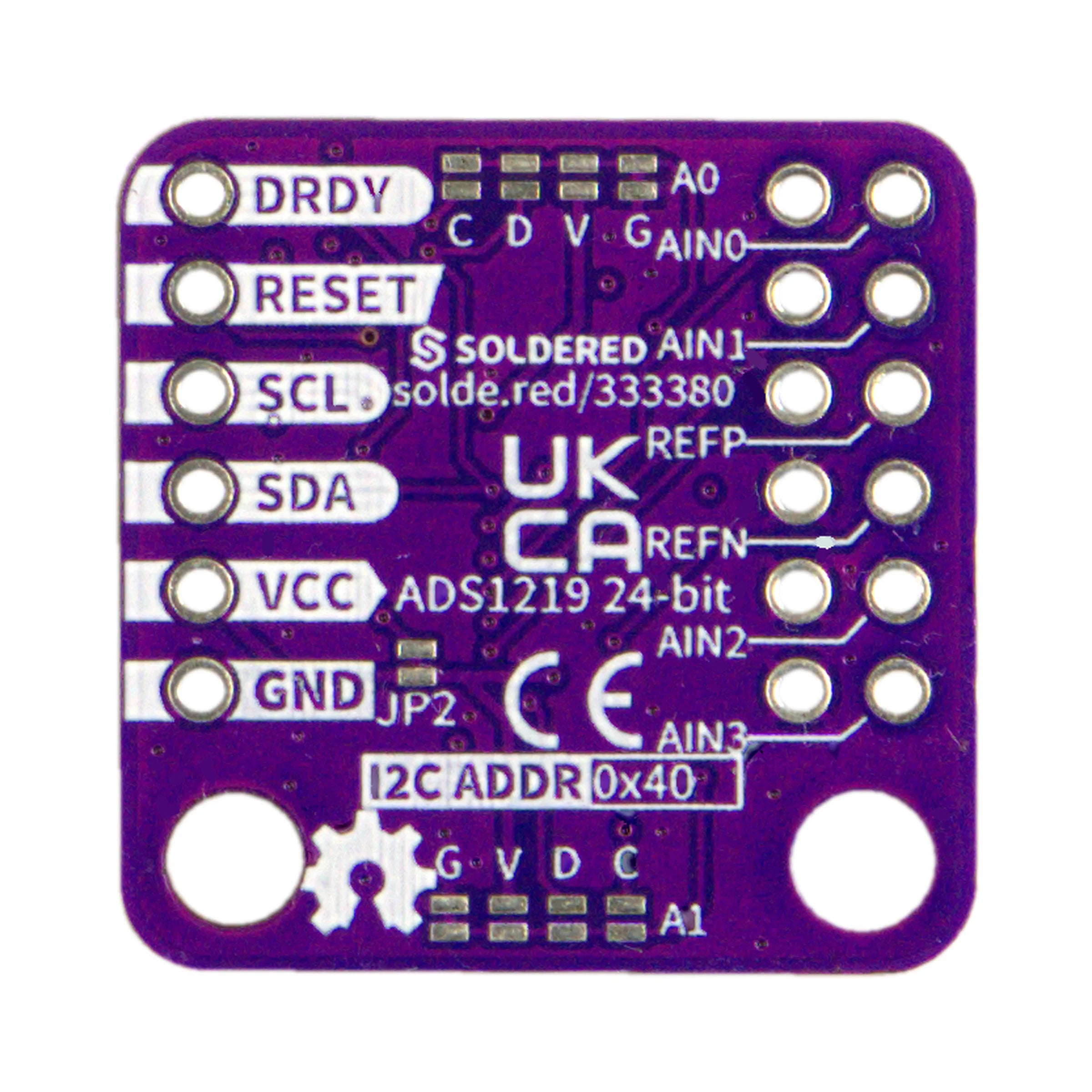

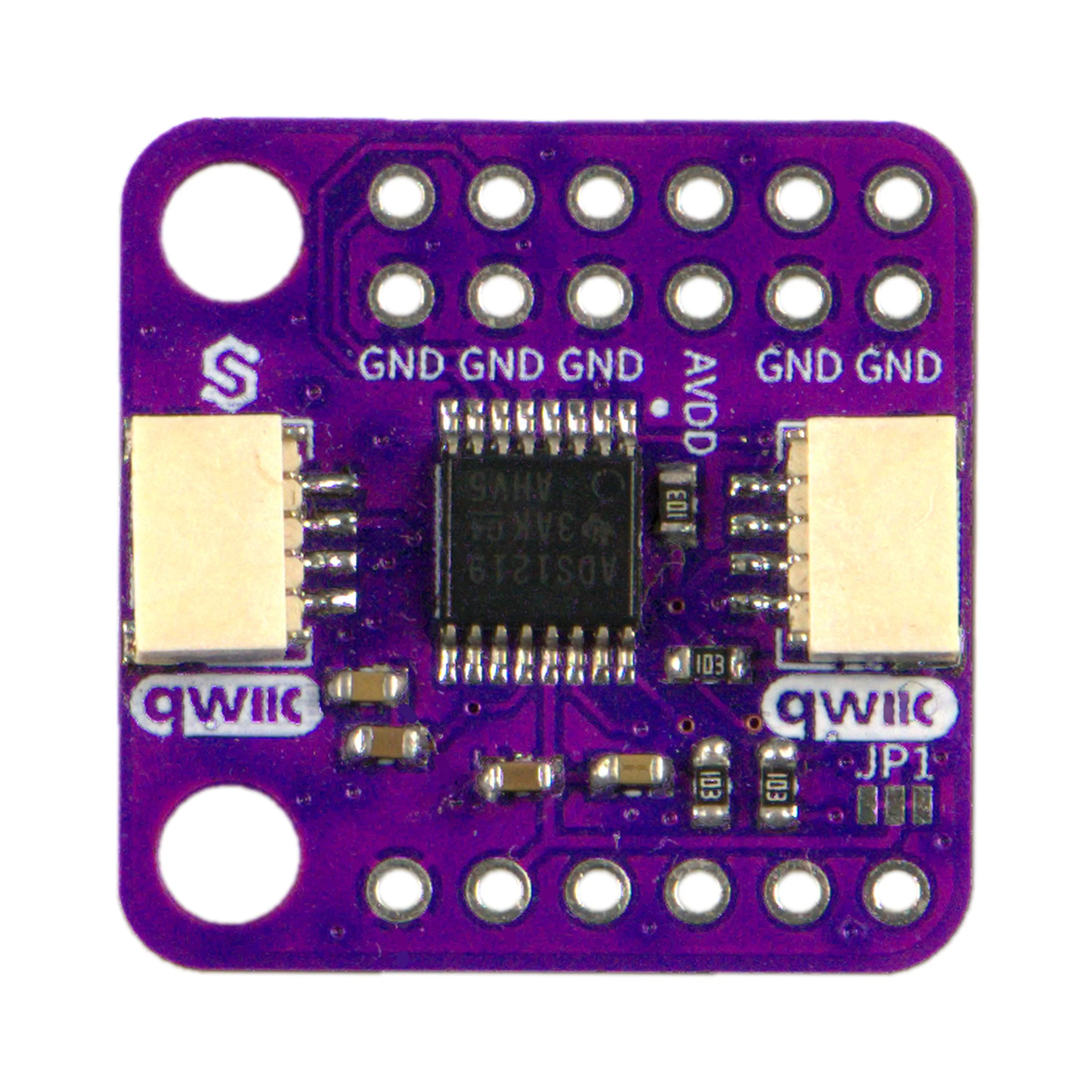

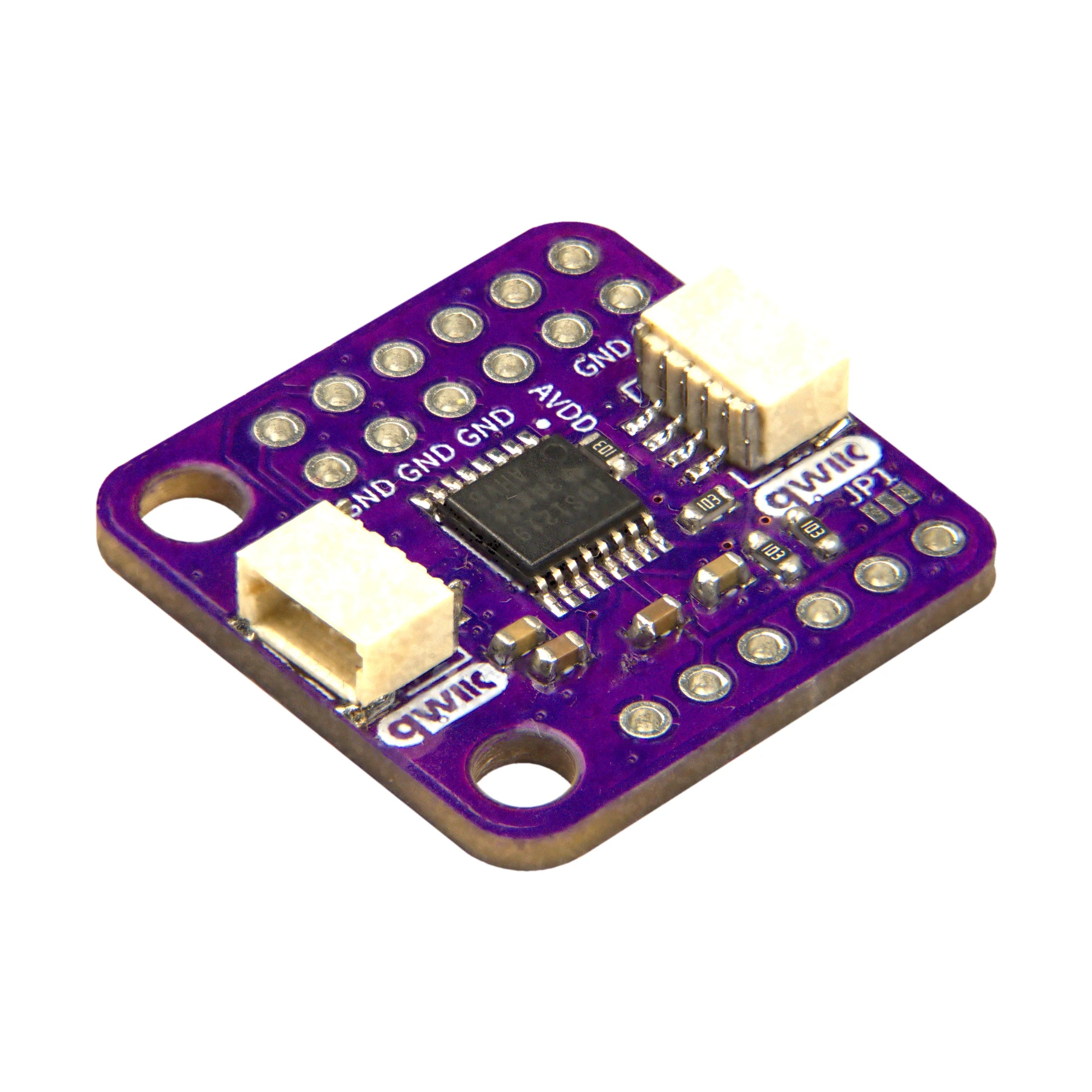

Soldered 24-Bit-ADC ADS1219, 4-Kanal, mit PGA Breakout
€12,95
Zu Produktinformationen springen
SKU: 333380
€12,95
Zusatzleistungen
Zusatzleistungen
Lebenslanger Kundenservice und technischer Support rund um die Uhr
2 Jahre Garantie – ohne Wenn und Aber
Umfassende Dokumentation
Alles Open Source
Beschreibung
Der 4-Kanal-24-Bit-ADC ADS1219 von Soldered mit PGA Breakout erweitert jeden I2C-Host um präzise analoge Messfunktionen. Basierend auf dem ADS1219 von Texas Instruments, einem 24-Bit-Delta-Sigma-Wandler, der mit bis zu 1000 SPS abtastet und bei jeder Umwandlung vollständig selbstständig einpendelt, erreicht er bei langsameren Datenraten eine effektive Auflösung von bis zu 20 Bit. Dies liefert ruhige, saubere Messwerte, wie man sie normalerweise von einem viel größeren Messgerät erwarten würde. Ganz gleich, ob Sie Sensordaten protokollieren, einen Batterietester bauen oder eine Wägezelle auslesen - dieses kompakte 22 × 22 mm große "Board" übernimmt die Messung und sendet das Ergebnis über I²C direkt an Ihren "NULA" Board, Arduino oder einen beliebigen anderen Mikrocontroller.
Technische Daten
- ADC: Texas Instruments ADS1219, 24-Bit-Delta-Sigma
- Kanäle: 4 Single-Ended- oder 2 Differenzkanäle (AIN0 - AIN3)
- Datenraten: bis zu 1 kSPS
- Effektive Auflösung: 19,6 Bit bei 20 SPS, Verstärkung 1 (17,7 Bit rauschfrei)
- Programmierbare Verstärkung: 1 oder 4
- Vollbereich: ±2,048 V (Verstärkung 1) / ±0,512 V (Verstärkung 4)
- LSB-Größe: 244,14 nV (Verstärkung 1) / 61,04 nV (Verstärkung 4)
- Schnittstelle: I2C
- I2C-Adresse: standardmäßig 0x40
- Versorgungsspannung: 2,3 - 5,5 V (AVDD und DVDD)
- Stromaufnahme: 315 µA
- Connector: 2 ×Qwiic; 3 × 6-polige Steckleisten
- Betriebstemperatur: -40 °C bis +125 °C (ADS1219)
- Board Abmessungen: 22 × 22 mm, 4,6 mm
- Befestigung: 2 × 3,2-mm-Bohrungen (M3), 16 mm Abstand
