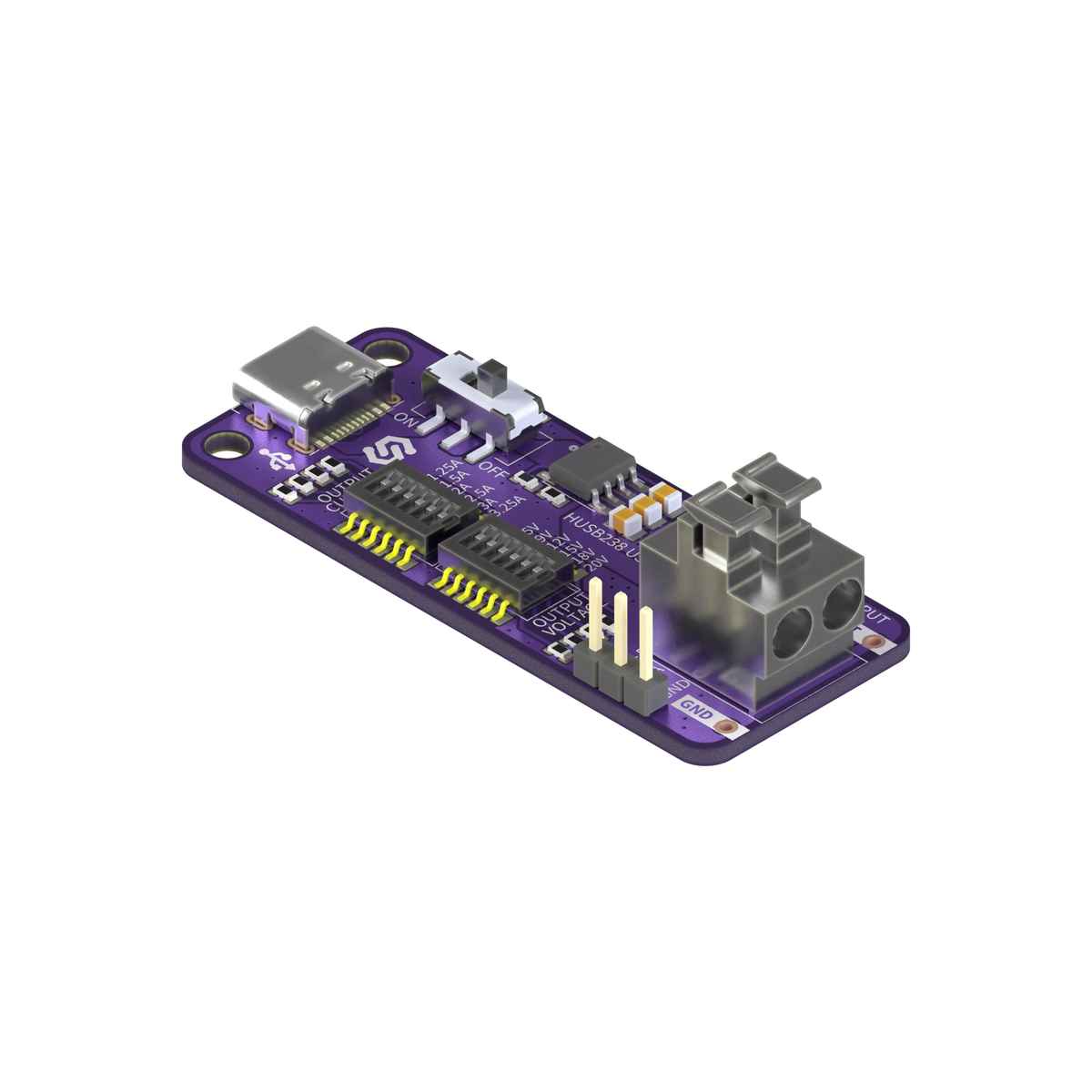

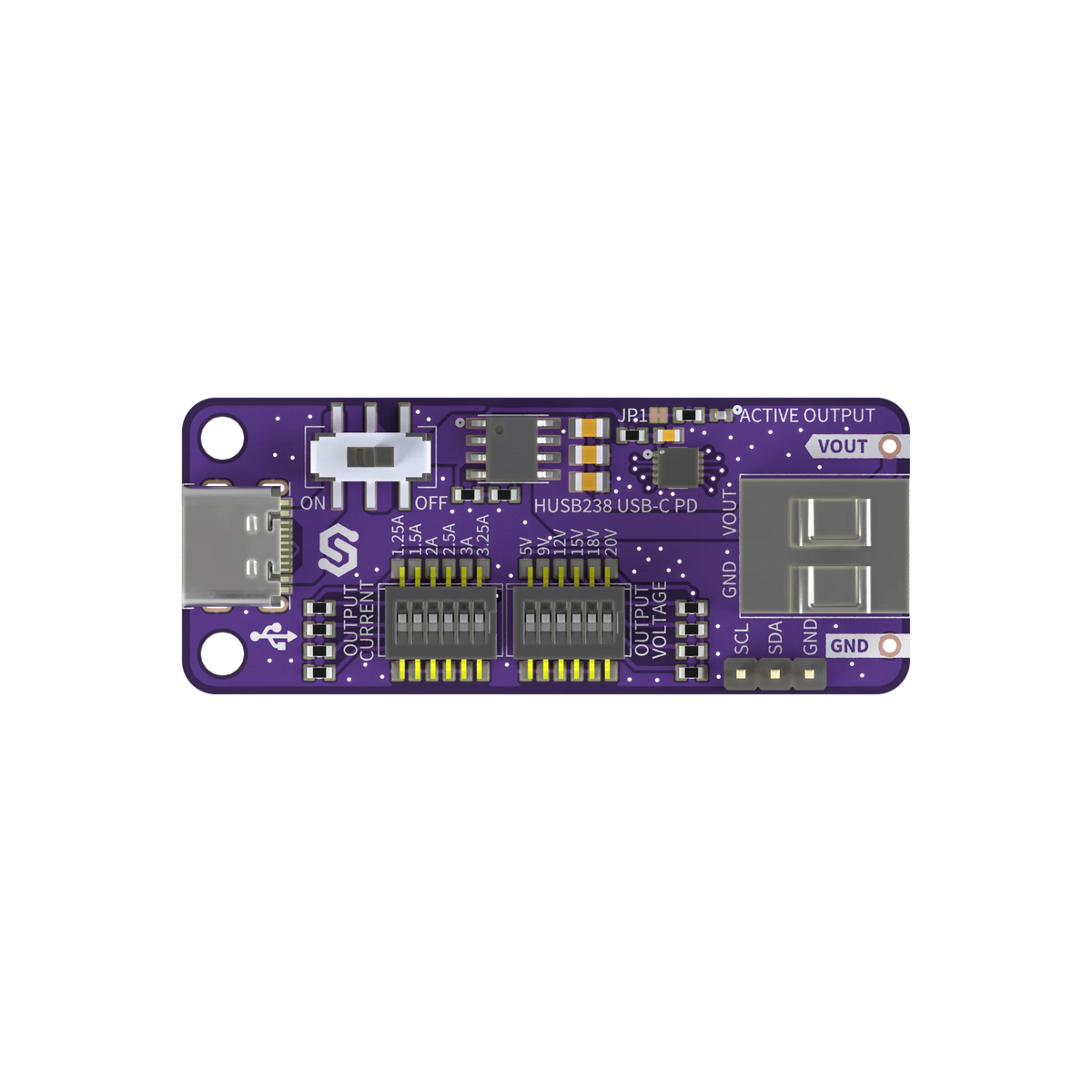

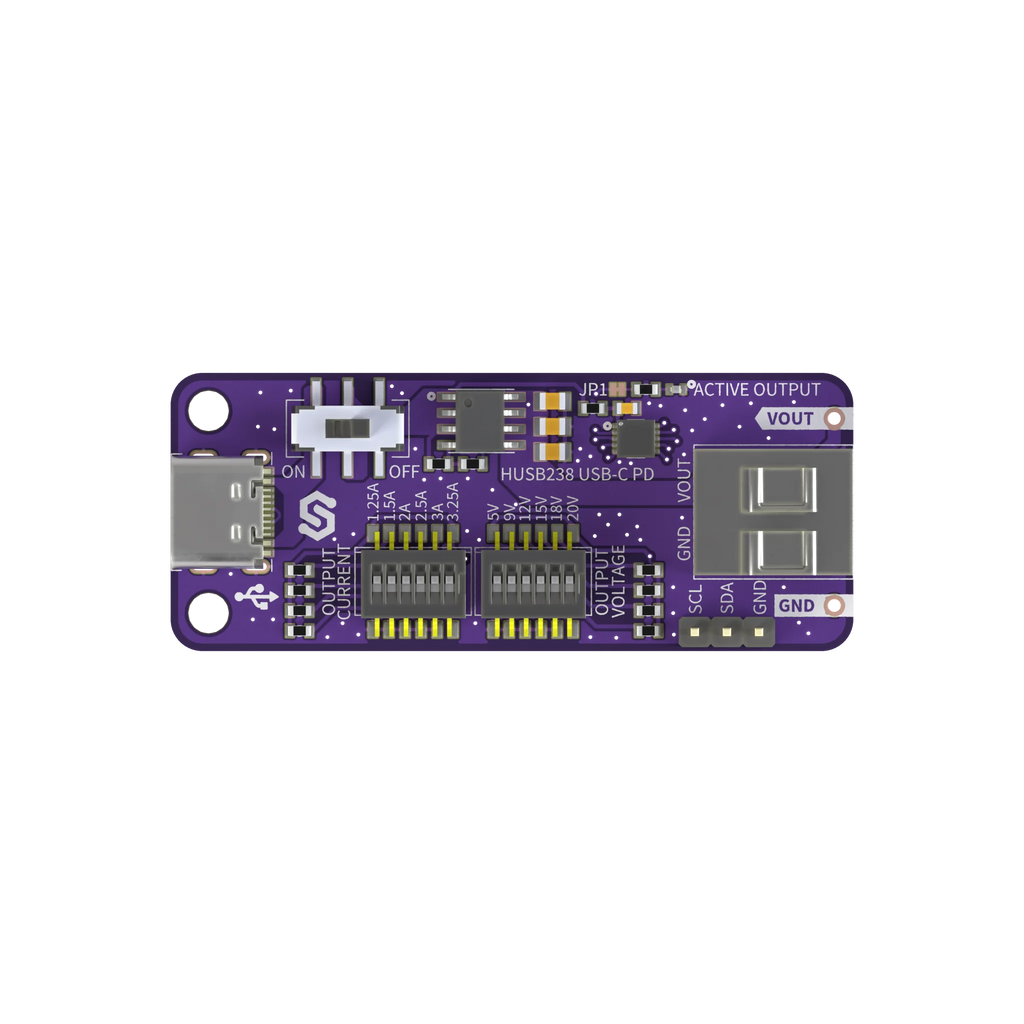

Soldered HUSB238 USB-C Power Delivery Breakout
€4,95
Zu Produktinformationen springen
SKU: 333376
€4,95
Zusatzleistungen
Zusatzleistungen
Lebenslanger Kundenservice und technischer Support rund um die Uhr
2 Jahre Garantie – ohne Wenn und Aber
Umfassende Dokumentation
Alles Open Source
Hergestellt in der EU
Entworfen und hergestellt in Kroatien.
Auf Lager im EU-Lager
Versand aus Kroatien, schnelle Lieferung innerhalb der EU.
Mengenrabatte
Preise für Bildungseinrichtungen und OEMs auf Anfrage.
2 Jahre Garantie
Auf alle Produkte von „Soldered“ gilt die übliche 2-jährige EU-Garantie.
Kostenloser technischer Support
Unsere Ingenieure beantworten Ihre Fragen kostenlos.
Breadboard-kompatibel
2,54 mm Pin-Abstand, lässt sich direkt auf jedes Steckbrett aufstecken.
3,3 V- und 5 V-kompatibel
Integrierte Pegelumsetzung, sicher einsetzbar sowohl mit 3,3-V- als auch mit 5-V-Logikpegel.
LEGO-kompatibel
Die Befestigungslöcher sind auf den LEGO-Abstand und die Noppengröße abgestimmt.
Beschreibung
Das HUSB238 USB-C Power Delivery Breakout fordert von einem USB-C-PD-Ladegerät eine feste Spannung an und gibt sie an eine Schraubklemme und Stiftleisten weiter. Der HUSB238 verhandelt selbstständig, du bekommst also 9, 12 oder 20 V aus einem Ladegerät, ohne Code zu schreiben.
Ein DIP-Schalterblock stellt die Spannung ein, 5, 9, 12, 15, 18 oder 20 V, der andere den angeforderten Strom, 1,25, 1,5, 2, 2,5, 3 oder 3,25 A. Sind alle Schalter aus, fordert das Board 20 V und 3,25 A an. Bietet das Ladegerät die eingestellte Spannung nicht an, nimmt der HUSB238 die nächstniedrigere, die es anbietet. Ein P-Kanal-MOSFET AO4459 schaltet den Ausgang, und der HUSB238 schaltet ihn ab, wenn der Eingang über das 1,2-Fache der angeforderten Spannung steigt. Eine violette LED leuchtet, solange VOUT eingeschaltet ist.

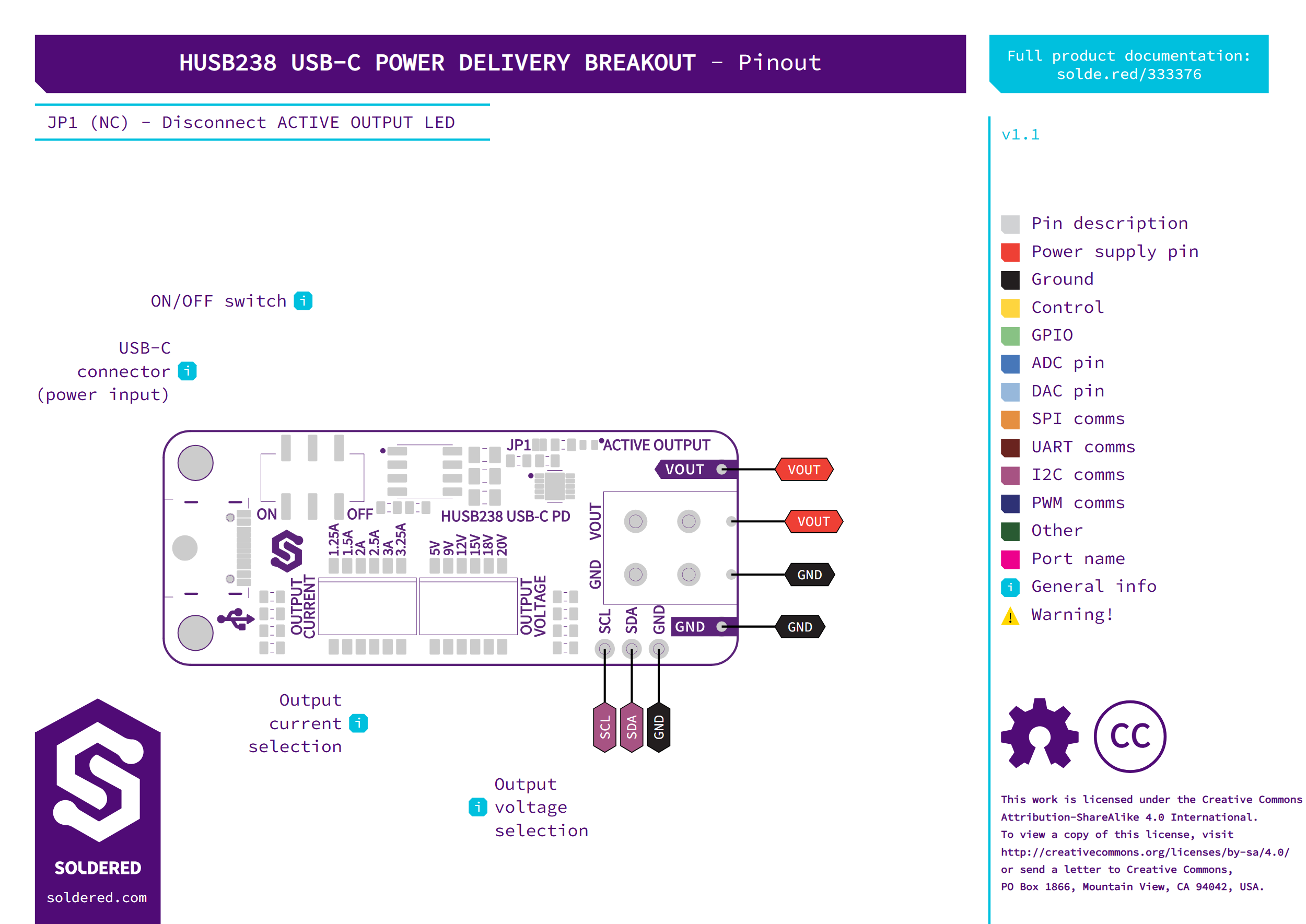

VOUT und GND liegen an einer 5,0 mm Schraubklemme und an zwei einzelnen 2,54 mm Pins. SDA, SCL und GND sitzen auf einer 3-poligen Stiftleiste: Unter der I2C-Adresse 0x08 liest du aus, was das Ladegerät anbietet, und forderst ein anderes Profil an, mit den Soldered HUSB238 Bibliotheken für Arduino und MicroPython. Ein Schiebeschalter trennt das Board von USB-C.
Technische Daten
- Controller: HUSB238 (HUSB238_002DD), USB PD 3.0 Sink
- Eingang: USB-C-Buchse
- Angeforderte Spannung: 5, 9, 12, 15, 18 oder 20 V, per DIP-Schalter oder I2C
- Angeforderter Strom: 1,25, 1,5, 2, 2,5, 3 oder 3,25 A, per DIP-Schalter oder I2C
- Ausgangsschalter: P-Kanal-MOSFET AO4459, 30 V
- Ausgang: VOUT und GND an 2-poliger 5,0 mm Schraubklemme und 2x 1-poliger 2,54 mm Stiftleiste
- I2C: Adresse 0x08 (fest), SDA und SCL 2,5 bis 5,5 V, keine Pull-ups auf dem Board
- Schutz (HUSB238): Ausgang aus über dem 1,2-Fachen der angeforderten Spannung; Rückfall auf 5 V bei 150 °C Sperrschichttemperatur
- Ein/Aus: Schiebeschalter zwischen USB-C VBUS und dem Board
- Anzeige: violette LED an VOUT, abschaltbar durch Auftrennen von JP1
- Montagelöcher: 2x 3,2 mm
- Abmessungen: 54 x 22 mm
