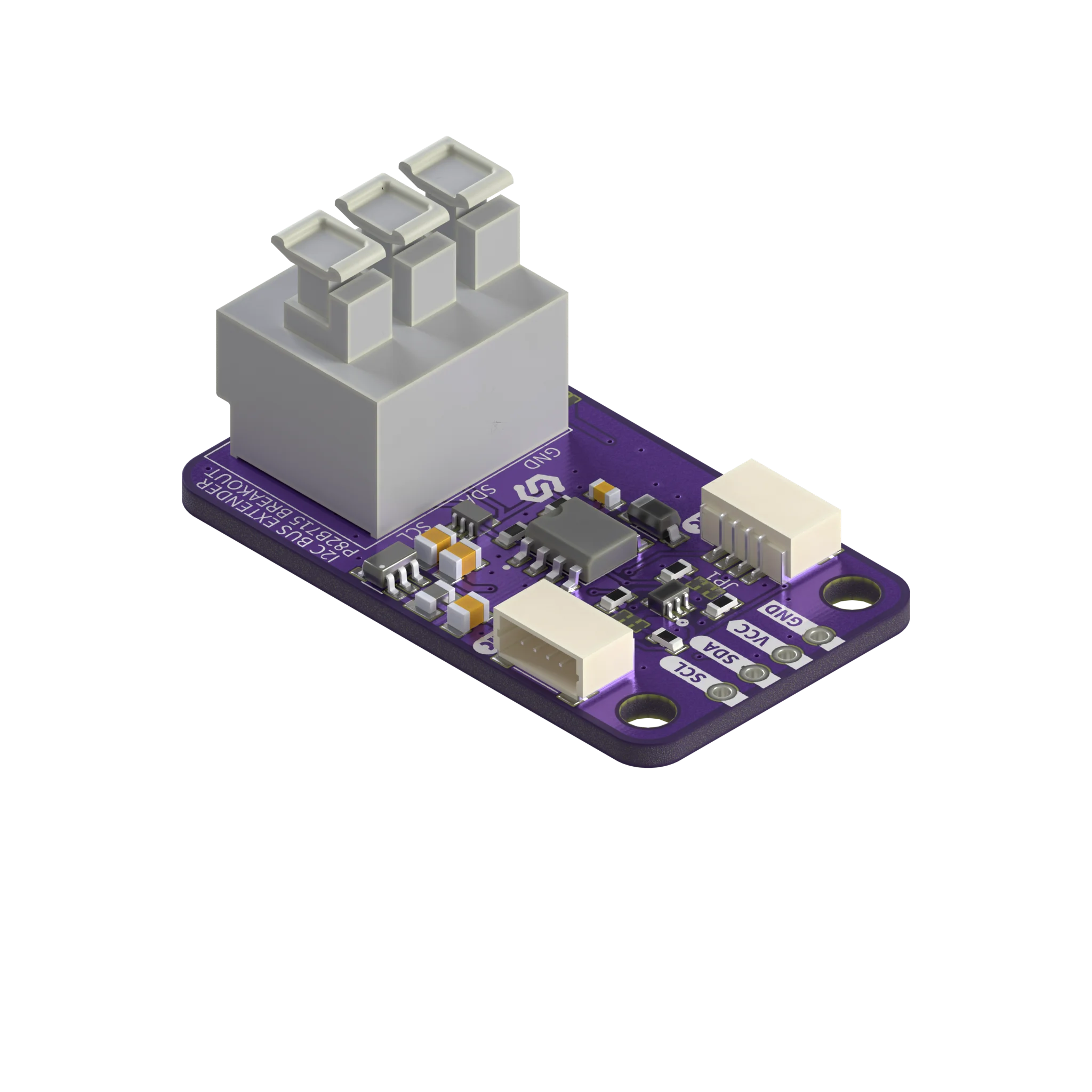

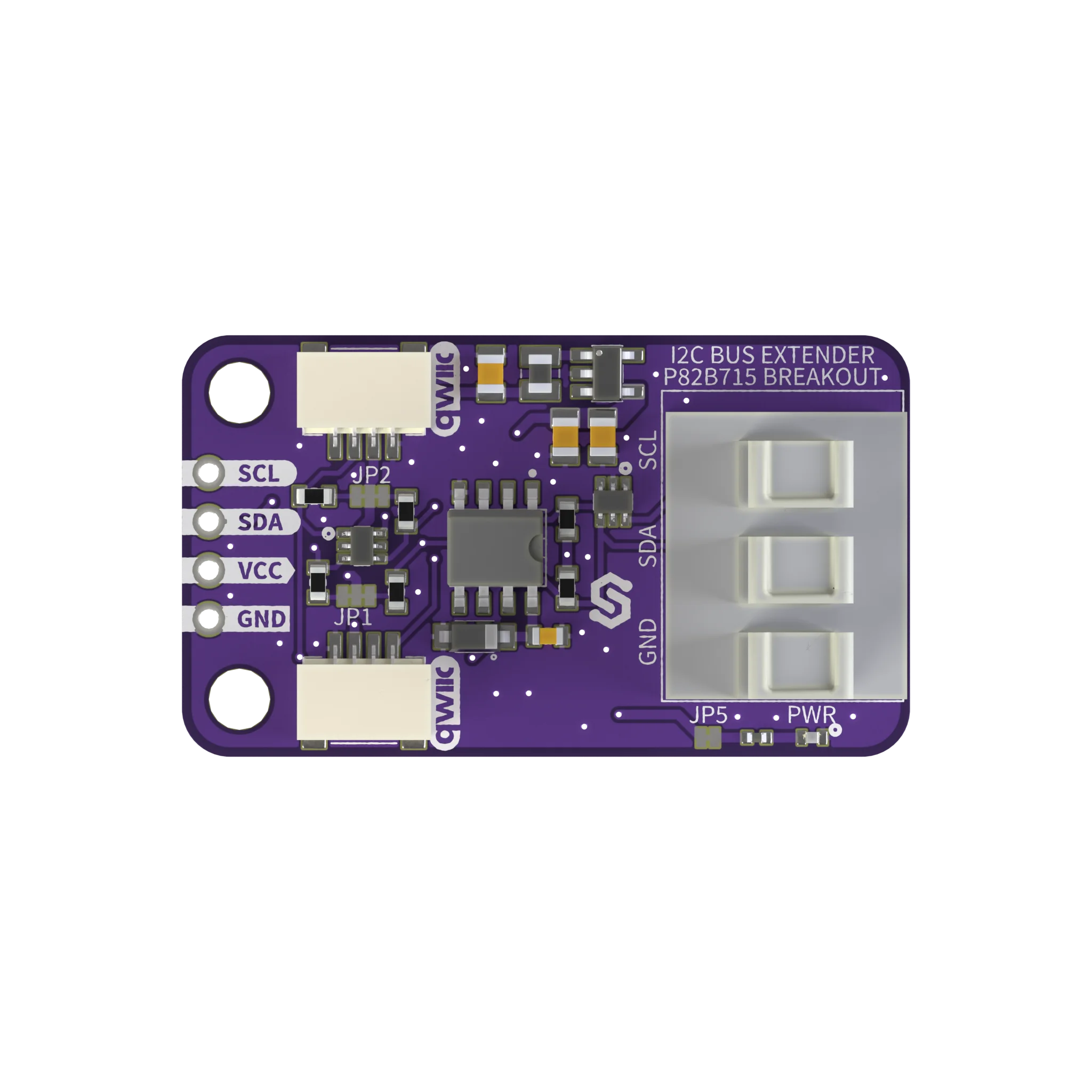

Soldered I2C-Bus-Erweiterung P82B715 Breakout
€7,95
Zu Produktinformationen springen
SKU: 333184
€7,95
Zusatzleistungen
Zusatzleistungen
Lebenslanger Kundenservice und technischer Support rund um die Uhr
2 Jahre Garantie – ohne Wenn und Aber
Umfassende Dokumentation
Alles Open Source
Beschreibung
Der I2C-Bus-Extender P82B715 von Soldered Breakout löst ein häufiges Problem für I2C-Anwender: Der Bus wurde ursprünglich nicht für große Entfernungen konzipiert. Seine Kapazitätsgrenze von 400 pF beschränkt die praktische Verlegungslänge auf nur wenige Meter, und wenn man versucht, einen Sensor auf der anderen Seite eines Raums oder Gehäuses zu erreichen, können die Signale unzuverlässig werden. Dieser auf dem P82B715 von Texas Instruments basierende, Qwiic-kompatible "Board" hebt diese Grenze auf und ermöglicht den Betrieb eines Standard-I2C-Busses über lange, kostengünstige Twisted-Pair-Kabel. Laut Datenblatt ist der Chip für die I2C-Kommunikation über eine Kabellänge von mehr als 50 Metern ausgelegt.
Technische Daten
- Haupt-IC: P82B715DR
- Betriebsspannung: 3,3 V (auf 5 V intern über TPS613222 erhöht)
- Logikspannungspegel: 3,3 V / 5 V (integrierter bidirektionaler Pegelumsetzer)
- Kommunikation: I2C (protokolltransparent, keine I2C-Adresse)
- Connector: 2 × "Qwiic", 1 × 4-poliger Stecker, 1 × 3-poliger Schraubklemmenblock
- Befestigungslöcher: 2 (3,2 mm Durchmesser)
- Board Abmessungen: 38 × 22 mm
- Integrierte Funktionen: Betriebs-LED (violett), ESD-Schutzdiodenarray, 5-V-Aufwärtswandler
