Soldered NULA Ethernet W55RP20

Erweitern Sie Ihr Projekt um kabelgebundenes Ethernet – ganz ohne separaten Netzwerkchip oder aufwendigen Software-Stack. Das Soldered NULA Ethernet W55RP20 basiert auf dem W55RP20 von WIZnet, einem einzigen Chip, der den Dual-Core-Prozessor RP2040 mit dem fest verdrahteten TCP/IP-Controller W5500 und einem 10/100-Ethernet-PHY vereint. Sie profitieren von der gewohnten RP2040-Entwicklungsumgebung und einem vollständigen Hardware-TCP/IP-Stack auf demselben Chip, sodass die Netzwerkkommunikation auf Hardwareebene erfolgt, anstatt Ihre CPU-Zeit zu beanspruchen. Perfekt für industrielle Sensoren, Gebäudeautomation, Datenlogger und alle Geräte, die eine zuverlässige kabelgebundene Verbindung benötigen.

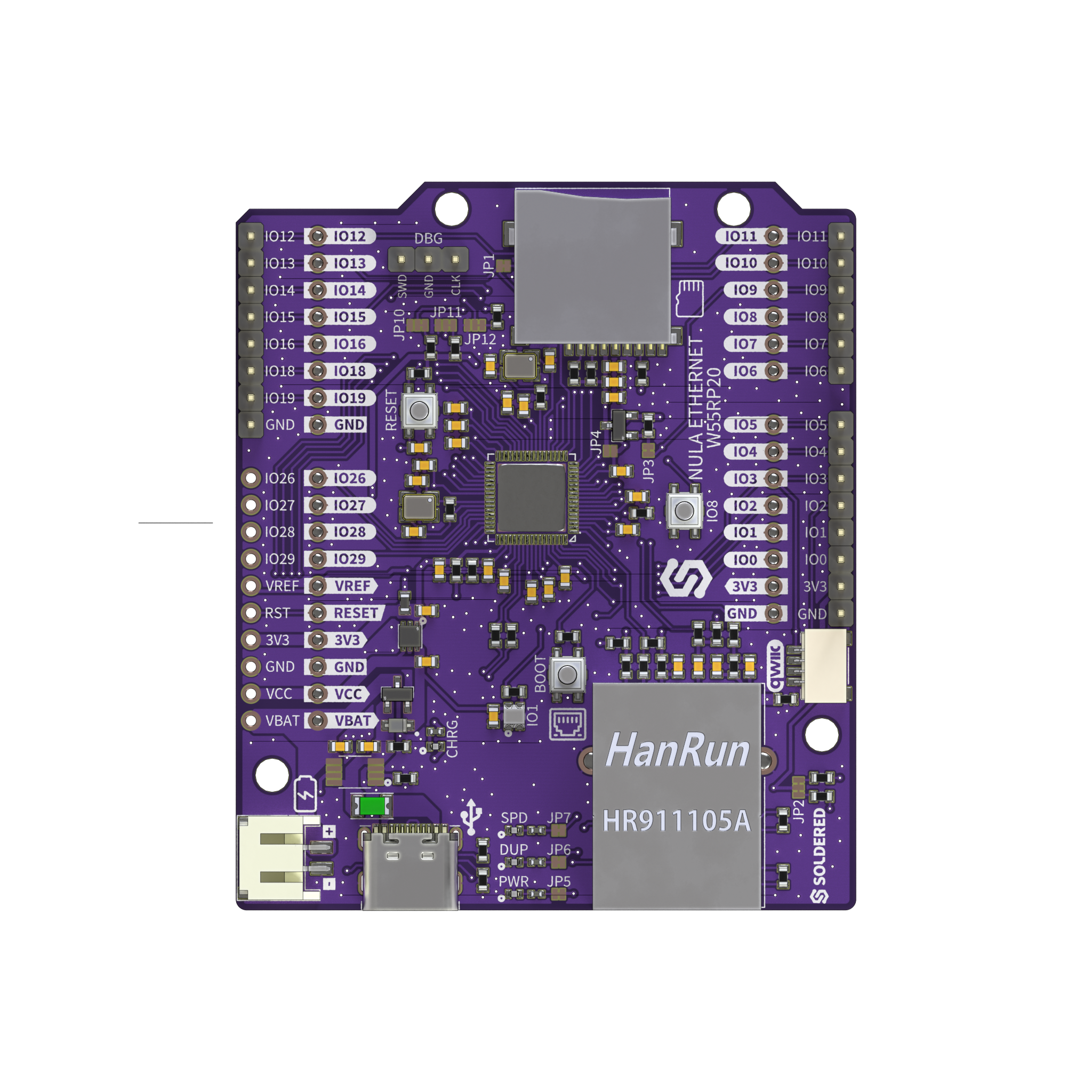

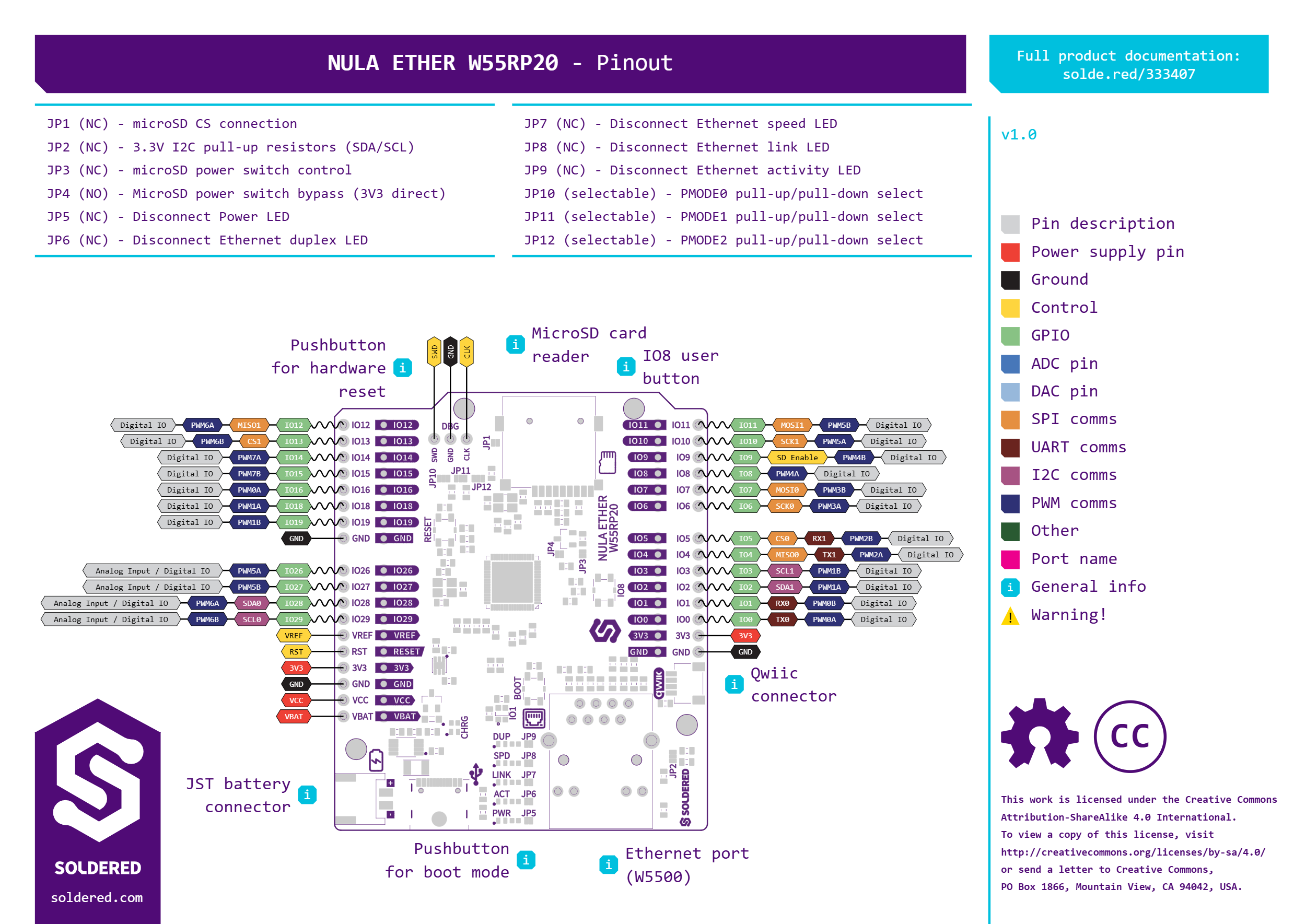

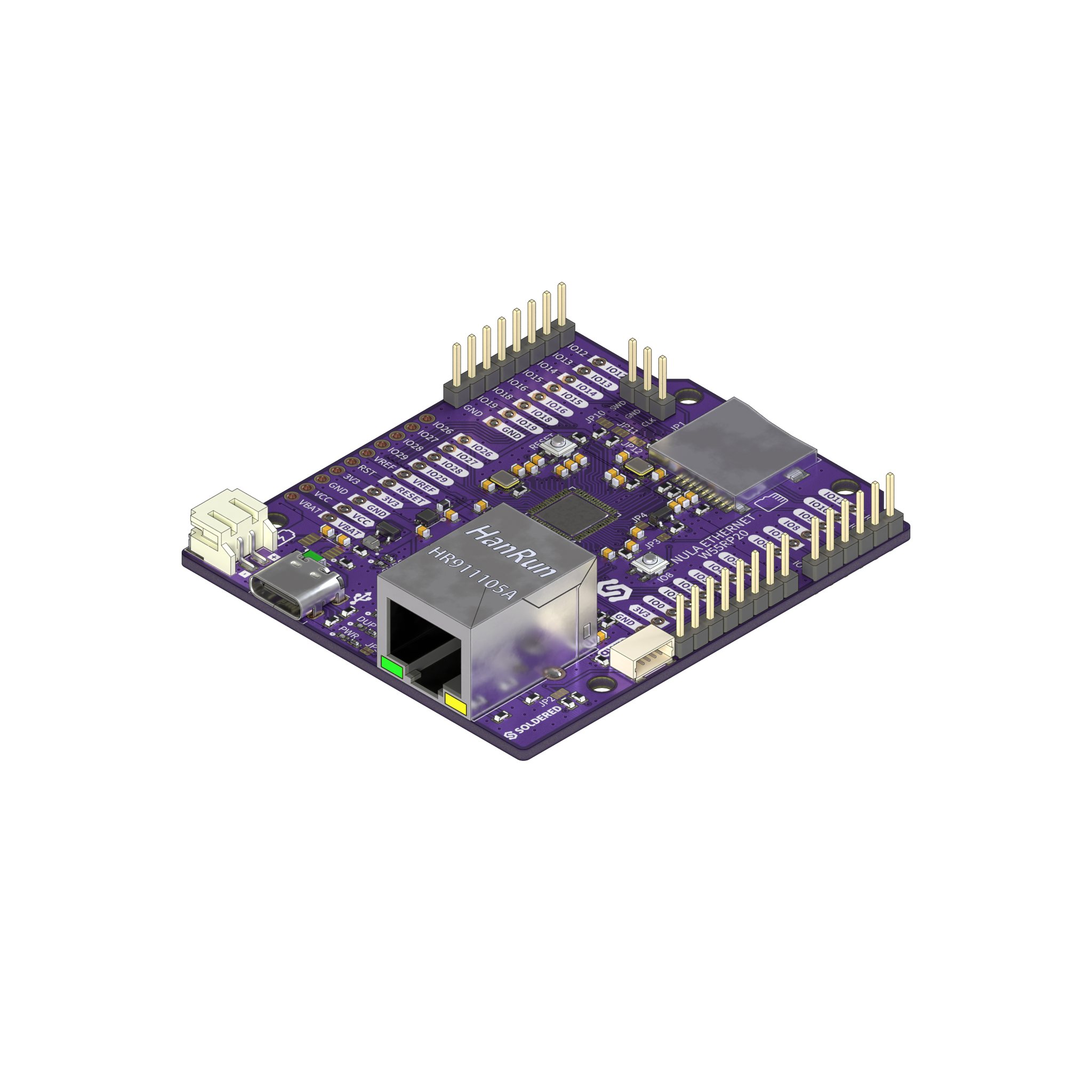

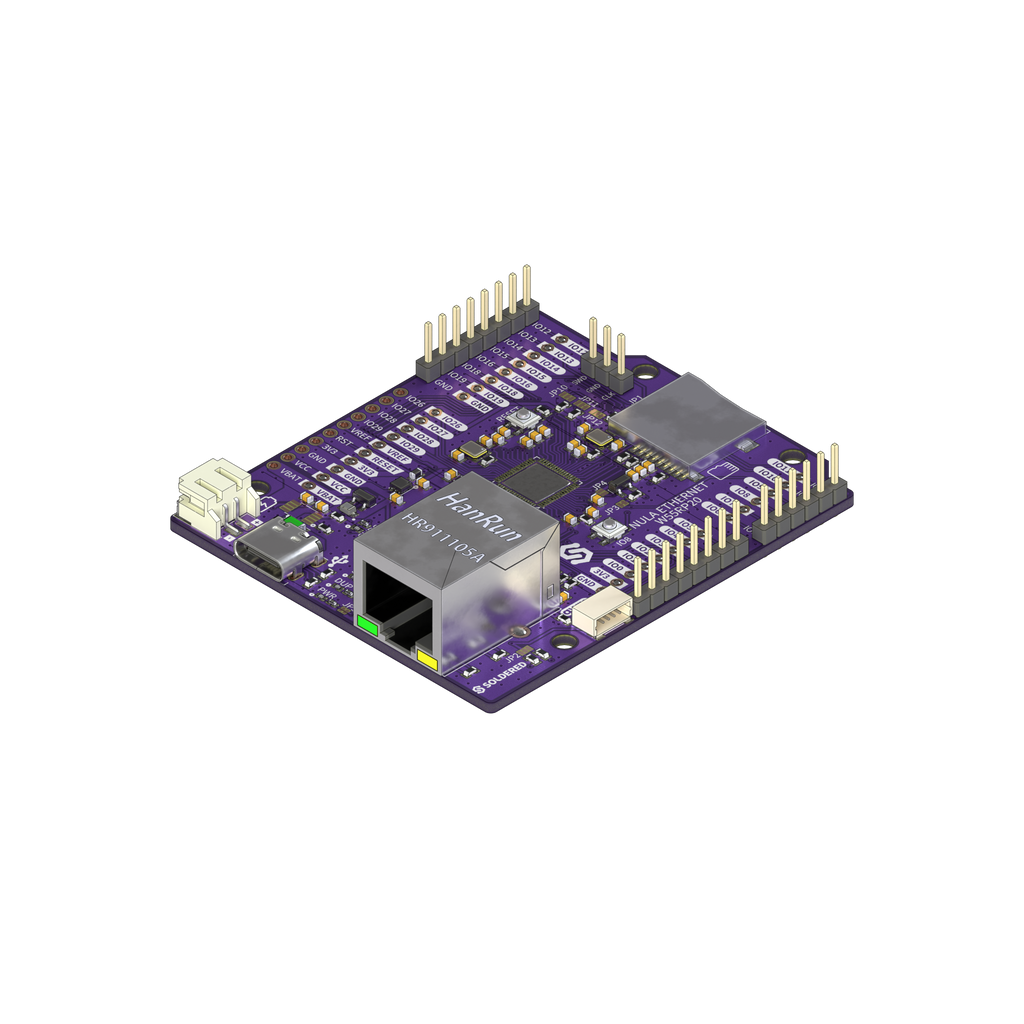

Die Platine führt den W55RP20 an beiden Längskanten heraus. Auf der linken Seite befinden sich ein 8-poliger und ein 10-poliger Steckverbinder mit Stromschienen und den meisten GPIO-Pins des Chips; auf der rechten Seite kommen ein weiterer 8-poliger und ein 6-poliger Steckverbinder hinzu. Ein separater 3-poliger Steckverbinder stellt SWD für die Fehlersuche bereit. Eine RJ45-Buchse mit integrierten Magnetikbauteilen übernimmt die Ethernet-Anbindung; in den Stecker sind zwei Status-LEDs eingebaut. Ein Qwiic-Anschluss ermöglicht eine werkzeuglose I2C-Erweiterung, ein microSD-Steckplatz (SPI) dient der Datenerfassung und -speicherung, und ein integriertes TP4056M-Ladegerät mit JST-Anschluss ermöglicht den Betrieb und das Laden eines Li-Ion-/Li-Po-Akkus. Stromversorgung und Programmierung erfolgen über USB-C.

Wenn Sie den Raspberry Pi Pico oder ein anderes RP2040-Board kennen, wissen Sie bereits, wie man dieses Board programmiert. Es funktioniert mit der Arduino-IDE, MicroPython und C/C++, und vorhandener RP2040-Code, Bibliotheken und Beispiele lassen sich mit minimalen Änderungen ausführen. Im Lieferumfang ist ein USB-A-zu-USB-C-Kabel enthalten, sodass Sie sofort nach dem Auspacken mit der Programmierung beginnen können.

Hinweis:

• Der W55RP20 unterstützt KEIN Auto-MDIX. Verwenden Sie ein gerades Kabel für den Anschluss an einen Switch oder Router und ein gekreuztes Kabel für den Anschluss an einen anderen W55RP20, einen Server oder eine Workstation.
• Die GPIO-Logik ist auf 3,3 V ausgelegt und NICHT 5-V-tolerant.
• Bevor Sie einen 3,7-V-Li-Ionen-Akku anschließen, lesen Sie bitte die ausführliche technische Dokumentation, die Sie unter den unten stehenden Links finden.
