Name: Wägezellenverstärker HX711 mit Qwiic
Brand: Soldered
SKU: 333006
Price: 6.95 EUR
Availability: OutOfStock

Wägezellenverstärker HX711 mit Qwiic

€6,95

QWIIC

Wägezellenverstärker HX711 mit Qwiic

SKU: 333006

€6,95

Coming soon

Volume Pricing

Quantity	Unit Price	Savings
100>+ units	€6,33	9% off
<99+ units	€6,61	5% off
<9+ units	€6,95	—

Availability

🕐

Currently out of stock

New stock is expected in approximately 6 weeks. Contact us to reserve units or get notified when available.

Need a larger order or custom quote? Contact us →

Benachrichtige mich, wenn verfügbar

Lebenslanger Kundenservice und technischer Support rund um die Uhr

2 Jahre Garantie – ohne Wenn und Aber

Umfassende Dokumentation

Alles Open Source

Hergestellt in der EU

Entworfen und hergestellt in Kroatien.

Auf Lager im EU-Lager

Versand aus Kroatien, schnelle Lieferung innerhalb der EU.

Mengenrabatte

Preise für Bildungseinrichtungen und OEMs auf Anfrage.

2 Jahre Garantie

Auf alle Produkte von „Soldered“ gilt die übliche 2-jährige EU-Garantie.

Kostenloser technischer Support

Unsere Ingenieure beantworten Ihre Fragen kostenlos.

Qwiic

Lötfreies „Qwiic“ Connector, das sich mit einem einzigen Kabel an jedes beliebige „Qwiic“ Board anschließen lässt.

Breadboard-kompatibel

2,54 mm Pin-Abstand, lässt sich direkt auf jedes Steckbrett aufstecken.

LEGO-kompatibel

Die Befestigungslöcher sind auf den LEGO-Abstand und die Noppengröße abgestimmt.

Beschreibung

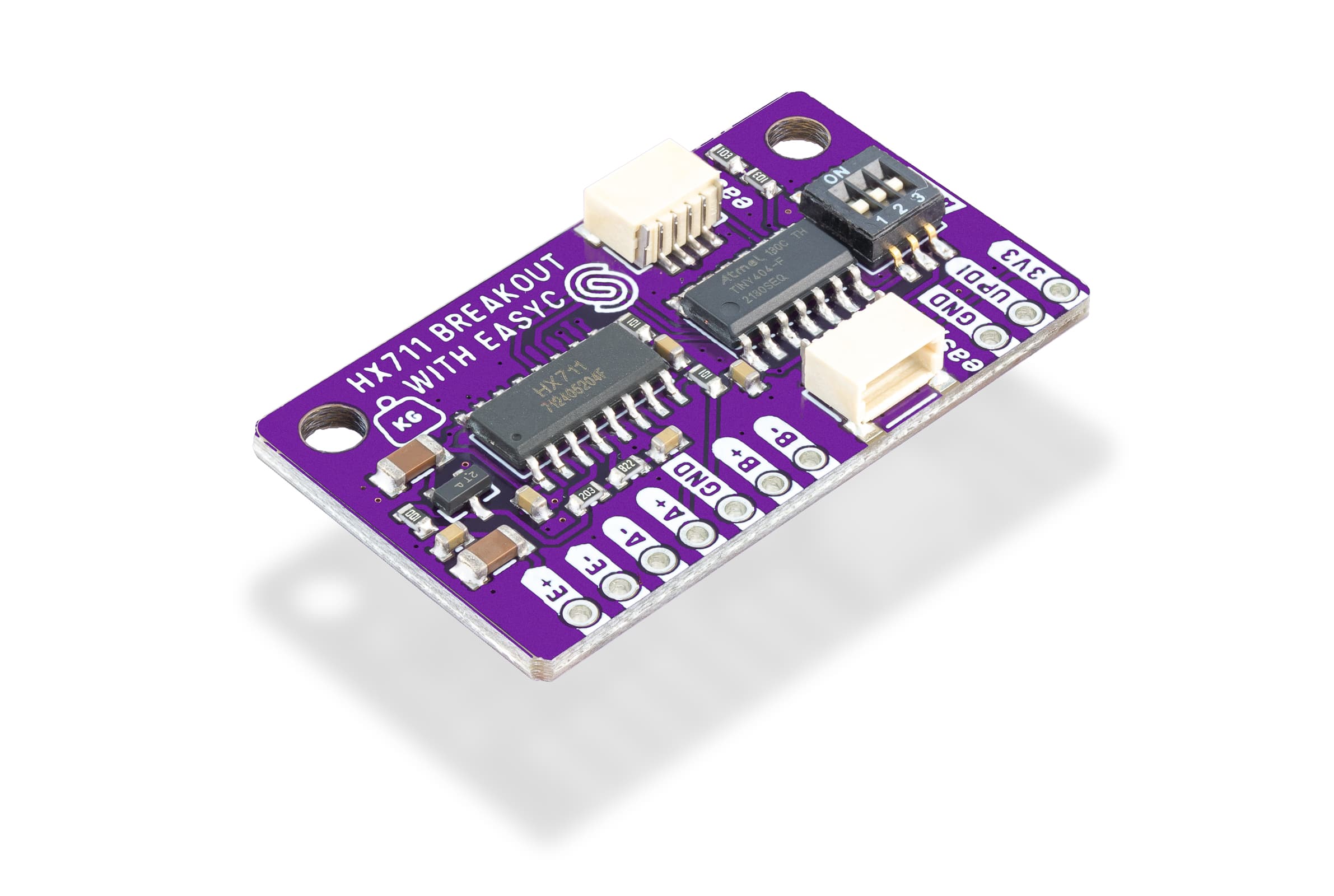

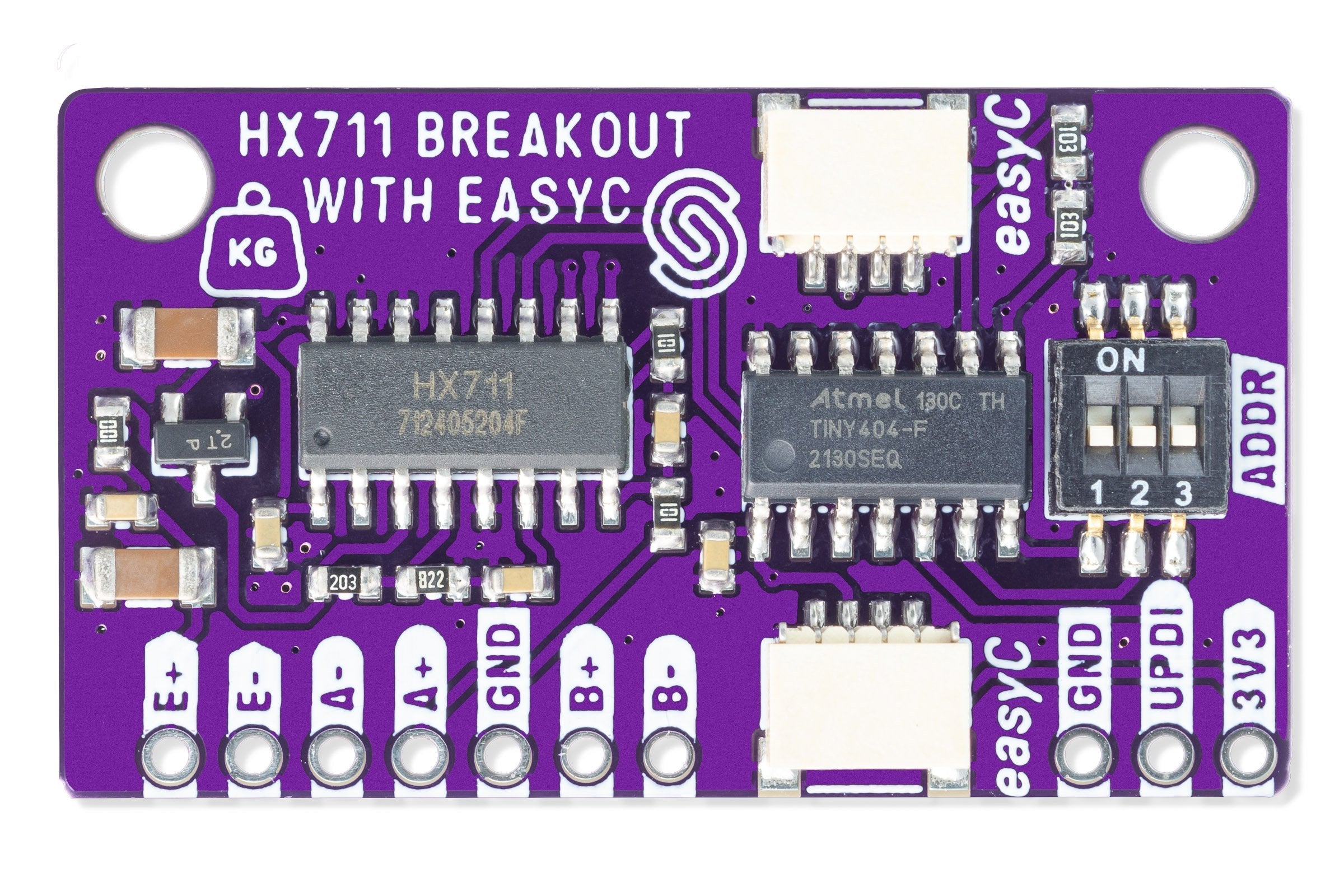

Der HX711 ist ein äußerst vielseitiger Wägezellenverstärker, der in zahlreichen Anwendungen, die präzise Gewichtsmessungen erfordern, weit verbreitet ist. Diese Version des Breakout-Moduls verfügt über einen Qwiic-Anschluss und einen vorprogrammierten Attiny404-Mikrocontroller. Er dient dazu, analoge Signale in digitale Werte umzuwandeln und diese über Qwiic einfach verfügbar zu machen, wodurch er sich ideal für die Integration in Mikrocontroller und andere digitale Systeme eignet. Eine Arduino- und MicroPython-Bibliothek für die Kommunikation mit der Platine wird ebenfalls mitgeliefert.

Dieser Wägezellenverstärker nutzt einen 24-Bit-Analog-Digital-Wandler (ADC), um hochauflösende und genaue Messwerte zu gewährleisten. Er unterstützt differentielle Eingangssignale und bietet zwei differentielle Eingangskanäle, wodurch bis zu zwei Wägezellen gleichzeitig angeschlossen werden können. Diese Funktion ermöglicht die Messung sowohl von Ein- als auch von Mehrfach-Wägezellensystemen und erweitert damit den Anwendungsbereich.

Der HX711 verfügt über einen integrierten Spannungsregler, der eine stabile Versorgungsspannung für die Wägezellen liefert und präzise sowie zuverlässige Messungen gewährleistet. Diese Qwiic-Version benötigt für den Betrieb lediglich ein Qwiic-Kabel, über das Strom und I2C-Daten bequem über einen einzigen Stecker übertragen werden. Über den anderen Anschluss können Sie weitere Qwiic-Sensoren in Reihe schalten. Außerdem verfügt das Modul über Schalter zur Auswahl der I2C-Adresse.

Technische Daten

ADC: HX711
24 Bit
Eingangsspannung: 2,6 V bis 5,5 V
IC: ATTiny404
Befestigungslöcher: 2
Abmessungen: 38 × 22 mm / 1,5 × 0,9 Zoll

Ressourcen & Dokumentation

ENTWICKLUNG & RESSOURCEN

ARDUINO-BIBLIOTHEK ARDUINO-BIBLIOTHEK-DOKUMENTATION OPEN-SOURCE-HARDWARE-DATEIEN

DOKUMENTATION & ANLEITUNGEN

VOLLSTÄNDIGE DOKUMENTATION ARDUINO: ERSTE SCHRITTE HARDWARE-DETAILS

Bewertungen

5 stars: 1 (50%)
4 stars: 1 (50%)
3 stars: 0 (0%)
2 stars: 0 (0%)
1 star: 0 (0%)

Bei meinem HX711 mit Qwiic stellte sich heraus, dass die Attiny Firmware im Auslieferungszustand nicht richtig funktioniert hat.
Auf dem Oszilloskop sah es so aus als würde der Attiny auch das SCL Signal der I2C Leitungen verändern, was er als I2C Client nicht tun sollte. Kein I2C Read vom I2C Master auf Adresse 0x30 konnte erfolgreich beendet werden.
Dank der Open Source Firmware konnte ich sie neu bauen (war allerdings nur im "dev" branch auf GitHub zu finden) und mit einem zusätzlich erworbenen UPDI Friend flashen.
Danach hat alles super funktioniert.

Hi all,
I am very satisfied with product. HW setup and library use was preaty strait forward.
Br, Goran

Projekte mit diesem Produkt

HX711 Wägezelle - MIDI-Controller

Dieser Artikel erklärt, was eine Wägezelle ist und wie sie funktioniert. Er zeigt, wie man den HX711-Verstärker zur Gewichtsmessung mit einem Mikrocontroller verwendet, wie das System kalibriert wird und enthält ein praktisches MIDI-Controller-Projekt.

19.01.2026 Mehr lesen
