Vrste senzora udaljenosti: Ultrazvučni, ToF, LiDAR i ostali

Od jednostavnih robota za izbjegavanje prepreka do industrijskih sustava automatizacije, senzori udaljenosti igraju važnu ulogu u pomaganju uređajima da razumiju svijet oko sebe.

Izazov je što ne postoji samo jedna vrsta senzora udaljenosti. Neki koriste zvučne valove, drugi se oslanjaju na infracrveno svjetlo, laserske impulse ili napredne tehnike računalnog vida. Iako su svi dizajnirani za mjerenje udaljenosti, svaka tehnologija dolazi s različitim snagama, ograničenjima, rasponima i razinama točnosti.

Odabir pravog senzora može značajno utjecati na uspjeh vašeg projekta. Senzor koji savršeno radi za sustav parkiranja možda neće biti prikladan za dron, dok rješenje dizajnirano za industrijsku automatizaciju može biti nepotrebno skupo za jednostavan hobi projekt.

U ovom ćemo vodiču pokriti najčešće vrste senzora udaljenosti, uključujući ultrazvučne, infracrvene, senzore vremena leta (ToF), LiDAR i senzore temeljene na vizualnom sustavu.

Saznat ćete kako svaka tehnologija radi, gdje najbolje funkcionira i kako odabrati pravu opciju za svoj sljedeći projekt robotike, IoT-a ili ugrađenih sustava.

Što je senzor udaljenosti?

Senzor udaljenosti je elektronički uređaj koji mjeri udaljenost objekta od senzora. To postiže emitiranjem signala, kao što je zvuk, infracrveno svjetlo ili laserski puls, i izračunavanjem koliko je vremena potrebno da se taj signal vrati nakon što udari u objekt.

Izmjerena udaljenost se zatim pretvara u električni signal koji mikrokontroler, računalo ili sustav automatizacije mogu obraditi i koristiti za donošenje odluka.

Senzori udaljenosti široko se koriste u robotici, industrijskoj automatizaciji, uređajima pametnog doma, dronovima, sustavima za pomoć pri parkiranju i IoT projektima. Bilo da se radi o robotu koji izbjegava prepreke, pametnom spremniku koji detektira kada je pun ili dronu koji održava visinu, senzori udaljenosti pomažu uređajima da razumiju svoje okruženje i odgovore u skladu s tim.

Kako funkcioniraju senzori udaljenosti?

Iako senzori udaljenosti koriste različite tehnologije, svi slijede isti osnovni princip: signal se emitira prema objektu, odbija natrag prema senzoru, a zatim analizira kako bi se odredila udaljenost objekta.

Glavna razlika između vrsta senzora udaljenosti je vrsta signala koju koriste. Neki se oslanjaju na zvučne valove, drugi koriste svjetlost, dok napredniji sustavi koriste kamere i računalni vid za procjenu dubine.

Zvučno očitavanje

Ultrazvučni senzori mjere udaljenost pomoću visokofrekventnih zvučnih valova. Senzor emitira zvučni puls i izračunava koliko je vremena potrebno da se odjek vrati nakon odbijanja od objekta. Budući da je brzina zvuka poznata, senzor može točno odrediti udaljenost.

Očitavanje temeljeno na svjetlu

Mnogi moderni senzori udaljenosti koriste svjetlost umjesto zvuka.

• Infracrveni (IR) senzori mjere reflektirano infracrveno svjetlo i obično se koriste za detekciju objekata na kratkim udaljenostima.

• Senzori vremena leta (ToF) emitiraju svjetlosne impulse i izračunavaju udaljenost mjerenjem vremena potrebnog da se svjetlost vrati do senzora.

• LiDAR senzori koriste laserske impulse za stvaranje vrlo preciznih mjerenja udaljenosti i detaljnih karata okolnog okruženja.

Očitavanje temeljeno na vizualnom sustavu

Sustavi temeljeni na vizualnom sustavu koriste jednu ili više kamera za procjenu dubine. Analizom slika iz različitih kutova ili korištenjem specijaliziranih kamera za detekciju dubine, ovi sustavi mogu odrediti udaljenost do objekata, istovremeno pružajući informacije o njihovom obliku i položaju.

Usporedba uobičajenih tehnologija senzora udaljenosti

Najbolje razvojne ploče za projekte senzora udaljenosti

Nakon što odaberete senzor udaljenosti, trebat će vam razvojna ploča sposobna obraditi podatke i povezati ih s ostatkom vašeg sustava. Pravi izbor uvelike ovisi o vrsti projekta koji gradite i trebate li bežičnu povezanost, obradu u stvarnom vremenu ili dodatnu računalnu snagu.

Za povezane IoT i pametne kućne projekte

Mnoge aplikacije za mjerenje udaljenosti ne zaustavljaju se na mjerenju udaljenosti. Također moraju slati podatke na nadzorne ploče, platforme za automatizaciju ili usluge u oblaku. To je posebno uobičajeno u sustavima pametnog doma, nadzoru popunjenosti, nadzoru okoliša i MQTT-temeljenim IoT projektima gdje senzori kontinuirano komuniciraju s drugim uređajima na mreži.

Za ove vrste projekata, ploča temeljena na ESP32 često je preferirani izbor jer kombinira povezivost senzora s ugrađenom bežičnom komunikacijom.

[proizvod="nula-mini-esp32-c6"]

Za brzu izradu prototipa i edukaciju

Edukativni projekti često uključuju eksperimentiranje s različitim senzorskim tehnologijama prije donošenja odluke koja je najbolje prilagođena konačnom dizajnu. Fleksibilna razvojna ploča olakšava testiranje ultrazvučnih, infracrvenih i ToF senzora dok se uče osnove ugrađenog razvoja i integracije senzora.

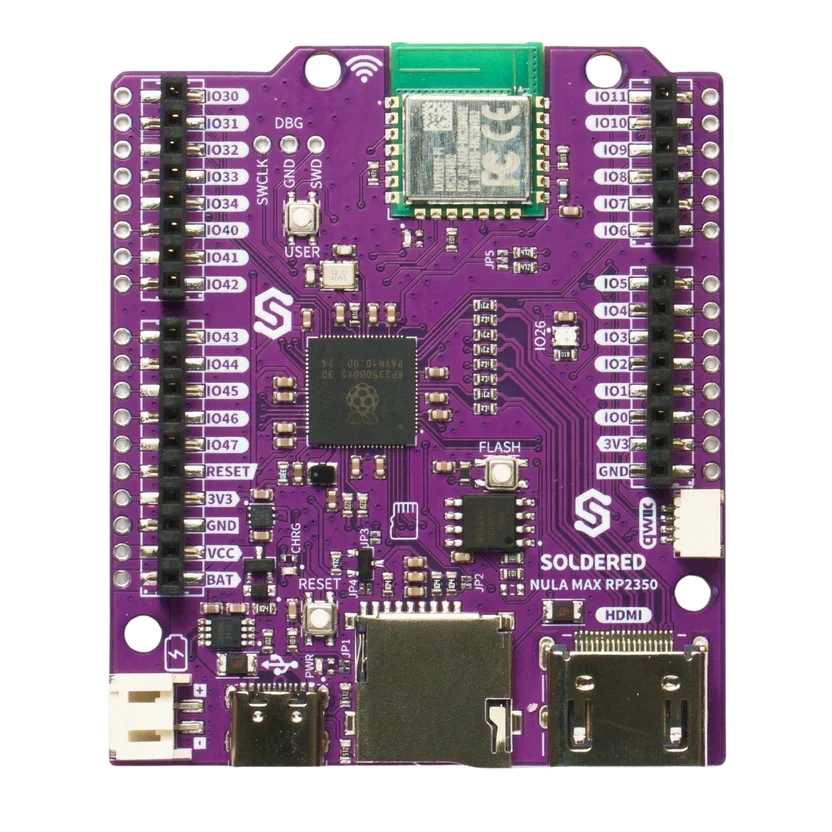

Ploča izgrađena oko platforme RP2350 nudi izvrsnu ravnotežu performansi, jednostavnosti i fleksibilnosti za izradu prototipa i projekte u učionici.

[proizvod="nula-max-rp2350"]

Koji senzor udaljenosti odabrati?

Najbolji senzor udaljenosti ovisi o zahtjevima vašeg projekta. Čimbenici kao što su domet, točnost, uvjeti okoline, procesorska snaga i proračun utječu na to koja je tehnologija prikladna.

Odaberite ultrazvučni senzor ako...

Ultrazvučni senzori su izvrstan izbor za početnike i projekte osjetljive na troškove. Dobro rade za izbjegavanje prepreka, pomoć pri parkiranju, nadzor razine vode i općenito mjerenje udaljenosti gdje preciznost na razini milimetra nije potrebna.

Razmislite o infracrvenom senzoru ako...

Infracrveni senzori idealni su za detekciju objekata na kratkim udaljenostima i očitavanje blizine. Obično se nalaze u robotima za praćenje linija, beskontaktnim prekidačima i jednostavnim projektima automatizacije gdje je detekcija prisutnosti objekta važnija od mjerenja točne udaljenosti.

Razmislite o ToF senzoru ako...

Senzori vremena leta nude dobar balans između točnosti, brzine i jednostavnosti integracije. Dobro su prilagođeni za robotiku, prepoznavanje gesta, unutarnju navigaciju i pametne uređaje koji zahtijevaju preciznija mjerenja nego što ih obično mogu pružiti ultrazvučni senzori.

Odaberite LiDAR senzor ako...

LiDAR je često preferirani izbor za naprednu robotiku, mapiranje, autonomnu navigaciju i industrijske primjene. Iako je obično skuplji, pruža iznimnu točnost i duže domete mjerenja.

Zašto je Soldered izvrsna platforma za projekte senzora udaljenosti

Odabir pravog senzora udaljenosti samo je dio izgradnje uspješnog projekta. Jednako je važno odabrati hardver koji vam omogućuje obradu, vizualizaciju i djelovanje na temelju podataka koje ti senzori generiraju.

Bilo da gradite robota koji izbjegava prepreke, pametnog pomoćnika pri parkiranju, sustav za nadzor popunjenosti ili prototip industrijske automatizacije, Soldered nudi niz razvojnih ploča i hardvera prilagođenog proizvođačima dizajniranih da vam pomognu brže prijeći od ideje do radnog prototipa.

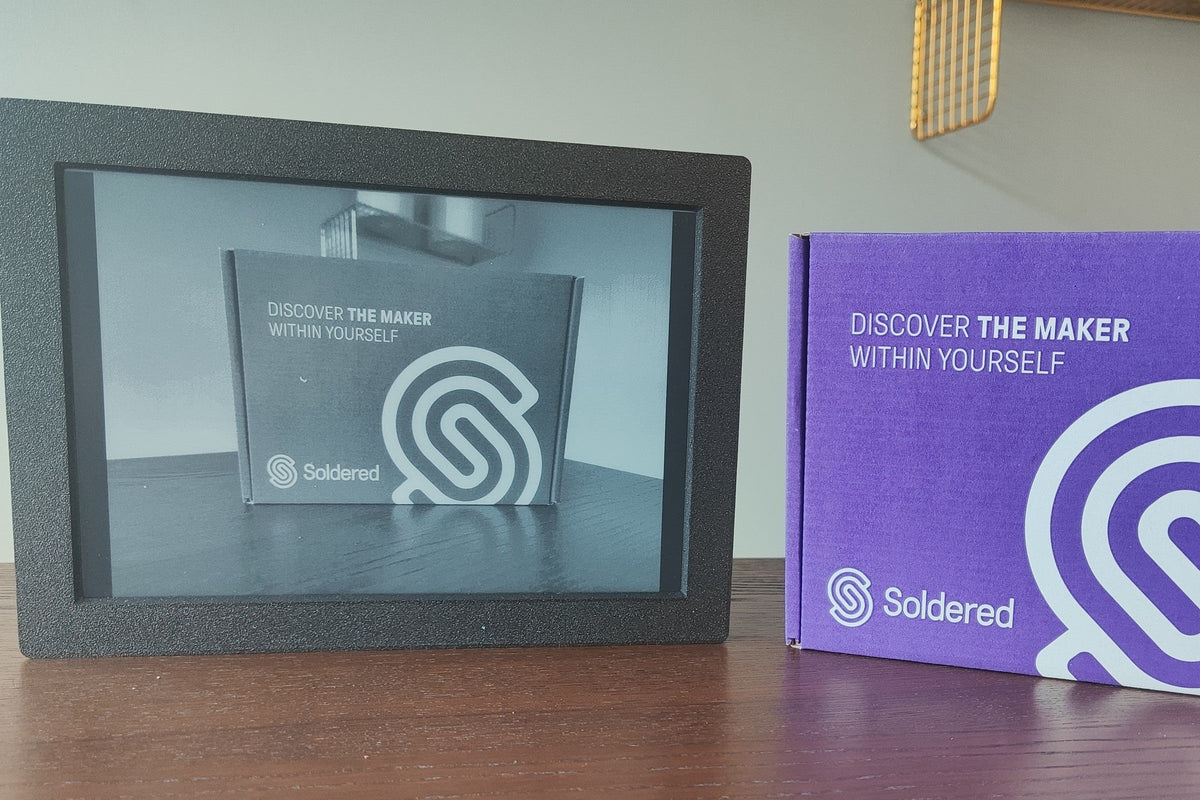

Senzori udaljenosti postaju još korisniji kada se njihova mjerenja mogu prikazati na jasan i smislen način. Na primjer, očitanja senzora mogu se vizualizirati na e-papir zaslonima niske potrošnje energije, što ih čini idealnim za sustave nadzora, pokazatelje popunjenosti prostorija, nadzorne ploče okoliša i druge uvijek uključene aplikacije gdje informacije moraju ostati vidljive tijekom cijelog dana.

Jedna od opcija koja posebno dobro funkcionira za ove vrste projekata je:

[proizvod="inkplate-6flick"]

U kombinaciji s Solderedovom dokumentacijom, tehničkom podrškom i ekosustavom razvojnih ploča i zaslona, lako je izgraditi projekte koji ne samo da točno mjere udaljenost, već i te podatke pretvaraju u nešto korisno i djelotvorno.

Vrste senzora udaljenosti: Česta pitanja

Koje su različite vrste senzora udaljenosti?

Najčešće vrste senzora udaljenosti su ultrazvučni, infracrveni (IR), senzori vremena leta (ToF), LiDAR i senzori temeljeni na vizualnom sustavu. Svaki koristi drugačiju tehnologiju za mjerenje udaljenosti između senzora i objekta.

Koji senzor udaljenosti je najprecizniji?

LiDAR senzori se općenito smatraju najpreciznijim za mjerenja na velikim udaljenostima. Za primjene na kraćim udaljenostima, ToF senzori često pružaju izvrsnu točnost, a istovremeno su pristupačniji i lakši za integraciju.

Koja je razlika između ultrazvučnog senzora i ToF senzora?

Ultrazvučni senzor mjeri udaljenost pomoću zvučnih valova, dok ToF senzor koristi svjetlosne impulse. ToF senzori obično nude veću preciznost i brže vrijeme odziva, dok su ultrazvučni senzori često pristupačniji i lakši za korištenje za početnike.

Za što se koristi LiDAR senzor?

LiDAR senzori se obično koriste u robotici, autonomnoj navigaciji, dronovima, industrijskoj automatizaciji, mapiranju i primjenama detekcije prepreka gdje su potrebna točna mjerenja udaljenosti.

Jesu li infracrveni senzori dobri za mjerenje udaljenosti?

Infracrveni senzori mogu biti učinkoviti za mjerenje udaljenosti na kratkim udaljenostima i detekciju objekata. Obično se koriste u robotima za praćenje linija, sustavima za očitavanje blizine i jednostavnim projektima automatizacije.

Koji senzor udaljenosti je najbolji za robotiku?

Najbolji senzor udaljenosti za robotiku ovisi o primjeni. Ultrazvučni senzori su popularni za osnovno izbjegavanje prepreka, ToF senzori nude poboljšanu točnost, a LiDAR senzori se često koriste u naprednim navigacijskim i mapirajućim sustavima.

Mogu li se ESP32 ploče koristiti sa senzorima udaljenosti?

Da. ESP32 ploče mogu se spojiti s ultrazvučnim, infracrvenim, ToF i LiDAR senzorima putem GPIO, I2C, UART i SPI veza, što ih čini popularnim izborom za robotiku i IoT projekte.

Koji je tipični domet ultrazvučnog senzora?

Većina ultrazvučnih senzora može mjeriti udaljenosti od nekoliko centimetara do nekoliko metara. Točan domet ovisi o modelu senzora i karakteristikama ciljnog objekta.

Što je ToF senzor?

Senzor vremena leta (ToF) mjeri udaljenost izračunavanjem koliko je vremena potrebno da svjetlosni puls putuje do objekta i natrag. Ova tehnologija pruža točna mjerenja udaljenosti u kompaktnom obliku.
