Vjerojatno ćete početi na eksperimentalnoj pločici (breadboard). Većina ljudi tako radi. Umećete komponente, testirate sklop, vadite ih. Bez obveza. Nakon što dizajn profunkcionira, prenosite ga na univerzalnu pločicu (perfboard) i zalemite ga zauvijek.
Eksperimentalna pločica (Breadboard)
Eksperimentalna pločica je plastični blok s opružnim kopčama iznutra. Umetnite nogu komponente u rupu i ona će se spojiti na sve ostale rupe u tom redu. Nema lemljenja. Izvadite je kad završite i koristite dijelove za sljedeću stvar.
Jednostavan sklop se sastavi za nekoliko minuta. Ako nešto ne radi, pomaknite žicu. Ako komponenta zakaže, zamijenite je. Opružne kopče koje to olakšavaju također čine sklop privremenim. Spojevi se olabave. Žice iskliznu. Iznad oko 10 MHz, parazitske kapacitivnosti same pločice počinju utjecati na sklop. Za sve što je trajno, visokofrekventno ili izloženo vibracijama, potrebna vam je zalemljena pločica.
Imamo standardnu eksperimentalnu pločicu s 400 točaka i veću verziju s 830 točaka ako vašem sklopu treba više mjesta. Set prethodno izrezanih žica za spajanje pomaže u održavanju reda.
Univerzalna pločica (Perfboard)
Univerzalna pločica je kruta FR4 pločica s izbušenim rupama na razmaku od 2,54 mm. Svaka rupa ima bakrenu pločicu. Ništa nije unaprijed spojeno. Komponente postavite gdje želite i ručno zalemite svaku vezu.
Rezultat je stabilan. Zalemljeni spojevi podnose toplinu, vibracije i vrijeme na način na koji opružne kopče nikada neće. Imate potpunu kontrolu nad rasporedom jer nema fiksnih tragova oko kojih morate raditi. Problem je što je pogreške teško poništiti. Odlemljivanje je sporo i često skida pločice s pločice. Isplanirajte raspored prije nego što dotaknete lemilicu.
Naše protoboard pločice dolaze u pet veličina od 2×8 cm do 15×9 cm, sa zaštitom od lemljenja i označenim redovima i stupcima. Standardni razmak od 2,54 mm, isti kao kod svake univerzalne pločice.
Koju koristiti
Testirajte na eksperimentalnoj pločici. Izradite na univerzalnoj pločici.
Počnite s eksperimentalnom pločicom. Isprobajte vrijednosti komponenti, pomičite stvari, provjerite radi li sklop doista ono što mislite da radi. Nakon što je stabilan i trebate da potraje, prenesite ga na univerzalnu pločicu i pravilno zalemite.

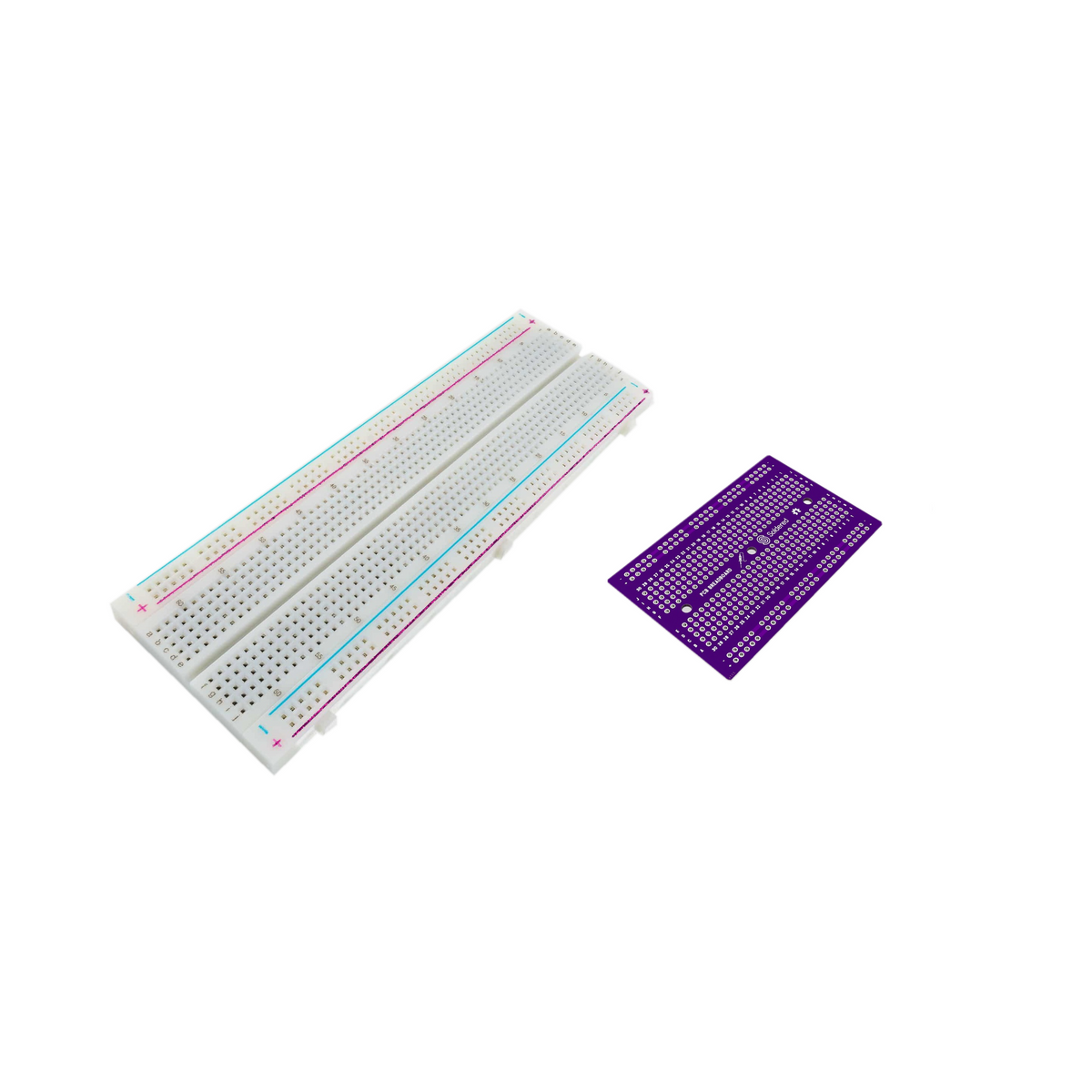

Ako želite preskočiti dio posla oko rasporeda, naša PCB protoboard pločica ima rupe raspoređene po istom uzorku kao standardna eksperimentalna pločica pola veličine. Možete izravno premjestiti funkcionalan sklop s eksperimentalne pločice na nju bez ponovnog osmišljavanja cijelog rasporeda. Korisno kada želite nešto trajno napraviti brzo.
Za više od nekoliko jedinica ili bilo što što zahtijeva višeslojno ožičenje, sljedeći korak je prilagođena PCB pločica.
Naučite lemiti sa Soldered-om
Prelazak s eksperimentalne pločice na univerzalnu pločicu znači naučiti lemiti. Ako to niste radili, najbrži način je početi s kompletom. Izgradite pravi sklop, vježbate tehniku i na kraju dobijete nešto što radi.
U Soldered trgovini imamo setove za lemljenje za početnike. Jednostavni sklopovi, jasne upute, sve komponente uključene.
Ako želite više informacija o objema pločicama, vrijedi pročitati Adafruitov Collins Lab vodič.
Zaključak
Eksperimentalne pločice su za testiranje. Univerzalne pločice su za izradu. Većina projekata koristi obje.
Često postavljana pitanja o eksperimentalnim i univerzalnim pločicama
Koja je razlika između eksperimentalne i univerzalne pločice?
Eksperimentalna pločica koristi opružne kopče za držanje komponenti bez lemljenja. Može se ponovno koristiti, ali je privremena. Univerzalna pločica zahtijeva da zalemite svaki spoj. Teže je mijenjati, ali traje.
Može li se eksperimentalna pločica koristiti trajno?
Ne. Spojevi se s vremenom olabave, iskliznu pod vibracijama, a opružne kopče nisu napravljene za dugotrajnu upotrebu. Za sve što treba trajati, premjestite sklop na univerzalnu pločicu ili prilagođenu PCB pločicu.
Trebate li lemiti na eksperimentalnoj pločici?
Ne. Komponente i žice za spajanje gurate u rupe i kopče drže sve. To je poanta. Zato većina ljudi počinje s eksperimentalnim pločicama.
Kada trebate prijeći s eksperimentalne na univerzalnu pločicu?
Kada sklop radi i trebate da tako i ostane. Ako još uvijek mijenjate vrijednosti ili lovite grešku, ostanite na eksperimentalnoj pločici.
Što dolazi nakon univerzalne pločice?
Prilagođena PCB pločica. Kada vam treba više od nekoliko jedinica, višeslojno ožičenje ili čist finalni proizvod, PCB pločica vrijedi truda. Univerzalna pločica je u redu za jednokratne projekte i male serije.
