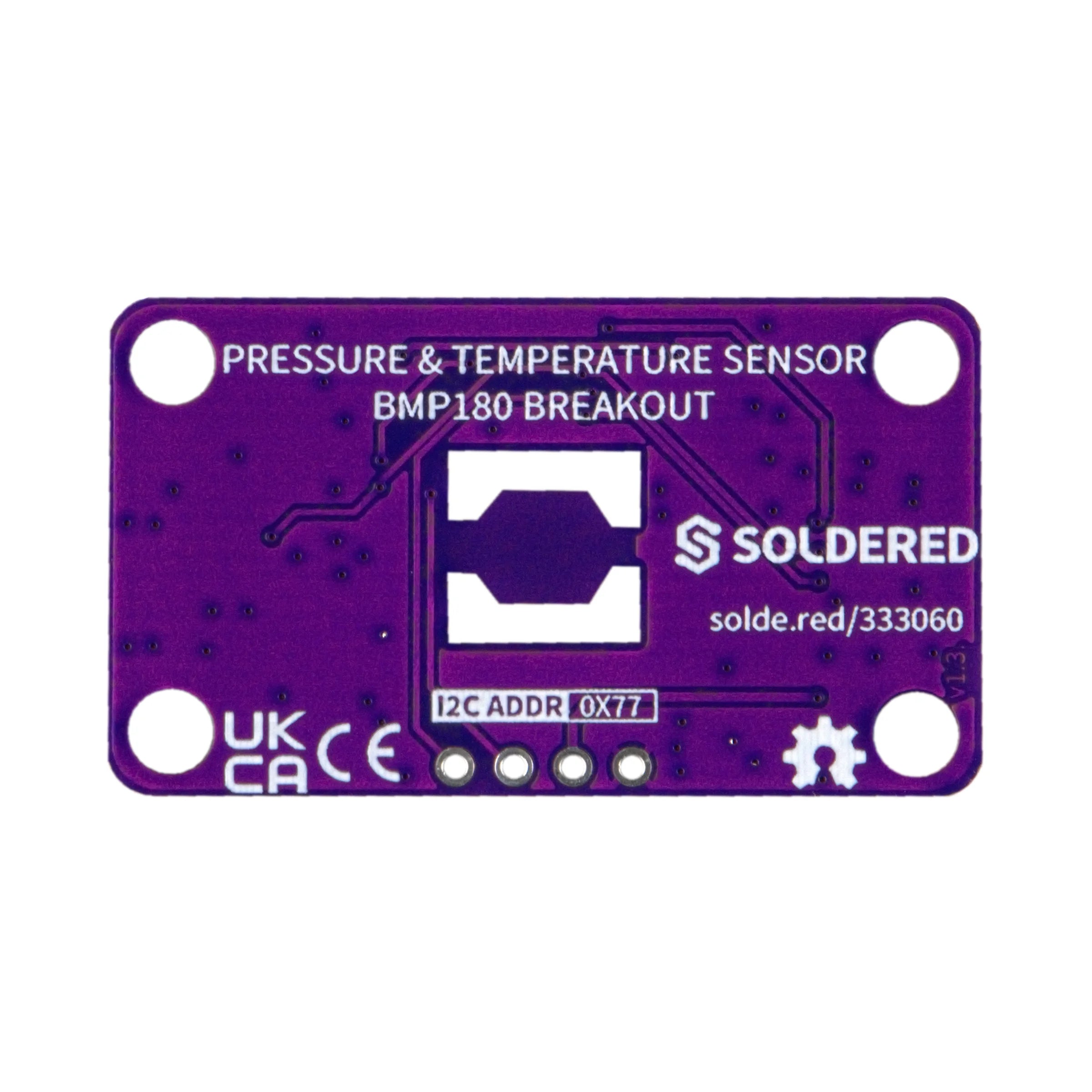

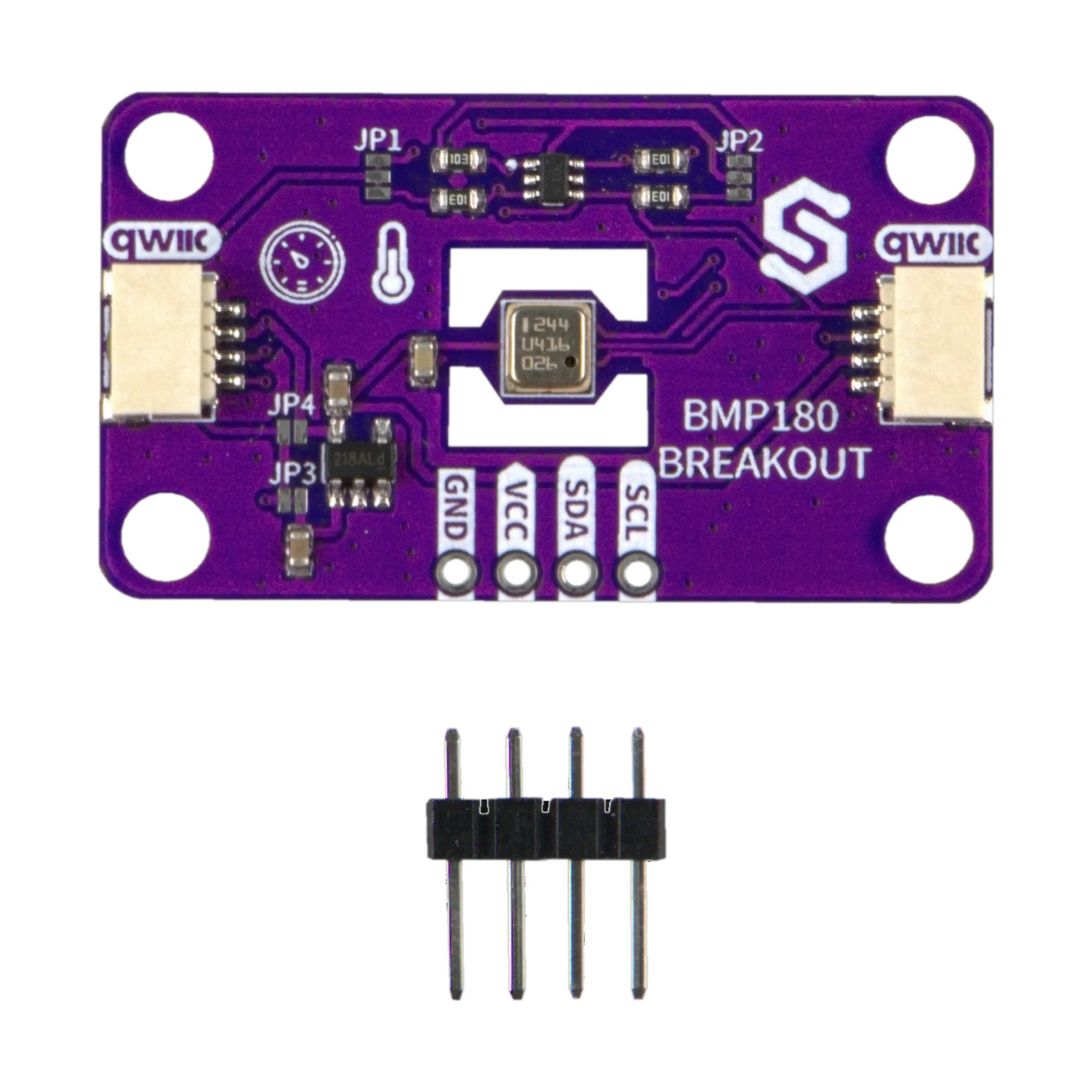

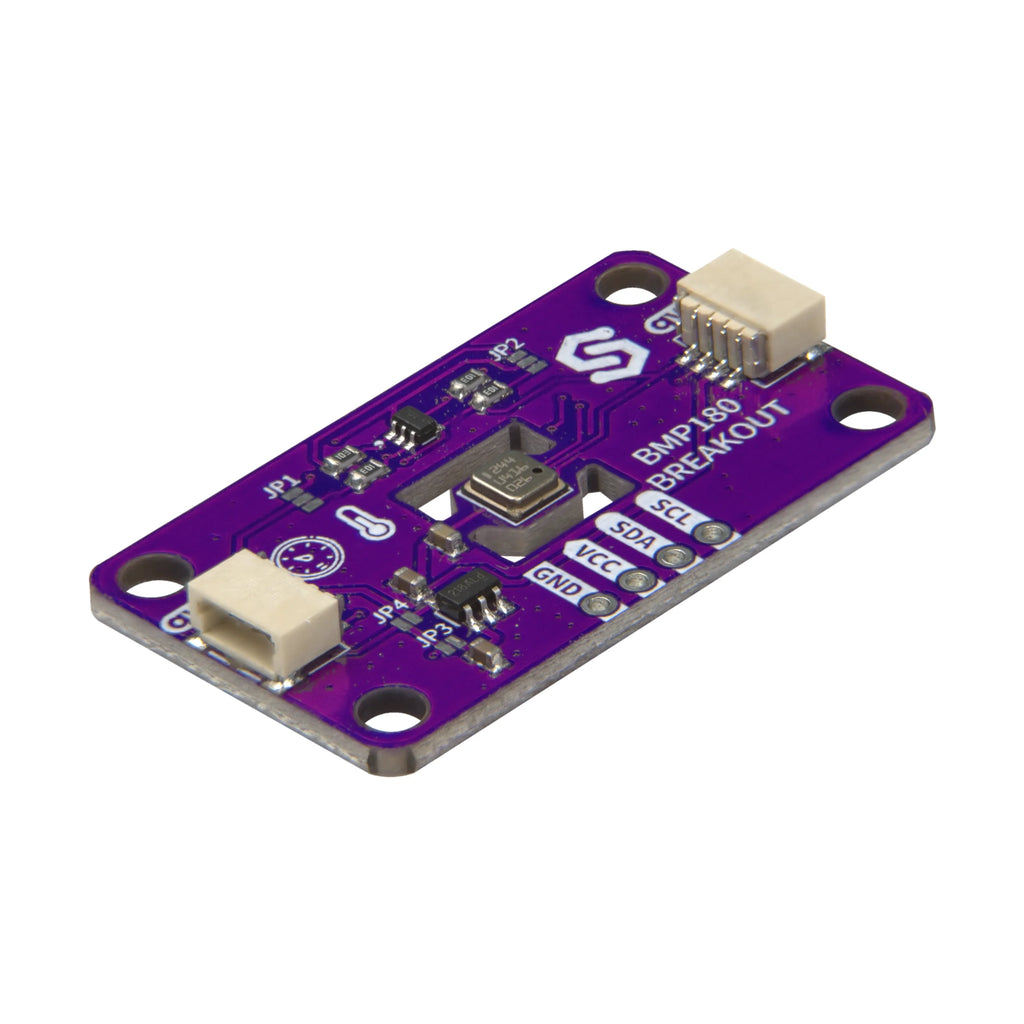

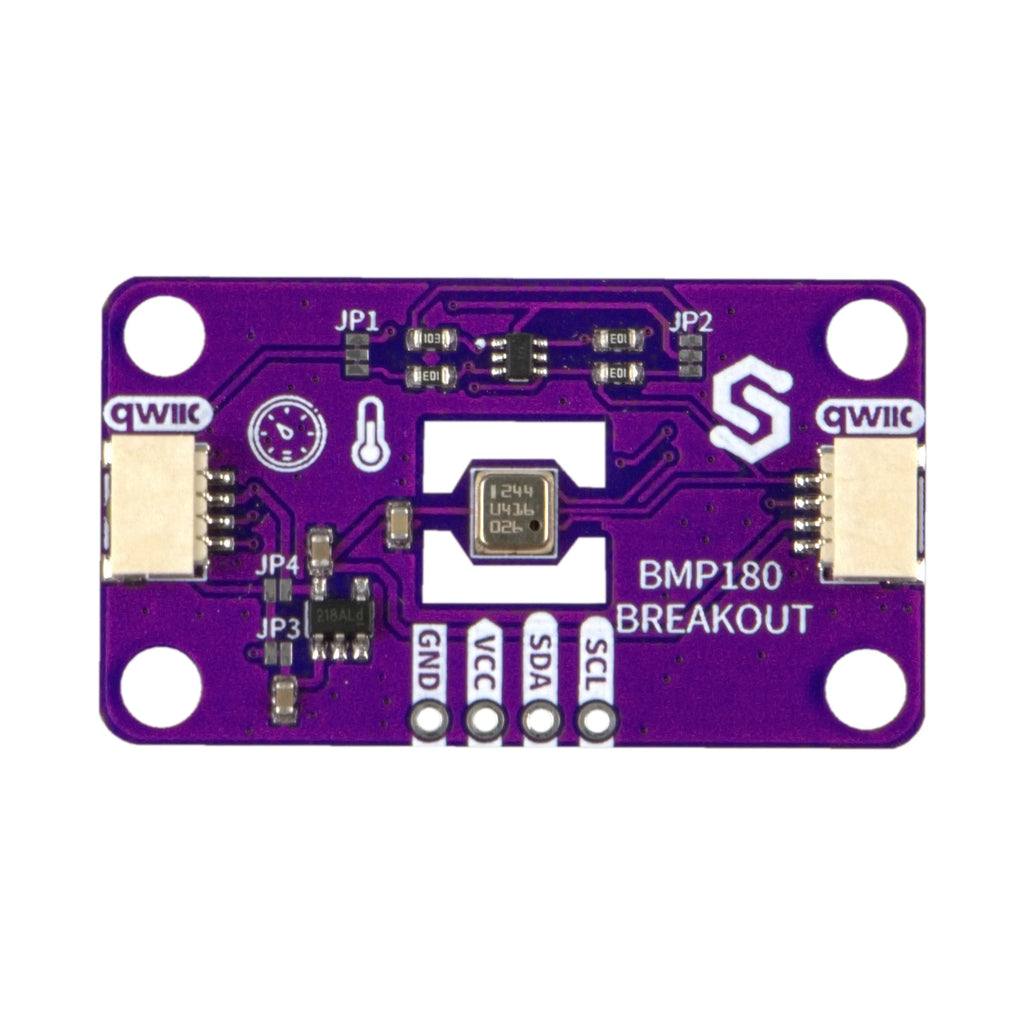

Senzor tlaka i temperature BMP180

Jeste li ikada željeli izgraditi vlastitu meteorološku stanicu koristeći Arduino? Onda bi vas mogla zanimati BMP180 pločica s preciznim Boschovim senzorom. Digitalni senzor na ploči precizno mjeri promjene barometarskog tlaka i temperature. Koristi piezorezistivni učinak za prikupljanje informacija. Budući da tlak varira ovisno o nadomorskoj visini, senzor može mjeriti i nju. Vrlo niska potrošnja struje i napon omogućuju korištenje ove vrste senzora u mnogim modernim uređajima gdje je niska potrošnja ključna.

Dizajn je spreman za 5V s ugrađenim regulatorom za 3,3V. Standardna potrošnja struje pločice je vrlo niska, samo 5 µA. Koristi I2C komunikaciju, a I2C adresa je 0x77. Zbog qwiic-a nije potrebno lemljenje niti potreba za razlikovanjem SDA i SCL. Senzor ima integriranu EEPROM memoriju s podacima za kalibraciju. Tlak se mjeri u koracima od 1hPa (=0,01hPa =0,01mbar), i 0,1°C za temperaturu.

Savjeti za korištenje proizvoda:

Ako se pojavi pogreška tijekom korištenja pločice, provjerite je li pravilno spojena. Pogledajte pinout. Ako je sve pravilno spojeno, prije programiranja provjerite je li I2C adresa priključne ploče ispravna. I2C 7-bitna adresa trebala bi biti 0x77. Ako je sve ispravno spojeno i I2C adresa je ispravna, još jednom pregledajte svoj kod. Možda postoje greške u kodu koje onemogućuju senzoru da radi kako treba.

BMP180 breakout pločica radi vrlo dobro u kombinaciji s bilo kojom Dasduino pločom i OLED I2C 0,96” ekranom. Svi oni koriste qwiic tako da se mogu povezati u nekoliko sekundi. Senzor BMP180 može mjeriti barometarski tlak i temperaturu, dok ih OLED zaslon može prikazati. Ploča također dolazi s dvije montažne rupe tako da je možete pričvrstiti na nešto da se neće pomaknuti.

Kako bi senzor dugo radio, savjetujemo vam da ga ne koristite u ekstremnim uvjetima. Prelazak iznad ili ispod temperaturnog raspona sigurno će oštetiti senzor. Isto s pritiskom. Pratite struju koja prolazi kroz njega. Dopuštanje prevelike struje kroz pločicu spalit će senzor i učiniti ga potpuno beskorisnim.
