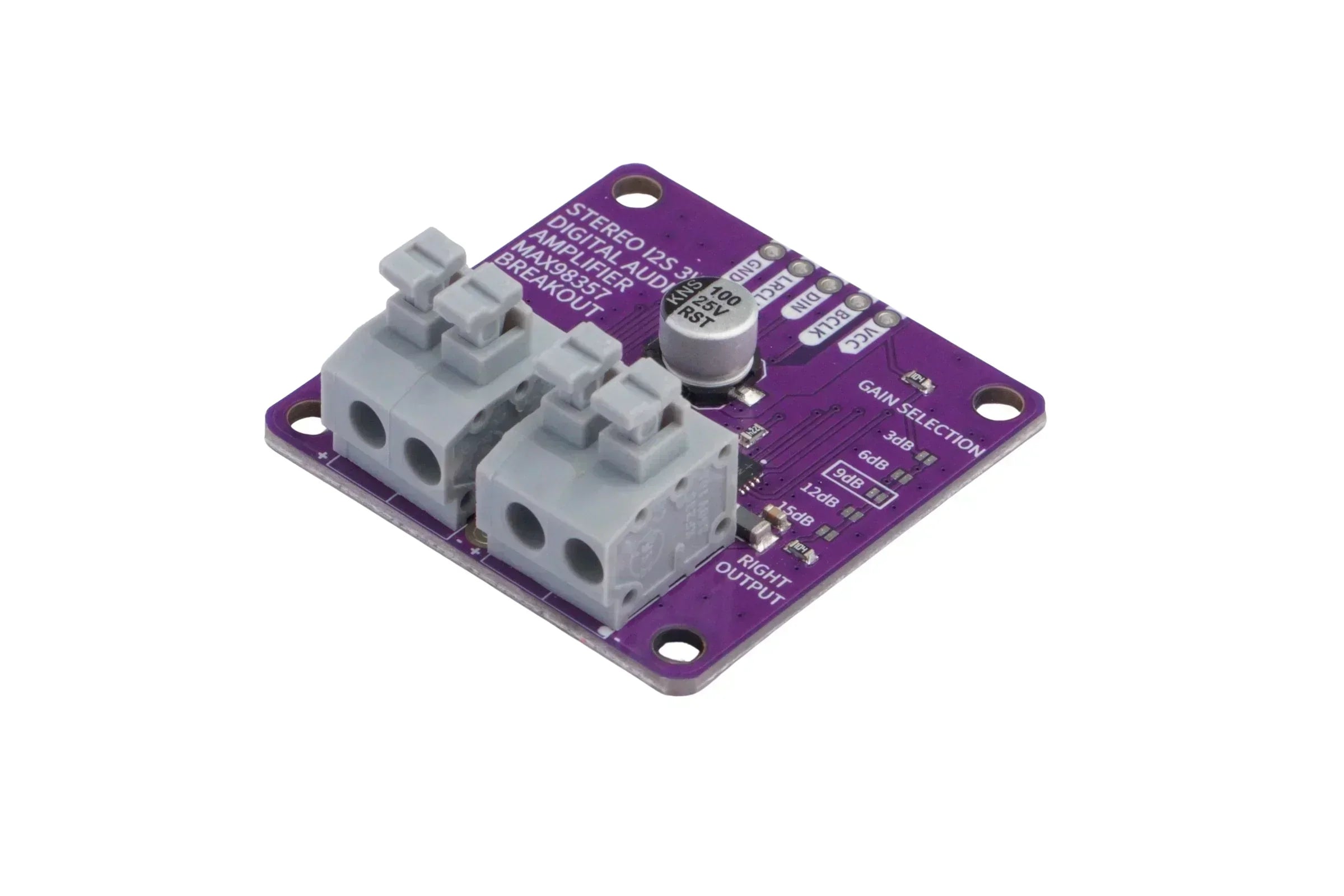

Stereo I2S audio pojačalo MAX98357: Profesionalni audio za vaše DIY projekte

Uvod

Digitalni zvuk tiho je postao glas moderne ugrađene elektronike. Pametni senzori govore, nosivi uređaji reproduciraju upozorenja, igračke reagiraju s osobnošću, a IoT uređaji isporučuju iznenađujuće bogat zvuk iz vrlo malog hardvera. Ova promjena je moguća zahvaljujući novoj generaciji kompaktnih digitalnih pojačala koja omogućuju jednostavnu integraciju visokokvalitetnog zvuka. MAX98357 je glavni primjer, prihvaćajući I²S audio stream izravno iz mikrokontrolera i proizvodeći čist, pojačan izlaz sa samo nekoliko pratećih komponenti.

Razumijevanje digitalnog audio pojačanja

Digitalno audio pojačanje održava signal u digitalnom obliku do konačne faze pretvorbe. MAX98357 interno pretvara i pojačava audio, smanjujući šum i eliminirajući potrebu za vanjskim DAC-ovima ili složenim analognim sklopovima.

Prednosti uključuju:

• manje komponenti
• smanjena buka i distorzija
• nije potreban vanjski DAC
• konzistentna kvaliteta ispisa
• jednostavno ožičenje i softversko upravljanje

Što je I²S i zašto je važan

I²S je namjensko digitalno audio sučelje koje se koristi u pametnim telefonima, Bluetooth zvučnicima i ugrađenim uređajima. Prenosi sinkronizirane audio podatke na lijevi i desni kanal pomoću tri linije:

• BCLK (bitni takt)
• LRCLK (lijevi/desni takt)
• DIN (audio podaci)

Mikrokontroleri poput ESP32 mogu direktno slati audio uzorke na MAX98357, koji ih potom pretvara u pojačani stereo signal.

Značajke digitalnog audio pojačala MAX98357

MAX98357A kombinira digitalno-analogni pretvarač s visokoučinkovitim pojačalom klase D, omogućujući mikrokontroleru da izravno pokreće zvučnik iz I²S audio toka. Može isporučiti oko 3 W izlazne snage ovisno o naponu napajanja i opterećenju zvučnika, a održava nisku razinu šuma, nisku distorziju i jednostavno ožičenje koje odgovara kompaktnim ugrađenim audio dizajnima.

Ključne značajke:

• Integrirani DAC i pojačalo klase D

• Jedan audio kanal po čipu

• Rad s napajanjem od 3,3 V

• Do otprilike 3,2 W izlaza na 4 Ω pri 5 V

• Niska struja mirovanja

• Visoka učinkovitost

• Nizak izlazni šum i THD+N

• Podržava frekvencije uzorkovanja od 8 kHz do 96 kHz

• Moduli prilagođeni eksperimentalnim pločama s dokumentacijom i podrškom za biblioteke

Ožičenje MAX98357 na ESP32

Potrebno je samo napajanje, uzemljenje i tri I²S linije.

I²S veze:

ESP32 pin 26 → BCLK

ESP32 pin 25 → LRCLK

ESP32 pin 27 → DIN

Napajanje:

VCC → 5 V ili 3,3 V

GND dijeljen između ESP32 i pojačala

Zvučnici:

L+ i L−

R+ i R−

Odabir zvučnika i audio formata

Mali zvučnici od 0,5 W do 3 W s impedancijom od 4 ili 8 oma su idealni. WAV datoteke trebaju biti 16-bitne PCM na 44,1 kHz za maksimalnu kompatibilnost s ESP32 audio bibliotekama.

Istaknuti projekt: Ultrazvučni zvučni senzor upozorenja

Ovaj projekt pokazuje kako kombinirati Dasduino CONNECTPLUS, ultrazvučni senzor i pojačalo MAX98357 za stvaranje zvučnog signalnog sustava koji se aktivira udaljenošću. Sustav prati položaj objekta. Ako ostane unutar definiranog polja (40 cm ± 3 cm) pet sekundi, Dasduino CONNECTPLUS reproducira WAV datoteku putem pojačala. Ova metoda sprječava lažna okidanja i osigurava da se upozorenja aktiviraju samo kada su očitanja stabilna.

Cijeli izvorni kod projekta, uključujući sve primjere datoteka i detalje konfiguracije, dostupan je na GitHubu .

Komponente sustava

• Dasduino CONNECTPLUS (baziran na ESP32)
• MAX98357 stereo I²S pojačalo
• Zvučnici od 8 oma
• Ultrazvučni senzor udaljenosti (easyC / I²C)
• microSD modul kartice s WAV datotekom

Kako funkcionira logika detekcije

Senzor daje očitanja udaljenosti svakih 50 ms. Ako očitanje ostane
unutar dometa kontinuirano tijekom postavljenog trajanja, pokreće se reprodukcija.

Logički odlomak:

if (distanceInRange(d, TARGET_DISTANCE, TOLERANCE)) {
    if (!gInRangeTiming) {
        gRangeStartMs = millis();
        gInRangeTiming = true;
    } else if (millis() - gRangeStartMs >= HOLD_TIME_MS) {
        playOnce();
        gInRangeTiming = false;
    }
} else {
    gInRangeTiming = false;
}

Serijsko upravljanje i ručno upravljanje

Firmware uključuje serijsko upravljačko sučelje na 115200 bauda:

• p = sviraj jednom
• l = početak reprodukcije u petlji
• s = zaustavi petlju
• u = omogući način detekcije
• z = onemogući detekciju
• 0–21 = postavljena razina glasnoće

Rješavanje problema i praktični savjeti

• Nema zvuka: provjerite zajedničko uzemljenje, provjerite WAV format, potvrdite ožičenje microSD kartice
• Distorzija: smanjite glasnoću, koristite ispravnu impedanciju zvučnika
• Nestabilno ponašanje: koristite čvrsto napajanje od 5 V
• Problemi s detekcijom: prilagodite vrijeme zadržavanja ili toleranciju

Napredne primjene: IoT audio uređaji

Nakon što shvatite osnove I2S-a i možete pouzdano reproducirati zvukove, pojačalo MAX98357 postaje ulaz u cijeli niz naprednih IoT projekata. Sa samo nekoliko ključnih komponenti kao što su ESP32, Wi-Fi povezivost i I2S audio, možete izgraditi uređaje koji razgovaraju, reagiraju, obavještavaju ili struje sadržaj uživo.

Evo nekoliko inspirativnih ideja:

Pametna kućna glasovna upozorenja
Koristite MQTT poruke iz svog pametnog kućnog središta i reproducirajte kratke govorne uzorke poput „Prozor otvoren“, „Otkriven pokret“ ili „Temperatura previsoka“.

Zvono na vratima povezano s Wi-Fi mrežom
Izradite zvono na vratima s više zvukova ovisno o dobu dana, detekciji posjetitelja ili obavijestima poslanim na vaš telefon.

Zvučnik za status IoT-a
Neka vaš uređaj objavljuje očitanja senzora, Wi-Fi događaje, dovršetak zadataka ili upozorenja sustava pomoću jednostavnih zvučnih uputa.

Mini internetski radio
Napravite mali streaming radio player gdje ESP32 dohvaća online audio stream, a MAX98357 reproducira čist stereo zvuk.

Govorni uređaji i igračke
Dodajte zvučne efekte ili govor robotima izrađenim 3D printerom, interaktivnim instalacijama, muzejskim izložbama ili edukativnim kompletima.

Stereo I2S audio pojačalo čini sve ove projekte iznenađujuće jednostavnima. Nema složenih analognih sklopova o kojima biste se trebali brinuti. S čistim digitalnim zvukom, jednostavnim ožičenjem i softverski vođenim upravljanjem, vaši IoT uređaji mogu lako dobiti vlastiti glas.
