Što je Qwiic?

Uvod

Razvoj moderne elektronike oslanja se na brzu i pouzdanu izradu prototipova. Bez obzira gradite li niz senzora, testirate li novu ideju ili stvarate proizvod, najveće usporavanje često dolazi od ožičenja. Događaju se pogreške, kabeli se miješaju, a izrada prototipova traje puno dulje nego što bi trebalo. Qwiic ekosustav rješava ovaj problem pružajući standardizirani, kompaktni i jednostavan način povezivanja I2C uređaja.

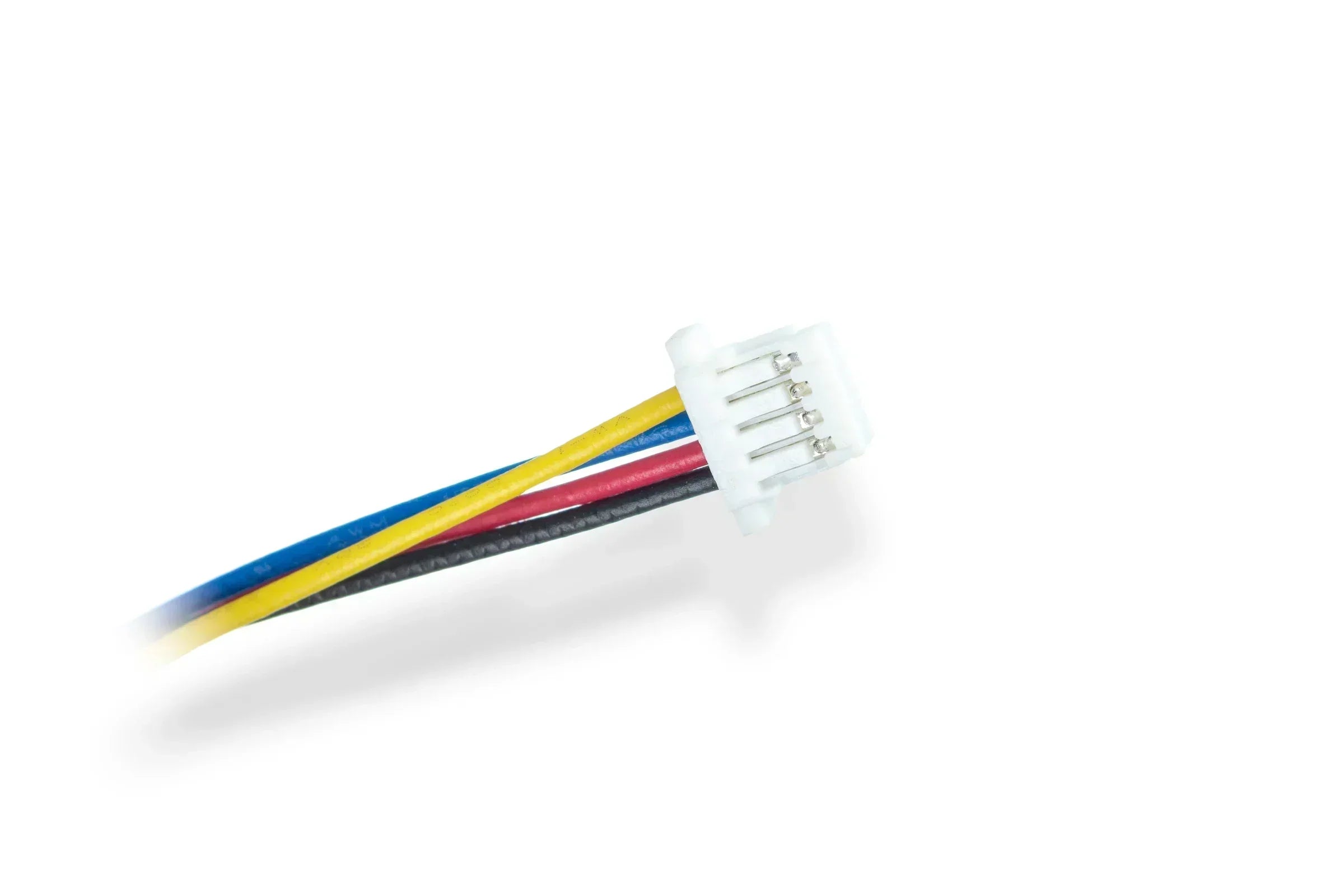

Qwiic je sustav konektora koji uklanja proces lemljenja i smanjuje pogreške u ožičenju gotovo na nulu. Koristi male, polarizirane 4-pinske konektore dizajnirane za I2C komunikaciju, omogućujući svima brzu izradu projekata pomoću mikrokontrolerskih ploča, senzora i aktuatora.

[PRIMJESNO MJESTO ZA SLIKOVNI ŠTAMPAČ 1]

Zašto postoji Qwiic sustav

Ideja iza Qwiica je jednostavna. Spajanje I2C modula s labavim kratkospojnim žicama može biti sporo, sklono pogreškama i nedosljedno kod ponovljenih slaganja. Qwiic stvara pouzdano "plug and play" iskustvo koje radi svaki put.

Svaka Qwiic kompatibilna ploča ima dva 4-pinska konektora. Uključite jedan Qwiic kabel u ploču, drugi kraj spojite na drugi modul i sustav je spreman za upotrebu. Nema lemljenja, brojanja pinova i nema potrebe za dvostrukom provjerom boja žica.

Za svakoga tko želi brže izrađivati prototipove ili graditi čišće projekte, Qwiic pruža jasnu prednost u odnosu na tradicionalno ožičenje.

Kako Qwiic funkcionira

Qwiic sustav koristi I2C protokol. I2C je dizajniran kako bi omogućio komunikaciju više perifernih uređaja s jednom ili više upravljačkih ploča putem samo dvije podatkovne linije. Zbog toga možete povezati mnoge senzore i module zajedno sa samo četiri žice u konektoru.

Raspored pinova na Qwiicu je uvijek isti:

Crna = GND
Crvena = 3.3V
Plava = SDA
Žuta = SCL

Standardizacija je ključna prednost. Kada svaka ploča slijedi isti raspored, eliminiraju se mogućnosti korištenja pogrešne žice ili zamjene SDA i SCL.

Nije potrebno lemljenje

Svaki Qwiic proizvod uključuje konektore koji su već zalemljeni na PCB-u. Za početak korištenja modula potreban vam je samo Qwiic kabel. Spajanje modula traje samo nekoliko sekundi, a rezultat je čisto, pouzdano i ponovljivo postavljanje.

Zbog toga je Qwiic izvrstan izbor za početnike, nastavu, radionice i okruženja za brzu izradu prototipa. Čak i iskusni programeri cijene uštedu vremena pri dodavanju više I2C uređaja tijekom razvoja.

Nema grešaka u ožičenju

Qwiic konektori su polarizirani, tako da se mogu umetnuti samo u jednom smjeru. Ne možete slučajno okrenuti konektor ili zamijeniti pinove za napajanje. To sprječava jedan od najčešćih uzroka kvarova hardvera: neispravno ožičenje.

S Qwiicom nema potrebe provjeravati dijagrame ili uspoređivati boje žica. Sve je ugrađeno u dizajn, a konektor osigurava ispravan i siguran spoj svaki put.

Lančano povezivanje više Qwiic modula

Jedna od najboljih stvari kod Qwiic sustava je ta što možete povezati nekoliko modula u lanac na isti 4-žilni kabel. Budući da sve komunicira putem I²C-a, ne trebaju vam zasebni pinovi ili složeno ožičenje za svaki senzor. Jednostavno uključite jednu ploču u drugu.

Na primjer, s NULA Mini možete spojiti temperaturni senzor TMP117, ultrazvučni senzor udaljenosti i 128×64 SSD1306 OLED zaslon na istu Qwiic sabirnicu. Mikrokontroler očitava temperaturu i udaljenost preko I2C i prikazuje vrijednosti na OLED-u, sve putem jednog lanca konektora umjesto snopa žica. To je glavna ideja iza Qwiica: kombinirati i usklađivati više senzora i zaslona gotovo bez napora ožičenja.

[PRIMJESNO MJESTO ZA SLIKOVNI ŠTAMPAČ 2]

Napomena o I2C adresama

Svaki I2C uređaj ima određenu adresu. Lančano povezivanje funkcionira samo kada svaki uređaj na sabirnici ima jedinstvenu adresu. Ako dva modula dijele istu, komunikacija neće funkcionirati dok ne promijenite jednu od adresa. Mnoge ploče omogućuju promjenu adrese putem kratkospojnika ili konfiguracijskog pina, a adresa je obično otisnuta na tiskanoj pločici.

Što ako vaša ploča nema Qwiic konektor?

Ako imate stariji senzor ili ploču s običnim I2C konektorom, ali bez Qwiic konektora, i dalje ga možete koristiti unutar Qwiic ekosustava. Jednostavan Qwiic adapter može pretvoriti standardni GND, VCC, SDA i SCL konektor u dva Qwiic konektora.

To vam omogućuje ponovnu upotrebu starijeg hardvera bez potrebe za njegovom zamjenom. Dodavanje adaptera odmah čini ploču kompatibilnom sa svim ostalim Qwiic modulima i omogućuje kombiniranje starijih I2C modula s novijim Qwiic dijelovima.

[PRIMJESNO MJESTO ZA SLIKOVNI ŠTAMPANI 3]

Često postavljana pitanja

Koji napon koristi Qwiic?
Svi Qwiic moduli rade na 3.3V. Važno ih je ne koristiti s višim naponima osim ako ploča nije izričito dizajnirana za to. Primjena 5V na 3.3V Qwiic modul može uzrokovati trajna oštećenja.

Koje konektore koristi Qwiic
Qwiic se temelji na 4-pinskim JST SH kompatibilnim konektorima s razmakom od 1,0 mm. Kabeli koriste isti tip konektora na oba kraja.

Koliko dugi mogu biti Qwiic kablovi
Duljina kabela ovisi o performansama I2C-a. Općenito, Qwiic postavke pouzdano rade s duljinama kabela do nekoliko metara, ovisno o korištenim uređajima i ukupnom opterećenju sabirnice. Većina standardnih aplikacija radit će bez problema.

Ideje za projekte pomoću Qwiica

Qwiic sustav je popularan jer je jednostavan, modularan i fleksibilan. Evo nekoliko primjera projekata koji dobro funkcioniraju s Qwiic modulima:

• Kompaktna meteorološka stanica

• Prijenosni mjerač kvalitete zraka

• Višesenzorski zapisivač podataka o okolišu

• Projekt robotike u učionici

• IoT prototip prilagođen početnicima

Budući da Qwiic koristi I2C, ekosustav nastavlja rasti. Novi moduli mogu se dodati bez promjene ožičenja vaše postojeće postavke.

Zašto odabrati Qwiic za svoje projekte

Qwiic je dizajniran za one koji žele brze rezultate bez žrtvovanja pouzdanosti. Uklanja složenost koja se često nalazi u razvoju hardvera i uvodi čist, konzistentan standard za povezivanje elektroničkih modula.

Bilo da ste početnik u učenju elektronike, hobist koji gradi pametne kućne uređaje ili profesionalac koji izrađuje prototipove, Qwiic vam pomaže da radite brže i s manje pogrešaka.

Ako tražite senzore, breakout ploče ili razvojne ploče s Qwiic konektorima, pogledajte rastući izbor u našoj trgovini. Qwiic ekosustav čini izradu prototipa jednostavnom, čistom i ugodnom.
