3x Soldered USB-C female vertical connector breakout

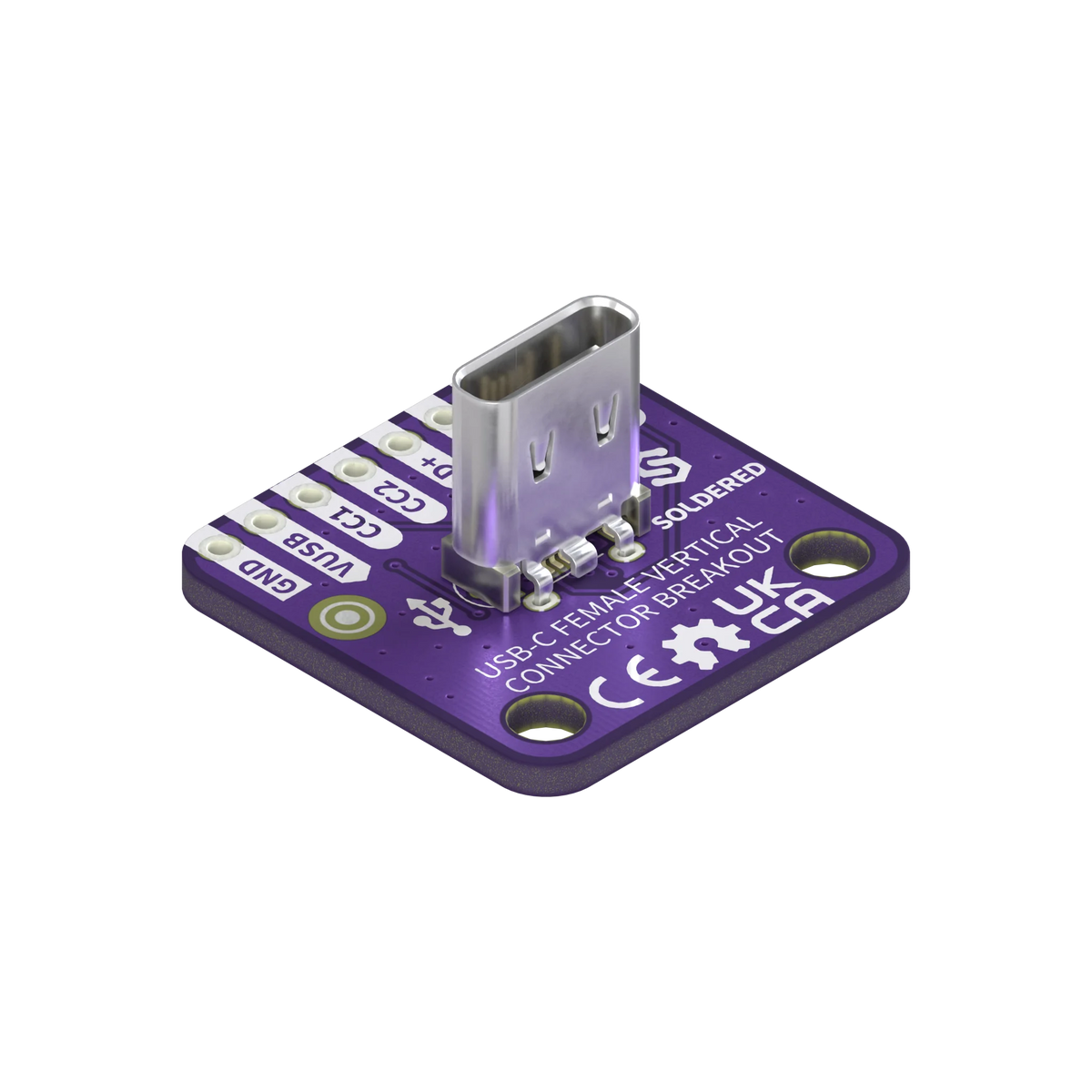

USB-C Female Vertical Connector Breakout izvodi sve USB 2.0 linije USB-C utičnice na red header pinova s razmakom 2.54 mm. Utičnica stoji okomito, pa kabel spajaš odozgo, a ne sa strane. U pakiranju dobivaš tri pločice.

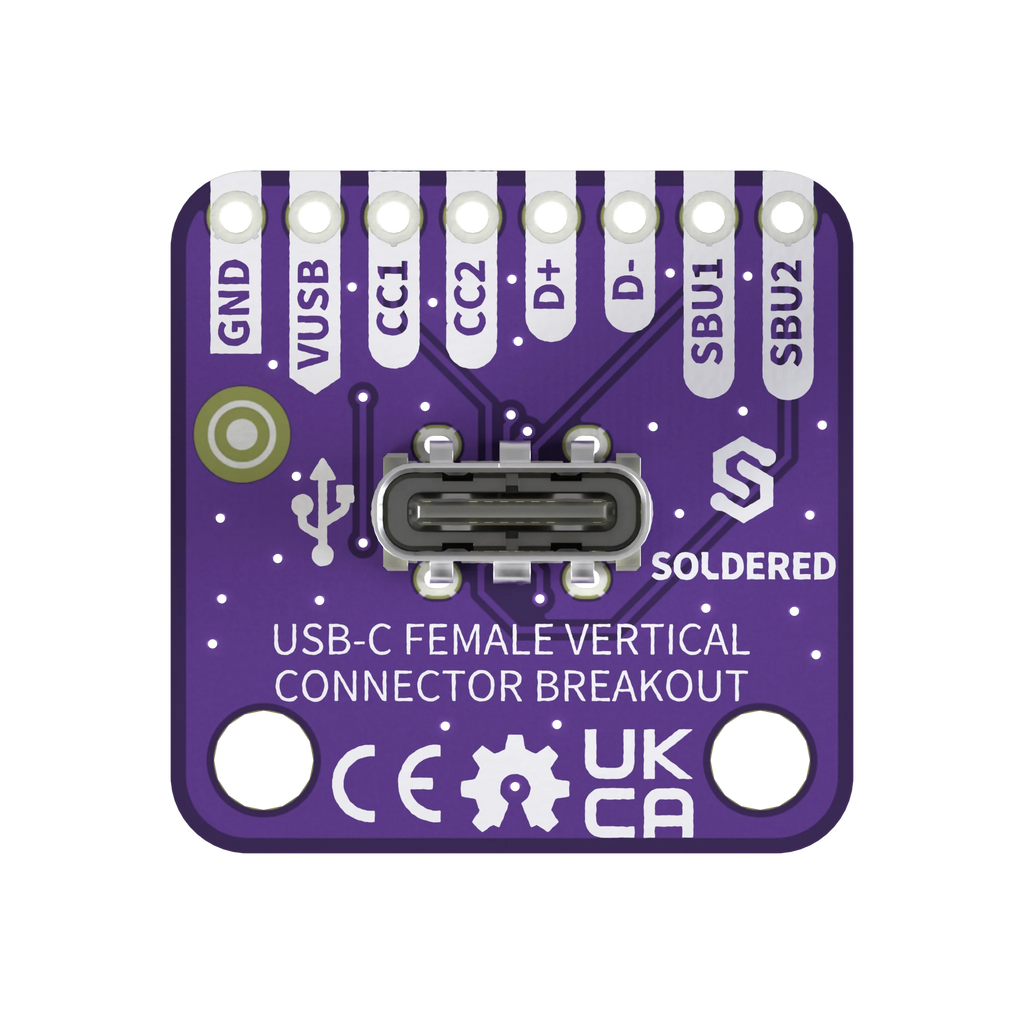

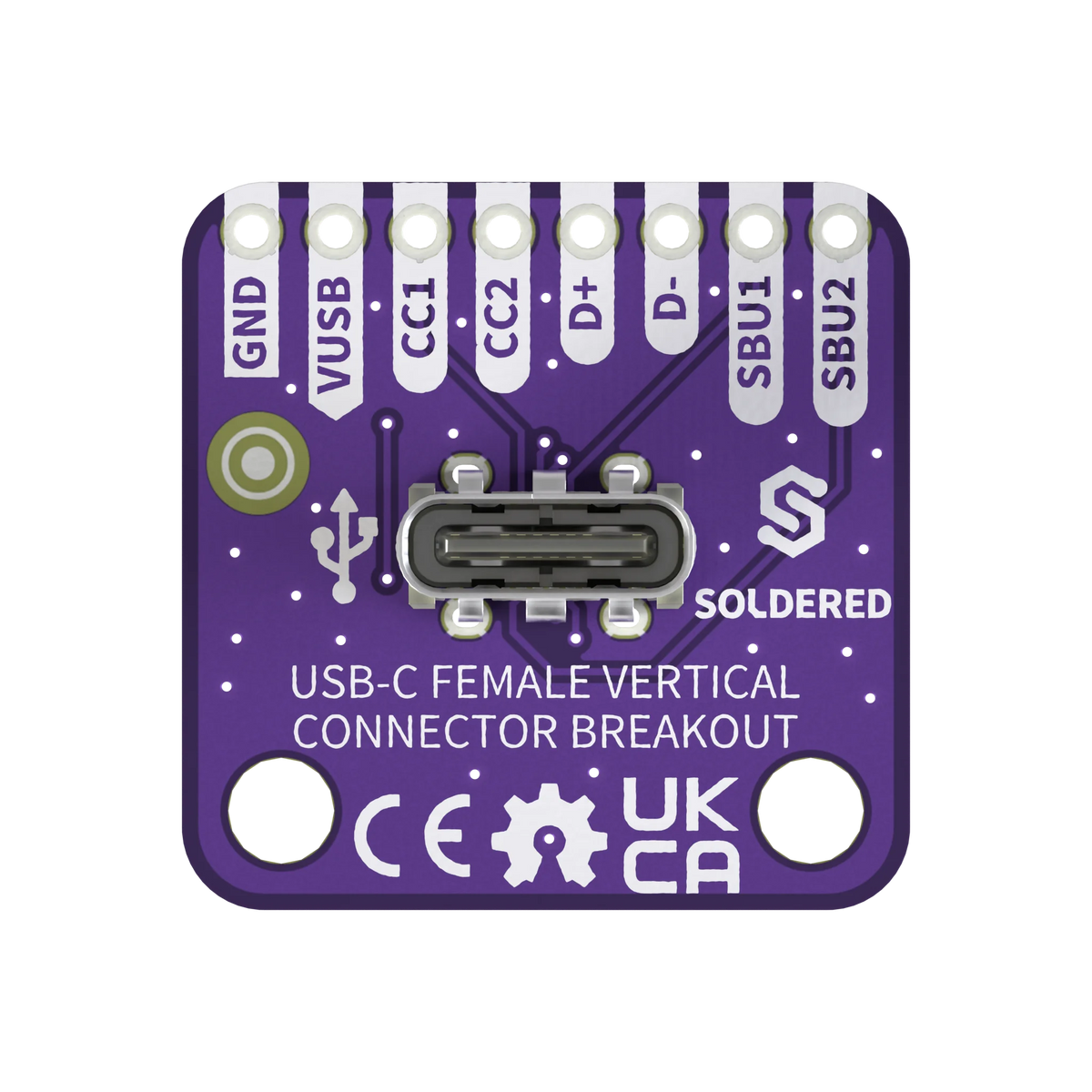

Osam pinova su GND, VUSB, CC1, CC2, D+, D-, SBU1 i SBU2. VUSB je linija od 5 V iz kabela, a D+ i D- prenose USB 2.0 podatke. CC1 i CC2 su konfiguracijske linije koje USB-C izvor napajanja provjerava prije nego što uključi 5 V. SBU1 i SBU2 su pomoćne linije koje koriste neki USB-C načini rada.

Između utičnice i pinova nema ničega, pa ti odlučuješ čemu pločica služi. Zalemi header s donje strane i pločica staje u breadboard s utičnicom okrenutom prema gore. Dvije rupe od 3.2 mm služe za pričvršćivanje vijcima na ploču ili kućište.

Napomena:

• Pločica nema otpornike na CC1 i CC2. Da bi dobio 5 V iz USB-C punjača ili preko USB-C na USB-C kabela, spoji otpornik od 5.1 kΩ sa svakog CC pina na GND. USB-A na USB-C kabel daje 5 V i bez njih.
• Header pinovi dolaze nezalemljeni.

• Konektor: USB-C ženski, okomiti, 16 pinova
• Pinovi: GND, VUSB, CC1, CC2, D+, D-, SBU1, SBU2
• Podatkovne linije: samo USB 2.0, bez SuperSpeed parova
• CC otpornici: nisu ugrađeni
• Header: 8 pinova, razmak 2.54 mm, nezalemljen
• Dimenzije: 22 × 22 mm
• Rupe za montažu: 2 × 3.2 mm
• U pakiranju: 3 pločice
• Nazivni napon: 20 V (konektor)
