GNSS GPS Breakout NEO-M9N-00B
€59,95
Preskoči do informacija o proizvodu
SKU: 333378
€59,95
Dodaci
Dodaci
24/7 doživotna korisnička i tehnička podrška
2 godine jamstva - bez ikakvih pitanja
Sveobuhvatna dokumentacija
Sve otvorenog koda
Proizvedeno u EU
Dizajnirano i proizvedeno u Hrvatskoj.
Na zalihi u EU skladištu
Slanje iz Hrvatske, brza dostava u EU.
Popusti za količinu
Cijene za obrazovne i OEM korisnike na upit.
2-godišnje jamstvo
Standardno EU dvogodišnje jamstvo na sve proizvode tvrtke Soldered.
Besplatna tehnička podrška
Naši inženjeri besplatno odgovaraju na vaša pitanja.
Qwiic
Qwiic konektor bez lemljenja, povežite ga na bilo koju Qwiic pločicu jednim kabelom.
Kompatibilno s probnom pločom
Razmak pinova 2,54 mm, kompatibilno s bilo kojom prototipnom pločom.
Kompatibilno s LEGO-om
Rupe za montažu odgovaraju LEGO razmaku i veličini čepova.
Opis
GPS Breakout NEO-M9N-00B koristi u-bloxov NEO-M9N prijemnik za praćenje GPS, GLONASS, Galileo i BeiDou sustava istovremeno, postižući horizontalnu točnost od 2,0 m CEP. Izlazni podaci su u NMEA 0183 i UBX binarnim formatima.

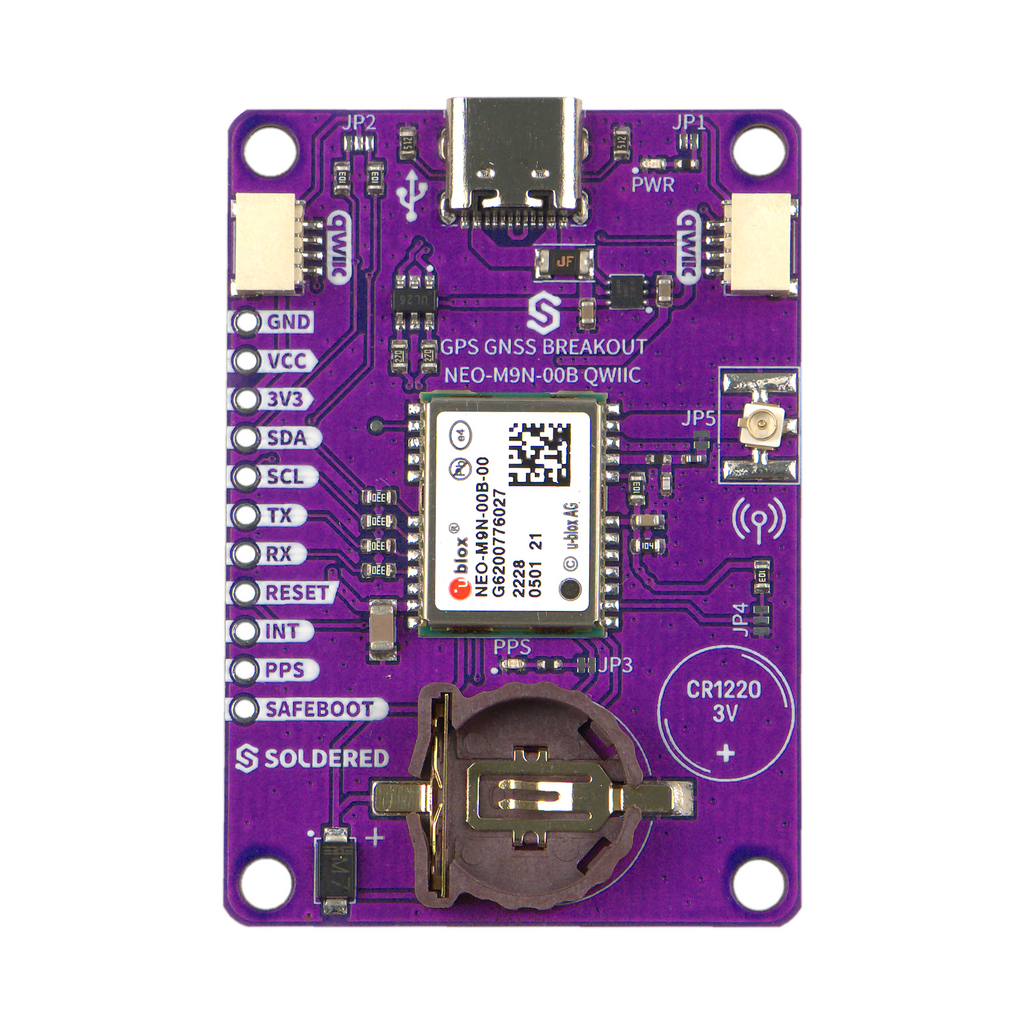

Komunicira putem UART ili I2C, s JP4 skakačem koji odabire koji je aktivan (zatvoren za I2C, otvoren za UART). I2C adresa je fiksirana na 0x42. PPS pin izlazi konfigurabilni signal od 1 impulsa u sekundi sinkroniziran s GNSS vremenom, što je korisno za vremensko označavanje podataka drugih senzora. Dva Qwiic konektora omogućuju I2C povezivanje bez lemljenja.
Ploča radi na 3,3V, s ugrađenom regulacijom za sustave od 5V, i mjeri 38 x 54 mm s dvije montažne rupe za M3 vijke. Odvojeni skakači kontroliraju LED-ove za status napajanja i PPS, a peti skakač povezuje RF filter antene.
Tehničke specifikacije
- IC: u-blox NEO-M9N
- GNSS podrška: GPS, GLONASS, Galileo, BeiDou (istovremeno)
- Točnost pozicioniranja: 2,0 m CEP horizontalno
- Izlaz podataka: NMEA 0183, UBX binarni
- Komunikacija: UART ili I2C (odabir putem JP4 skakača)

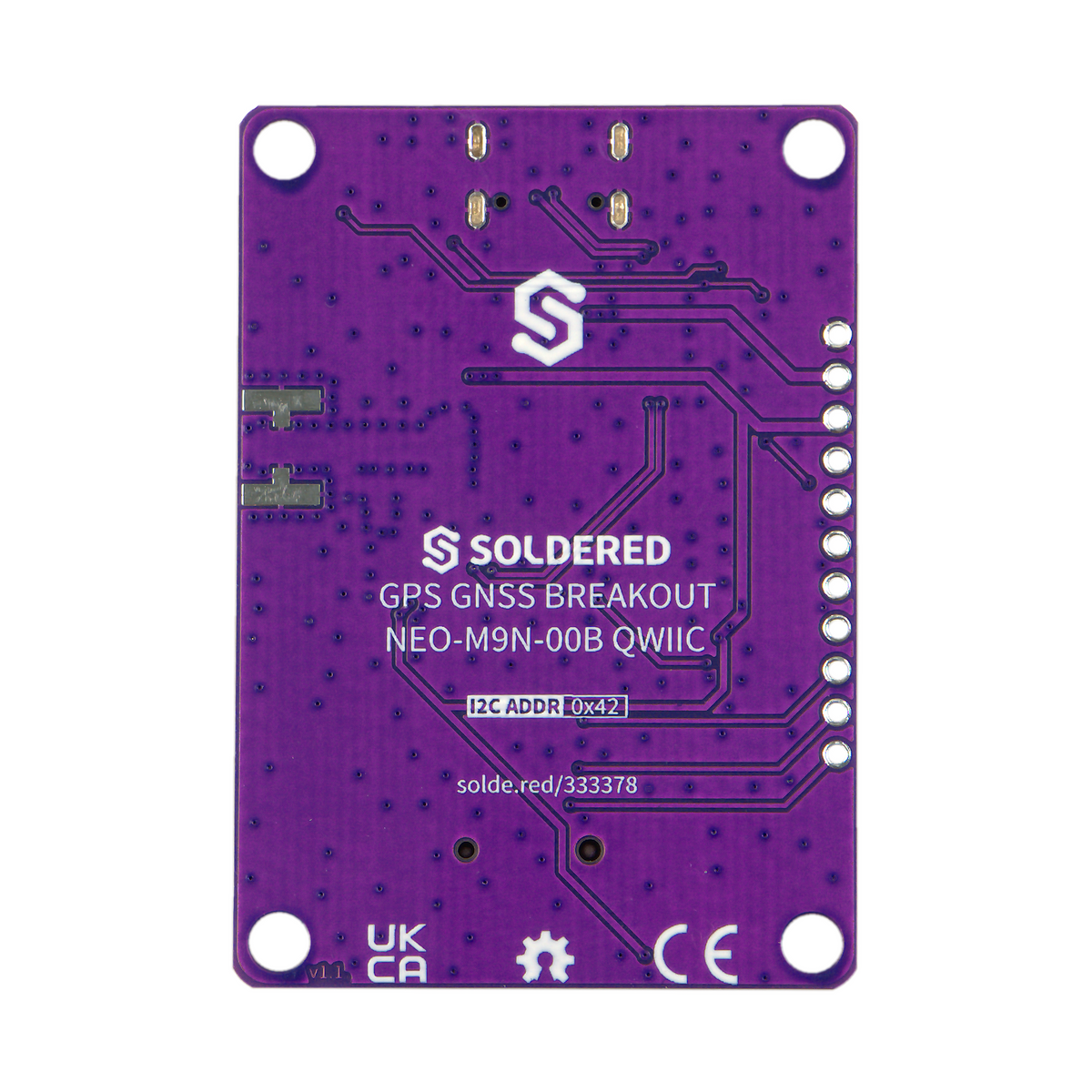

- I2C adresa: 0x42 (fiksna)
- Vremenski impuls: Konfigurabilni 1PPS izlaz
- Napon rada: 3,3V (ugrađeni regulator za kompatibilnost s 5V)
- Konektor: 2x Qwiic (prije qwiic)
- Dimenzije: 38 x 54 mm / 1,5 x 2,1 inča
