Soldered NULA Dual ESP32-C5
€14,95
Preskoči do informacija o proizvodu
SKU: 333403
€14,95
Dodaci
Dodaci
24/7 doživotna korisnička i tehnička podrška
2 godine jamstva - bez ikakvih pitanja
Sveobuhvatna dokumentacija
Sve otvorenog koda
Proizvedeno u EU
Dizajnirano i proizvedeno u Hrvatskoj.
Na zalihi u EU skladištu
Slanje iz Hrvatske, brza dostava u EU.
Popusti za količinu
Cijene za obrazovne i OEM korisnike na upit.
2-godišnje jamstvo
Standardno EU dvogodišnje jamstvo na sve proizvode tvrtke Soldered.
Besplatna tehnička podrška
Naši inženjeri besplatno odgovaraju na vaša pitanja.
Kompatibilno s Arduinom
Uključite ga u bilo koju Arduino pločicu i počnite kodirati u roku od nekoliko minuta.
Kompatibilno s MicroPythonom
Ubacite drivere na svoju pločicu pripremljenu za MicroPython i pokrenite , bez potrebe za kompajliranjem.
Qwiic
Qwiic konektor bez lemljenja, povežite ga na bilo koju Qwiic pločicu jednim kabelom.
Kompatibilno s probnom pločom
Razmak pinova 2,54 mm, kompatibilno s bilo kojom prototipnom pločom.
Opis

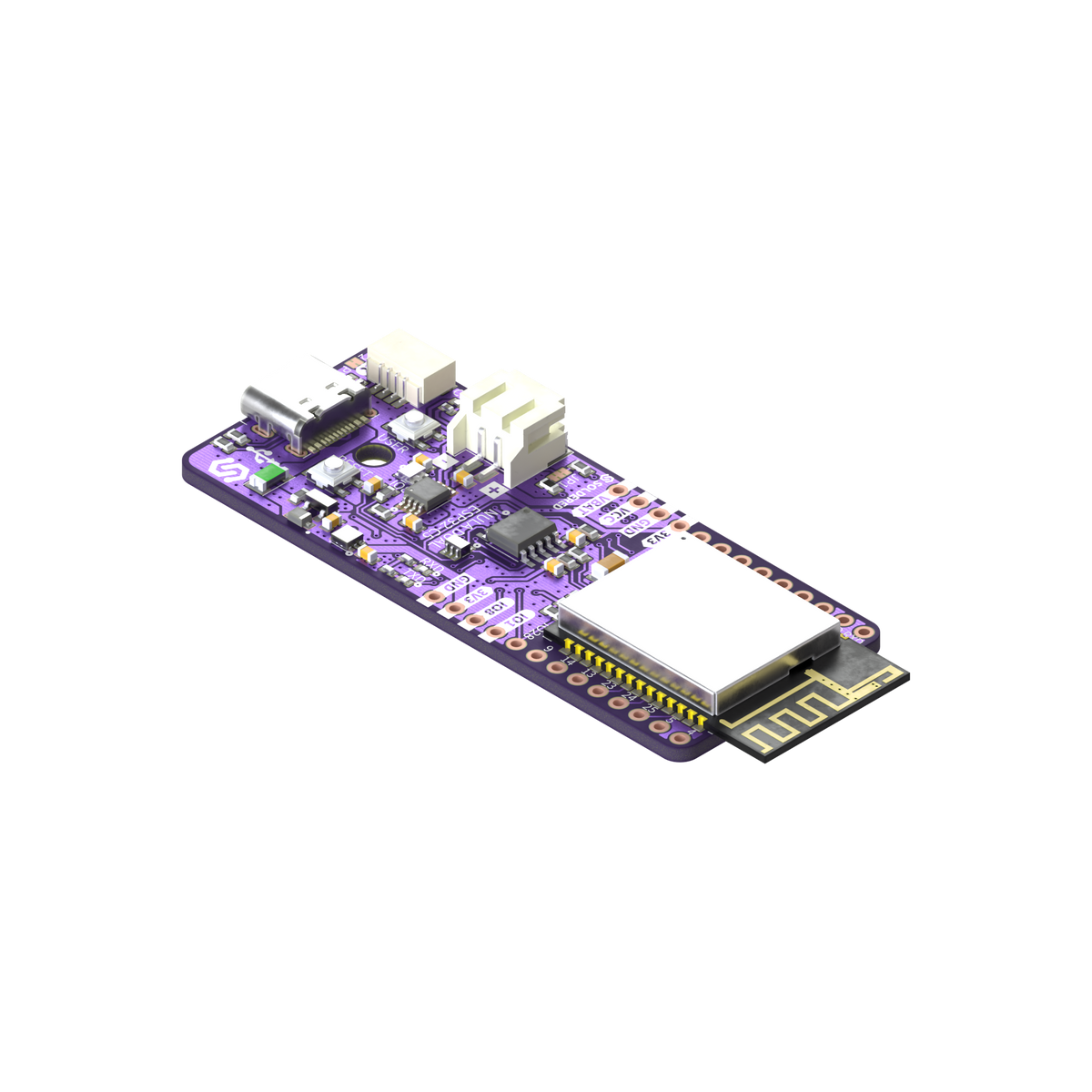

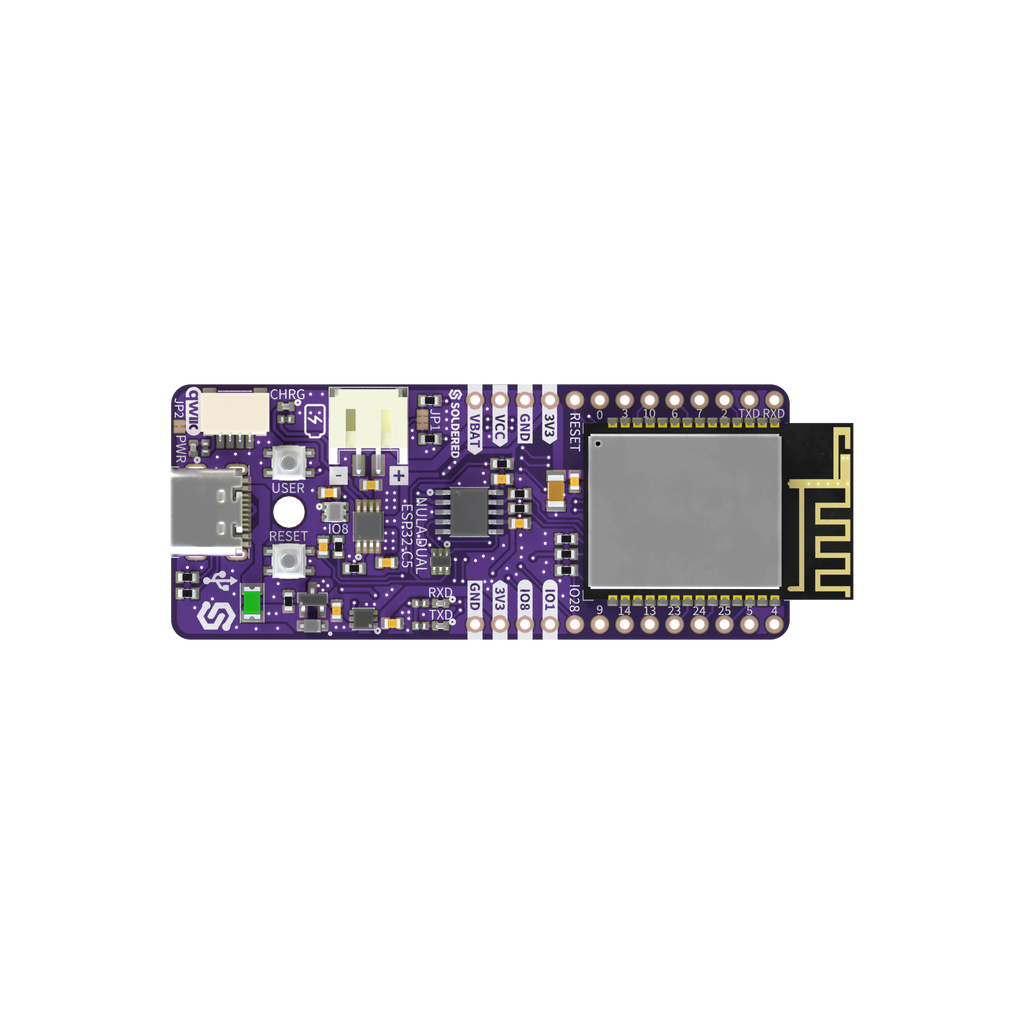

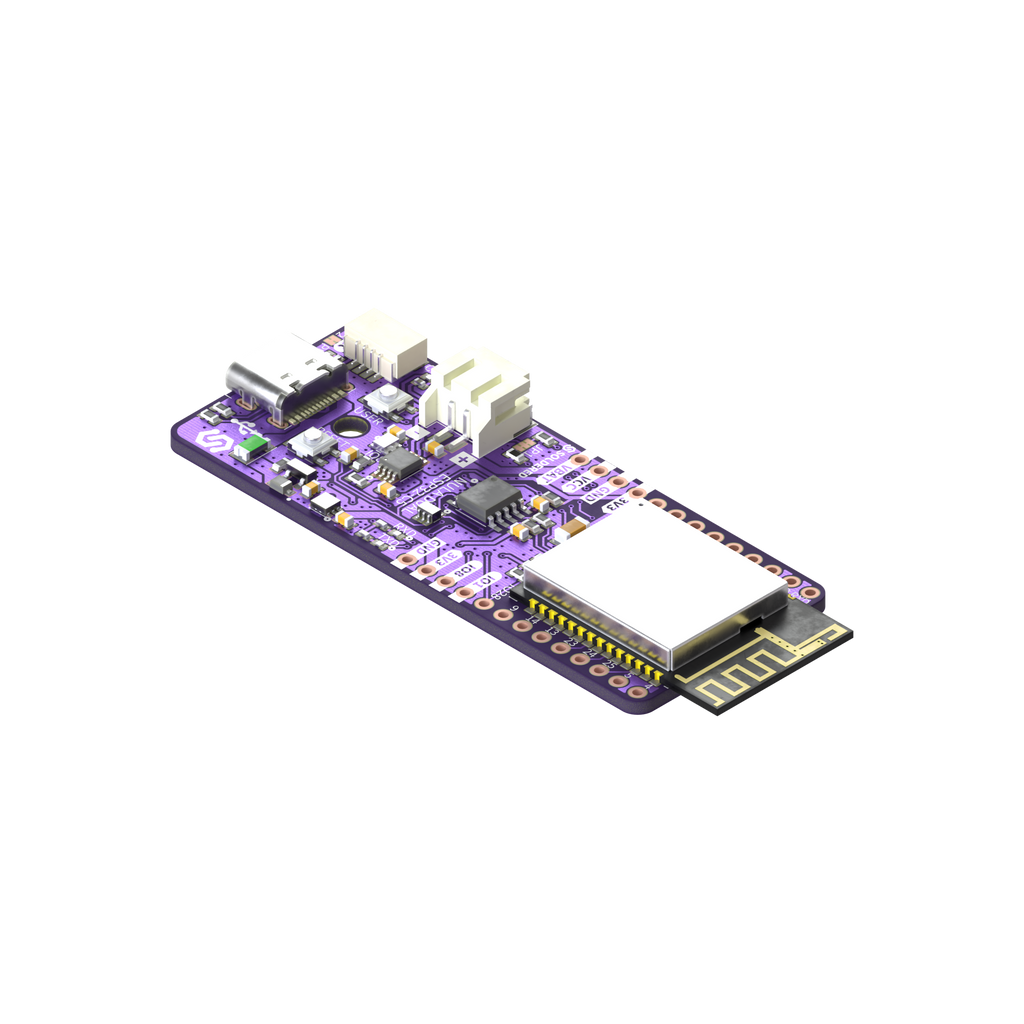

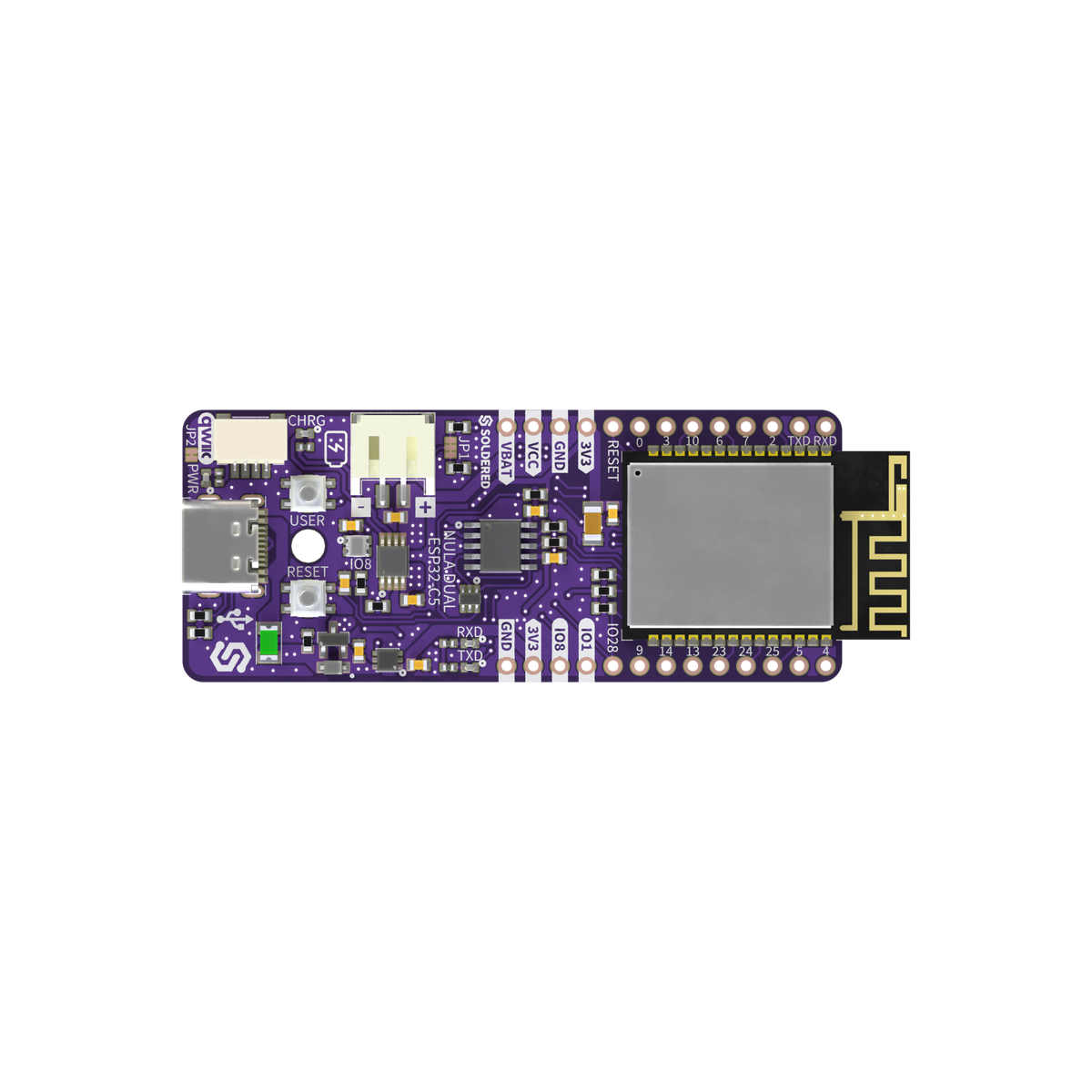

NULA Dual ESP32-C5 je razvojna pločica s modulom ESP32-C5-WROOM-1 tvrtke Espressif. Njegov radio radi Wi-Fi 6 u pojasu od 2.4 GHz i u pojasu od 5 GHz, a podržava i Bluetooth LE, Zigbee i Thread. Projekt možeš spojiti na zagušenu mrežu od 2.4 GHz ili na 5 GHz, a s iste pločice komunicirati s mobitelom i uređajima u 802.15.4 mesh mreži.
Modul ima 32-bitnu RISC-V jezgru do 240 MHz, 384 KB SRAM memorije, 8 MB flash memorije i 8 MB PSRAM memorije. U deep sleep načinu s uključenim RTC timerom modul troši 12 µA. Punjač TP4056M na pločici puni jednoćelijsku Li-ion bateriju preko USB-a strujom od 400 mA, a pločica sama prelazi na bateriju kad izvučeš kabel. Regulator TPS7A2633 daje napajanje od 3.3 V.
USB-C ide preko USB-serijskog čipa CH340K s automatskim resetom, pa kod učitavaš bez pritiskanja tipki. 19 GPIO pinova izvedeno je na dva 13-pinska headera s razmakom od 2.54 mm koji stanu u breadboard; dolaze nezalemljeni. Qwiic konektor ima pull-up otpornike od 10 kΩ na SDA i SCL, pa senzore spajaš bez lemljenja. Na pločici su i RGB LED WS2812B na IO8, korisnička tipka na IO28 i tipka za reset. Pločicu programiraš u okruženju Arduino IDE s ESP32 paketom tvrtke Espressif, u okruženju MicroPython s generičkim firmwareom za ESP32-C5 ili u okruženju ESP-IDF.
Tehničke specifikacije
- Modul: ESP32-C5-WROOM-1-N8R8, PCB antena
- Procesor: 32-bitni RISC-V, jedna jezgra, do 240 MHz
- Memorija: 384 KB HP SRAM, 16 KB LP SRAM, 8 MB flash, 8 MB PSRAM
- Wi-Fi: Wi-Fi 6 (802.11ax), 2.4 GHz i 5 GHz
- Bluetooth: Bluetooth 5 (LE), certificiran za Bluetooth Core 6.0
- IEEE 802.15.4: Zigbee i Thread
- USB: USB-C, USB-serijski čip CH340K, automatski reset, osigurač od 500 mA
- GPIO: 19 na dva 13-pinska headera s razmakom od 2.54 mm, logika od 3.3 V
- Qwiic: 1 konektor, SDA na IO4, SCL na IO5, pull-up otpornici od 10 kΩ prema 3.3 V (kratkospojnik JP1)
- Baterija: 2-pinski JST konektor, punjač TP4056M, napon punjenja 4.2 V, struja punjenja 400 mA
- Napajanje: USB-C 5 V, baterija ili 3.7 V do 5.3 V na pinu VCC
- Regulator: TPS7A2633, 3.3 V, 500 mA
- Na pločici: RGB LED WS2812B-2020 na IO8, korisnička tipka na IO28, tipka za reset, LED diode za napajanje, punjenje, TX i RX
- Potrošnja u deep sleep načinu (modul): tipično 12 µA, uključeni RTC timer i LP memorija
- Dimenzije: 26 x 63 mm
- Rupa za montažu: 1x 3.2 mm
