Opis

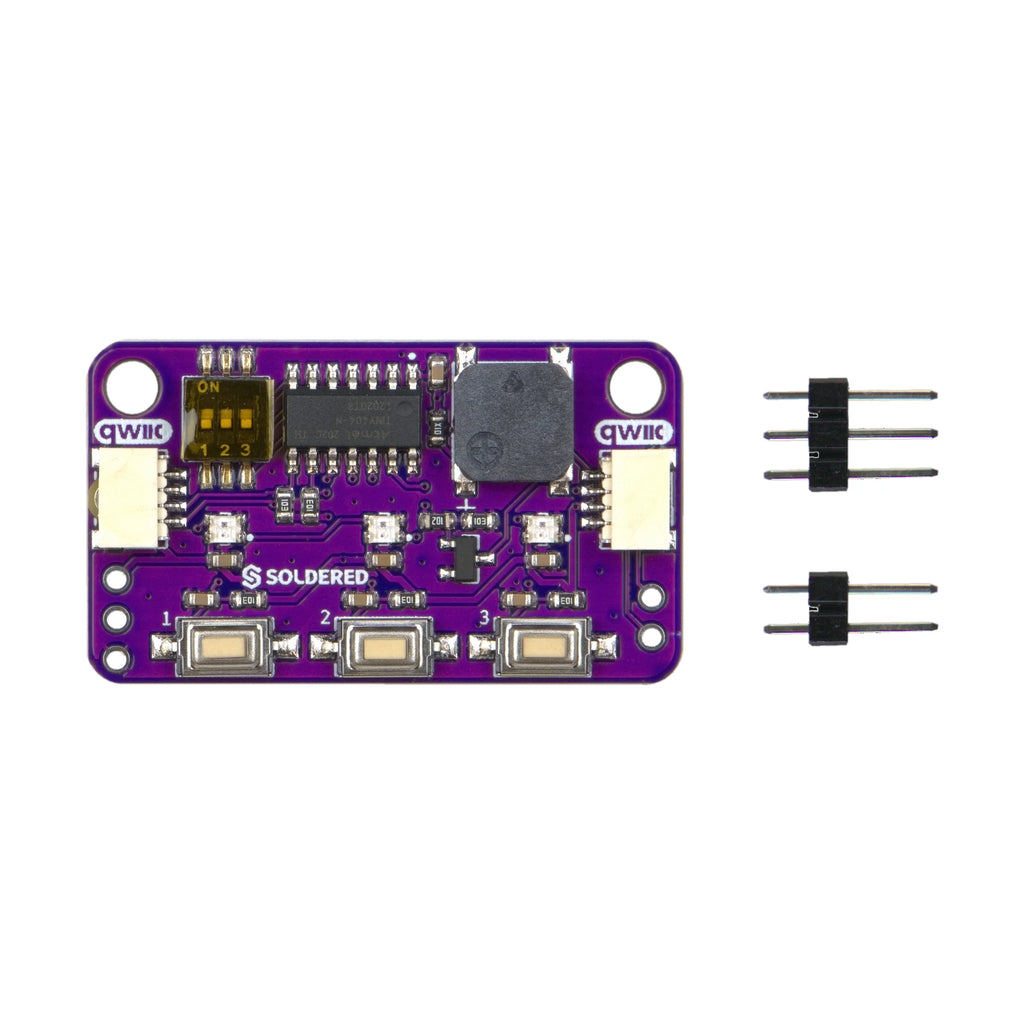

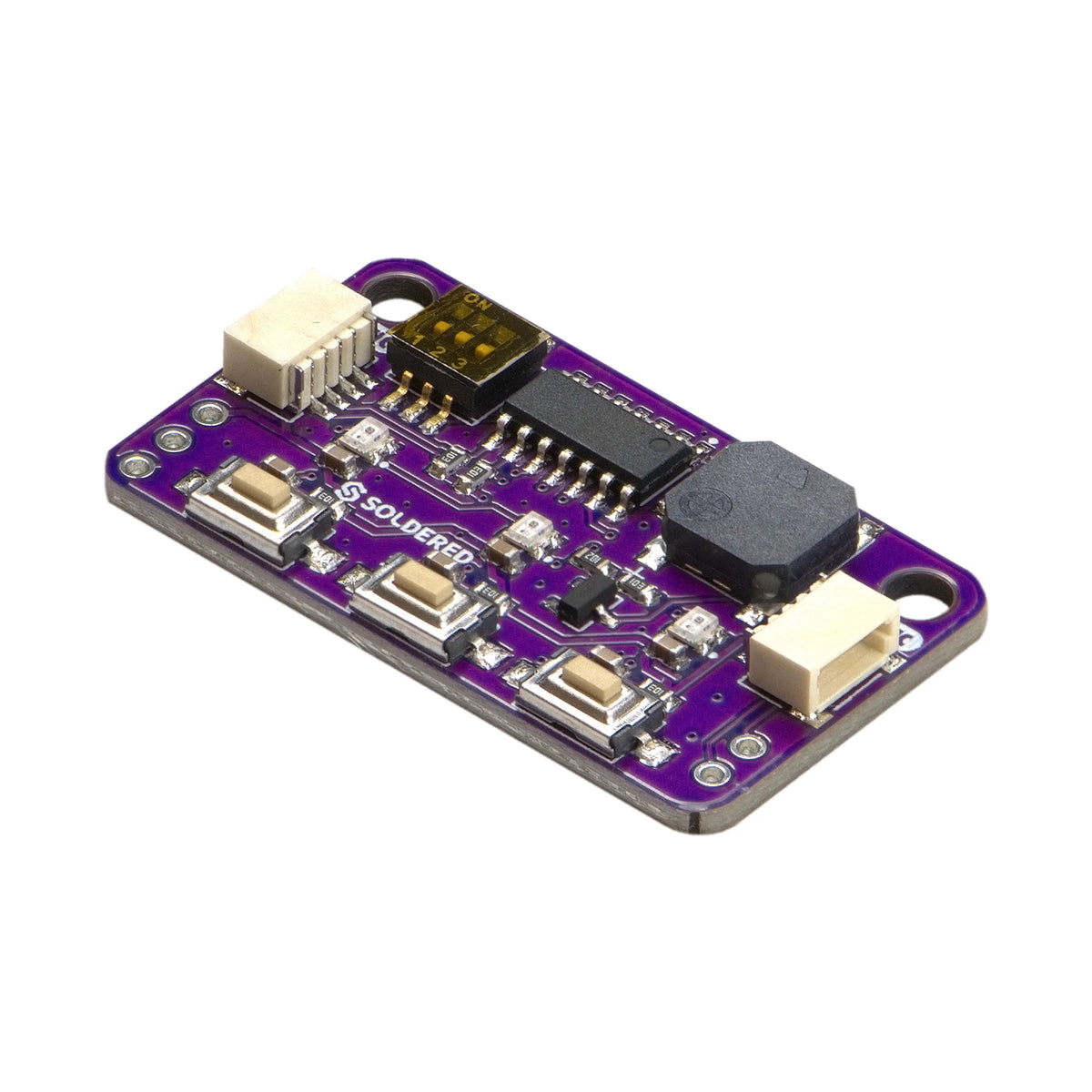

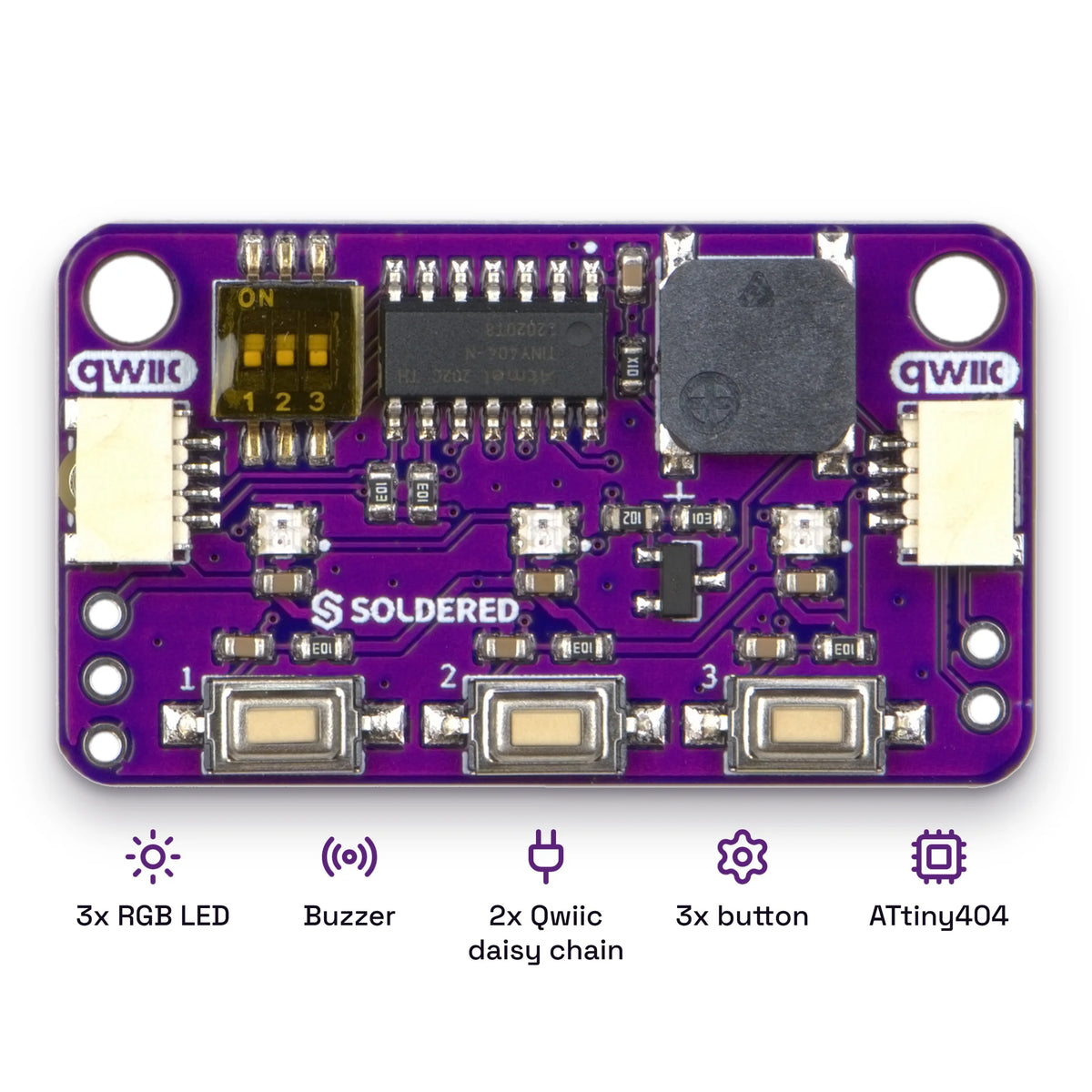

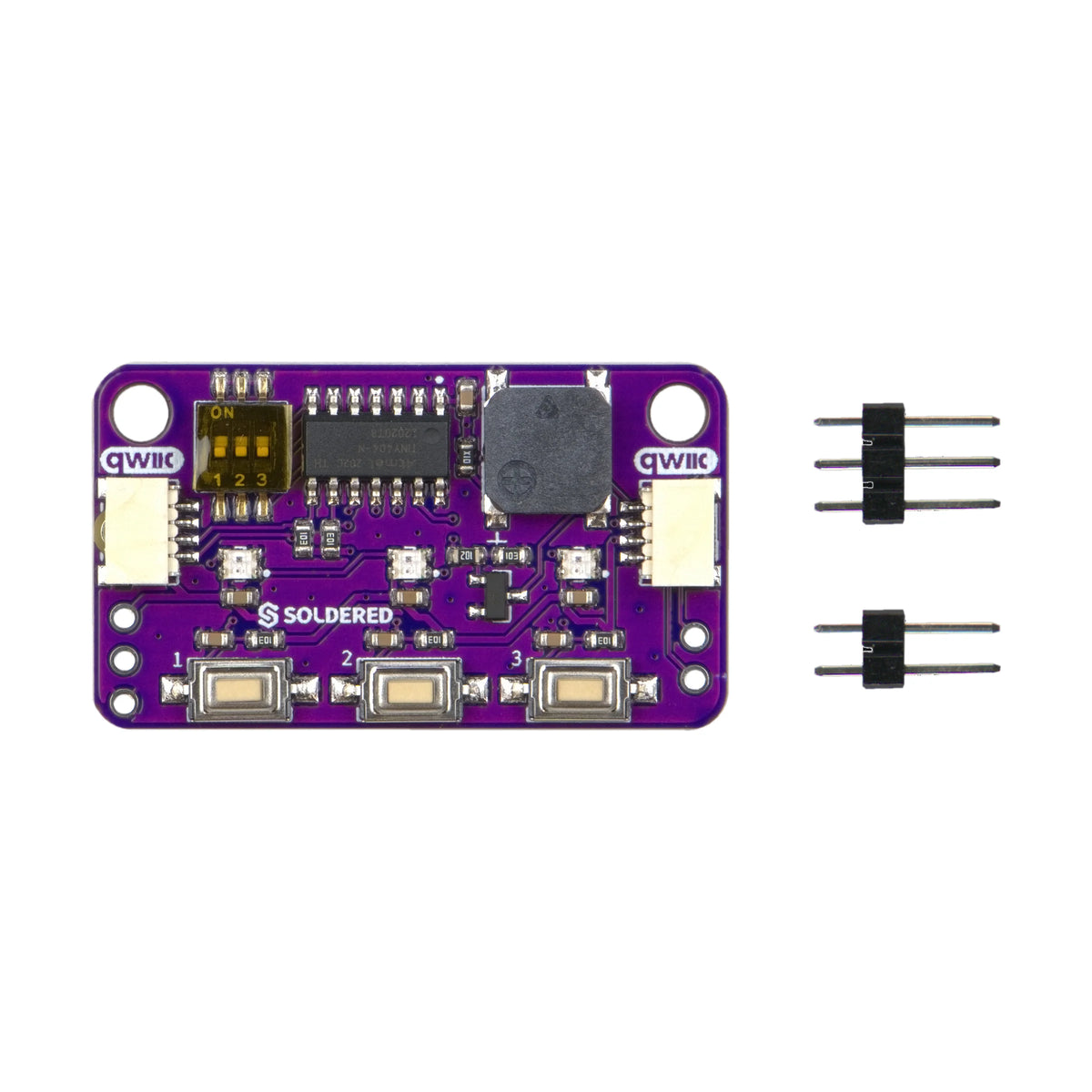

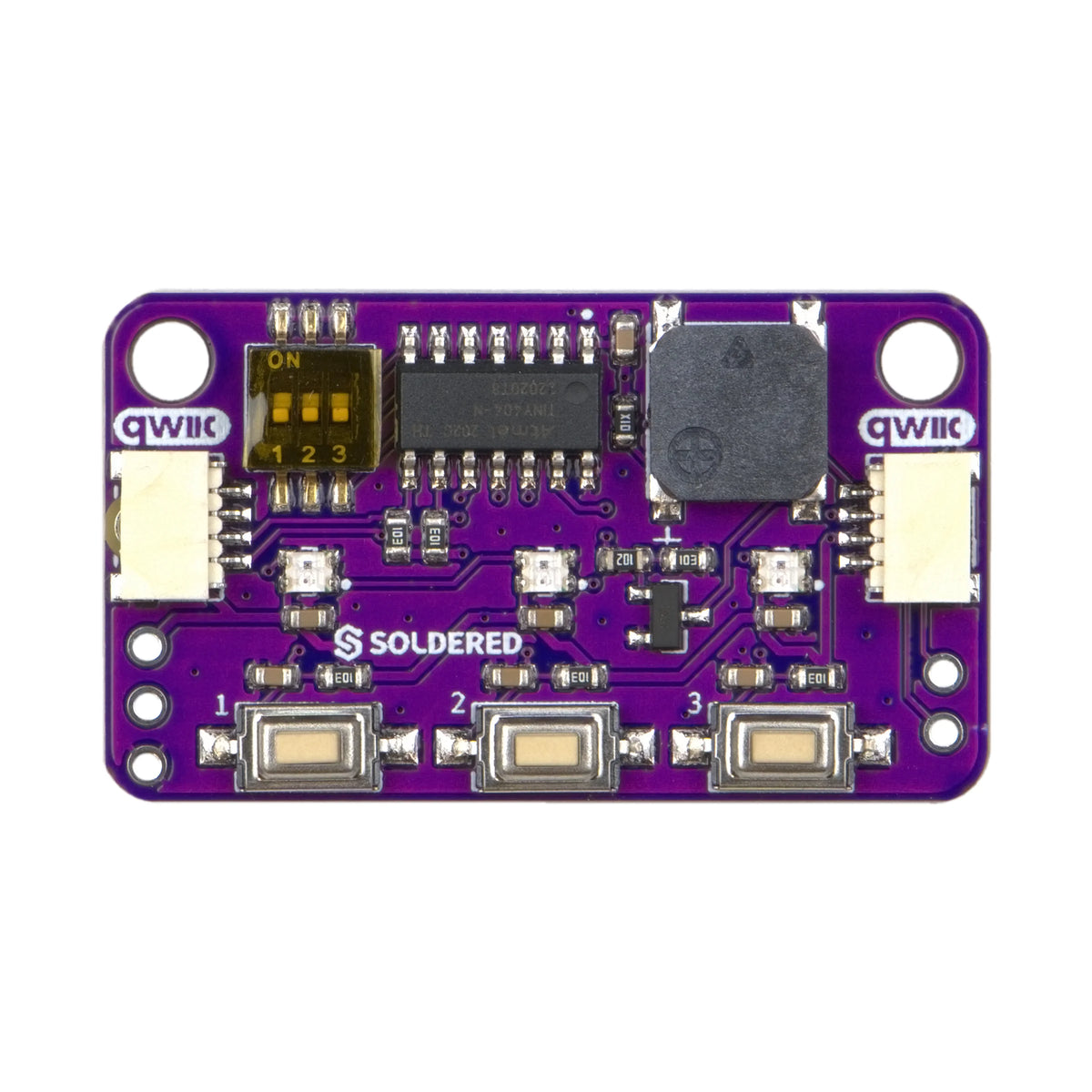

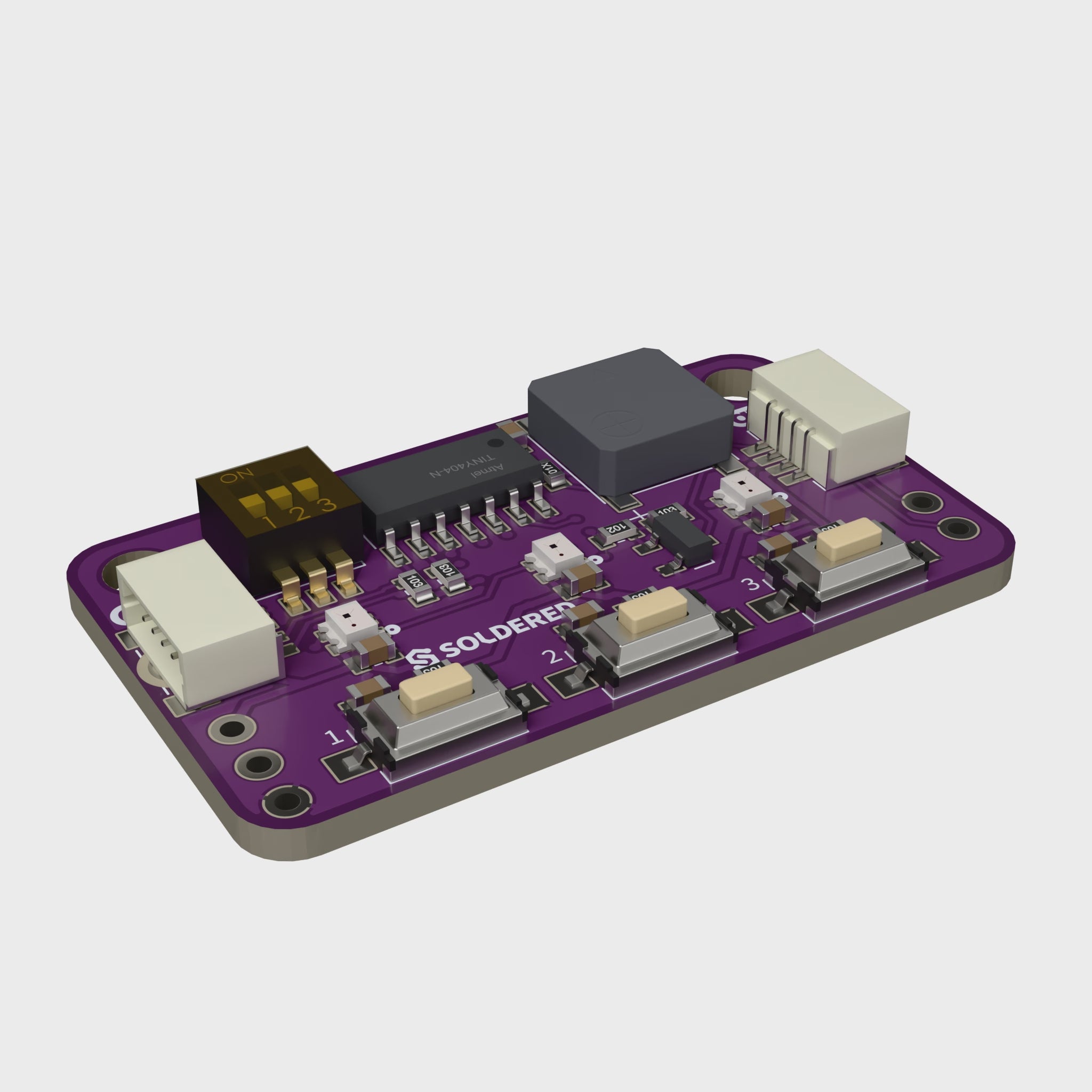

Button, LED & Buzzer Board with Qwiic na jednoj maloj pločici daje ti tri tipkala, tri RGB LED diode i zujalicu. Svime upravlja ATtiny404 na samoj pločici, pa su tvom mikrokontroleru dovoljne dvije I2C linije.

Spoji je Qwiic kabelom, bez lemljenja. Tvoj kod čita koja su tipkala pritisnuta, svakoj od tri WS2812B LED diode postavlja bilo koju boju i pušta ton na pasivnoj zujalici na frekvenciji koju odabereš, u Hz.

Tri prekidača na pločici postavljaju I2C adresu, od 0x30 do 0x37. Na istu sabirnicu možeš spojiti do osam pločica, a drugi Qwiic konektor prosljeđuje sabirnicu sljedećoj.

Soldered Arduino biblioteka umjesto tebe preuzima I2C komunikaciju i dolazi s primjerima za tipkala, LED diode i zujalicu.

Napomena:

Pločica radi na 3.3 V, koje dobiva preko Qwiic konektora.
Kad su sva tri prekidača u položaju OFF, pločica koristi zadanu adresu 0x30.

Tehničke specifikacije

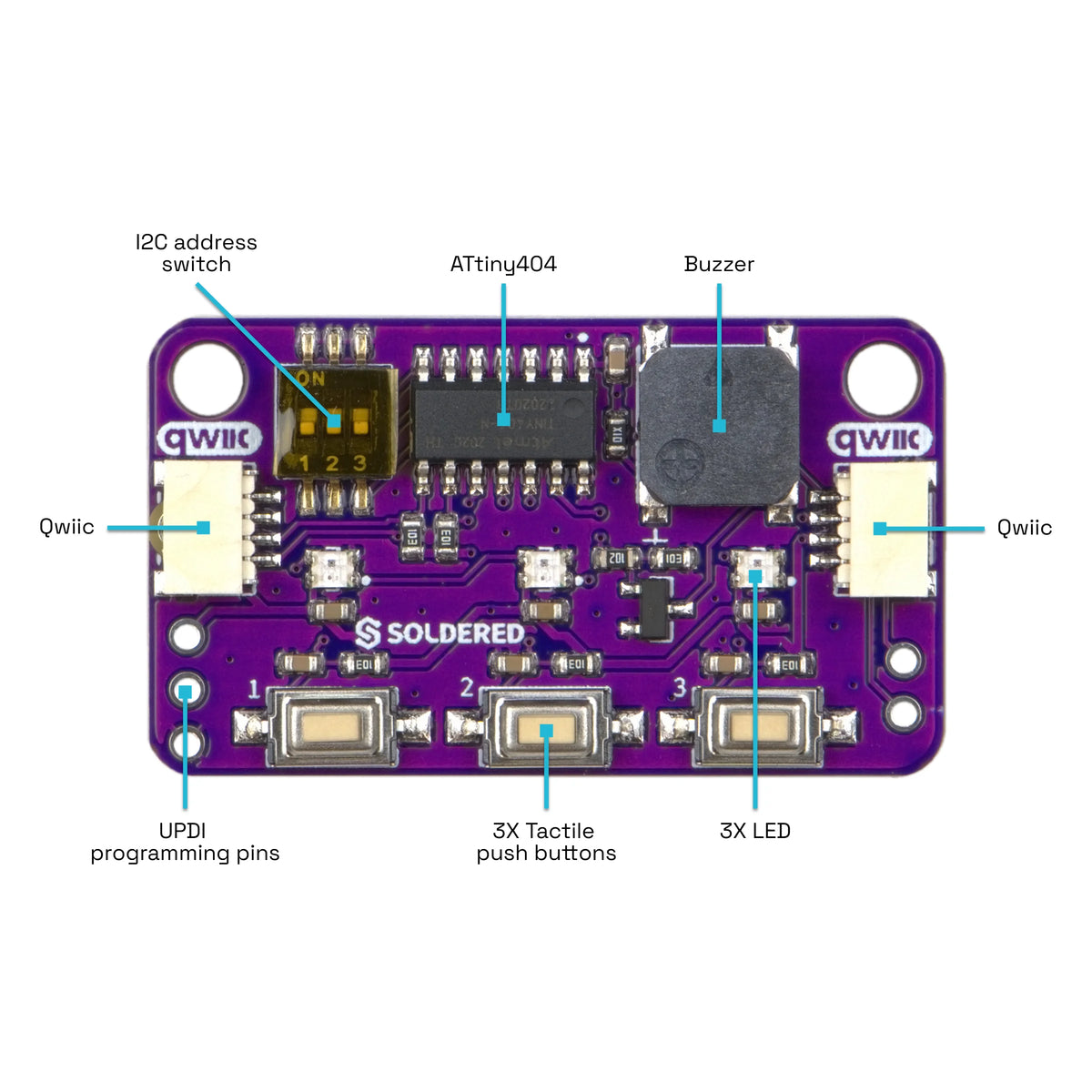

Kontroler: ATtiny404 (I2C slave)
Ulazi: 3 tipkala s pull-up otpornicima od 10 kΩ i kondenzatorima od 100 nF protiv titranja kontakata
LED diode: 3 × WS2812B-2020 RGB, 8 bita po kanalu boje
Zujalica: pasivna magnetska zujalica (MLT-7525), pogon preko tranzistora, frekvencija se zadaje u Hz
Sučelje: I2C, zadana adresa 0x30
Odabir adrese: DIP prekidač s 3 položaja, 0x30 - 0x37

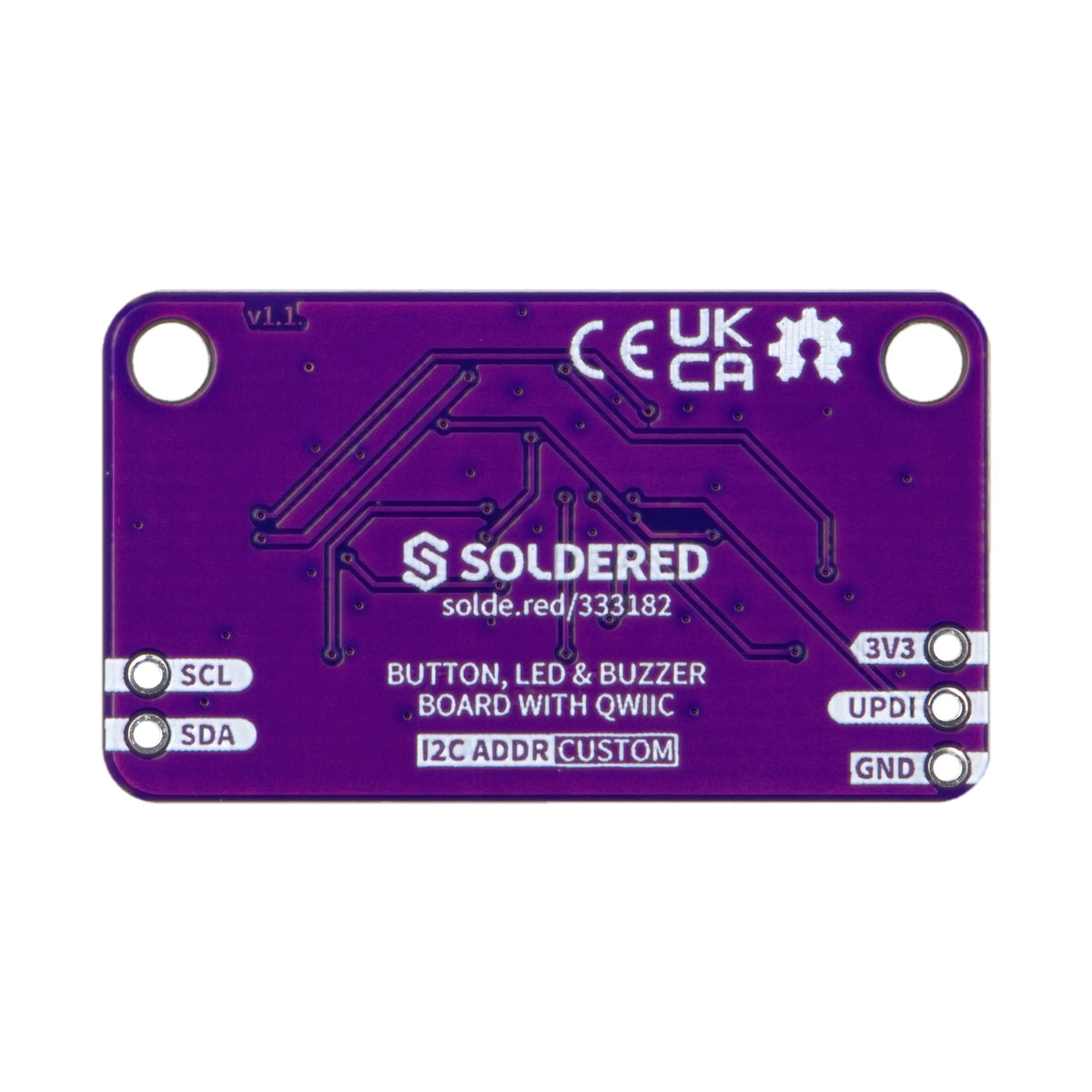

Konektori: 2 × Qwiic, 2-pinski SDA/SCL header, UPDI header za firmware ATtiny404
I2C pull-up otpornici: 10 kΩ na pločici
Napon napajanja: 3.3 V

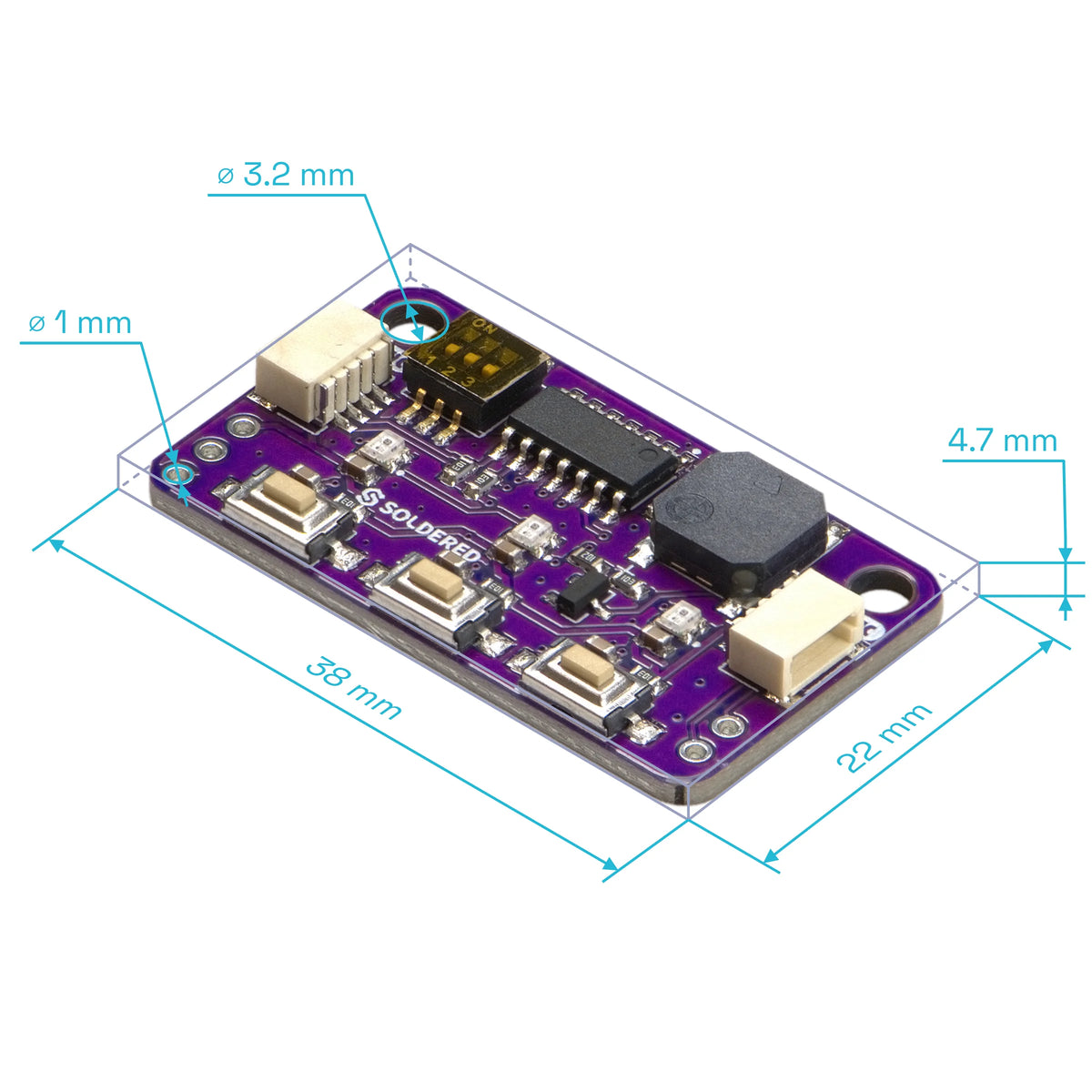

Dimenzije: 38 × 22 mm
Rupe za montažu: 2 × 3.2 mm
