Opis

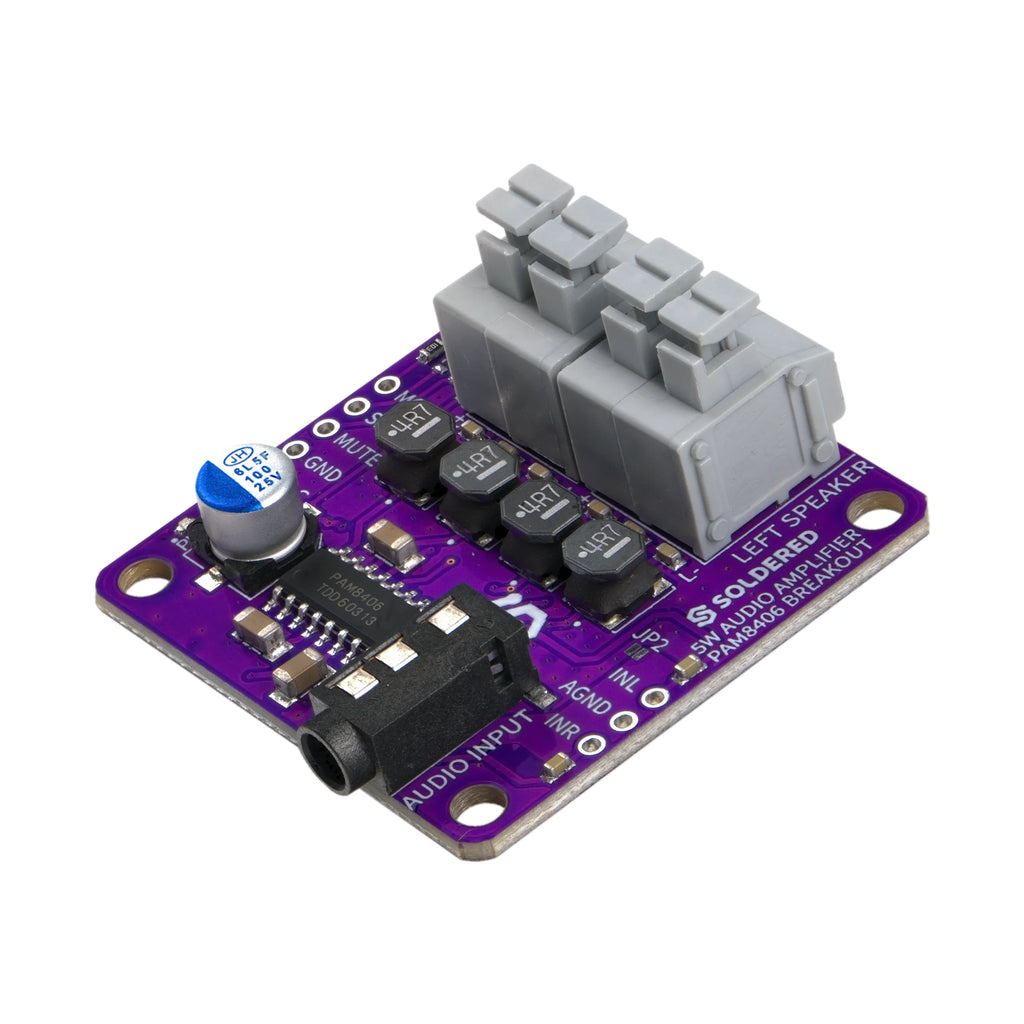

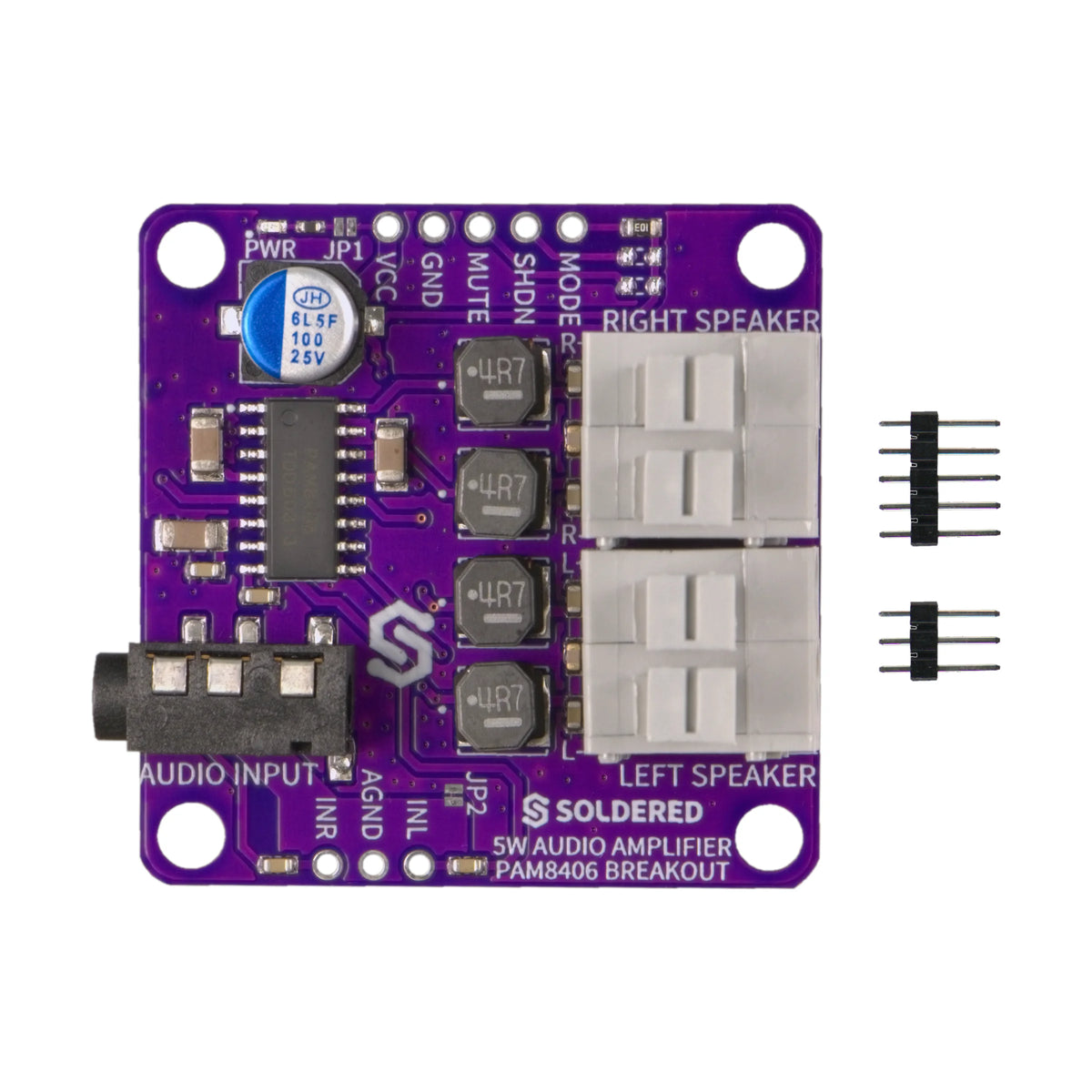

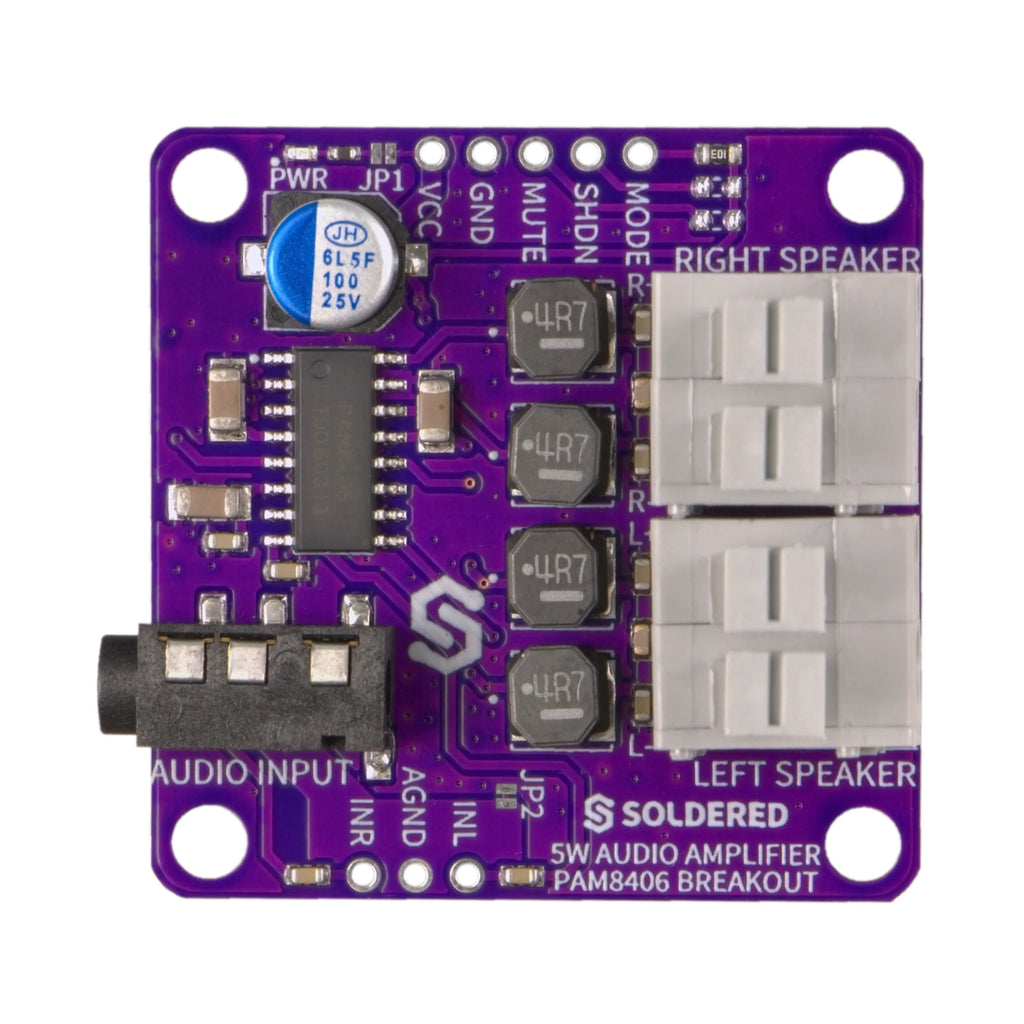

Soldered 5W audio pojačalo PAM8406 Breakout kompaktno je stereo pojačalo za izravno napajanje para zvučnika iz linijskog signala bez šuma. Isporučuje do 5 W po kanalu na opterećenju od 2 Ω, oko 3 W na 4 Ω ili 1,8 W na 8 Ω, koristeći samo napajanje od 2,5 do 5,5 V. Pločica je izrađena na bazi čipa Diodes Incorporated PAM8406, koji može raditi kao pojačalo klase D s učinkovitošću do 90 %, što je pogodno za projekte na baterije, ili kao čišće pojačalo klase AB. Način rada odabirete pomoću jednog pina MODE na upravljačkom priključku. Povežite audioizvor putem ugrađenog 3,5 mm priključka ili 3-pinskog ulaznog priključka, spojite lijevi i desni zvučnik na dva vijčana priključak-bloka i spremni ste za rad. Pločica uključuje potpuni LC izlazni filtar za smanjenje EMI-ja (elektromagnetskih smetnji) i podršku dužim kabelima za zvučnike, kao i linije za utišavanje (MUTE) i isključivanje (SHUTDOWN) smještene pored priključka napajanja. Jednostavan i praktičan način da svom projektu date glas.
Tehničke specifikacije
- IC (pojačalo): PAM8406, stereo Class-D / Class-AB
- Izlazna snaga (Class-D, 5 V, 10% THD): 5 W/kanalu @ 2 Ω · 3,14 W/kanalu @ 4 Ω · 1,8 W/kanalu @ 8 Ω
- Izlazna snaga (5 V, 1% THD): 4 W pri 2 Ω · 2,55 W pri 4 Ω · 1,6 W pri 8 Ω
- Način rada: klasa D ili klasa AB, odabire se putem pina MODE (zadano klasa D, pull-up otpornik od 10 kΩ)
- Učinkovitost: do 90 % (Klasa D, 8 Ω, 1 kHz)
- Audio ulaz: 3,5 mm stereo priključak + 3-pin konektor (INL, GND, INR)

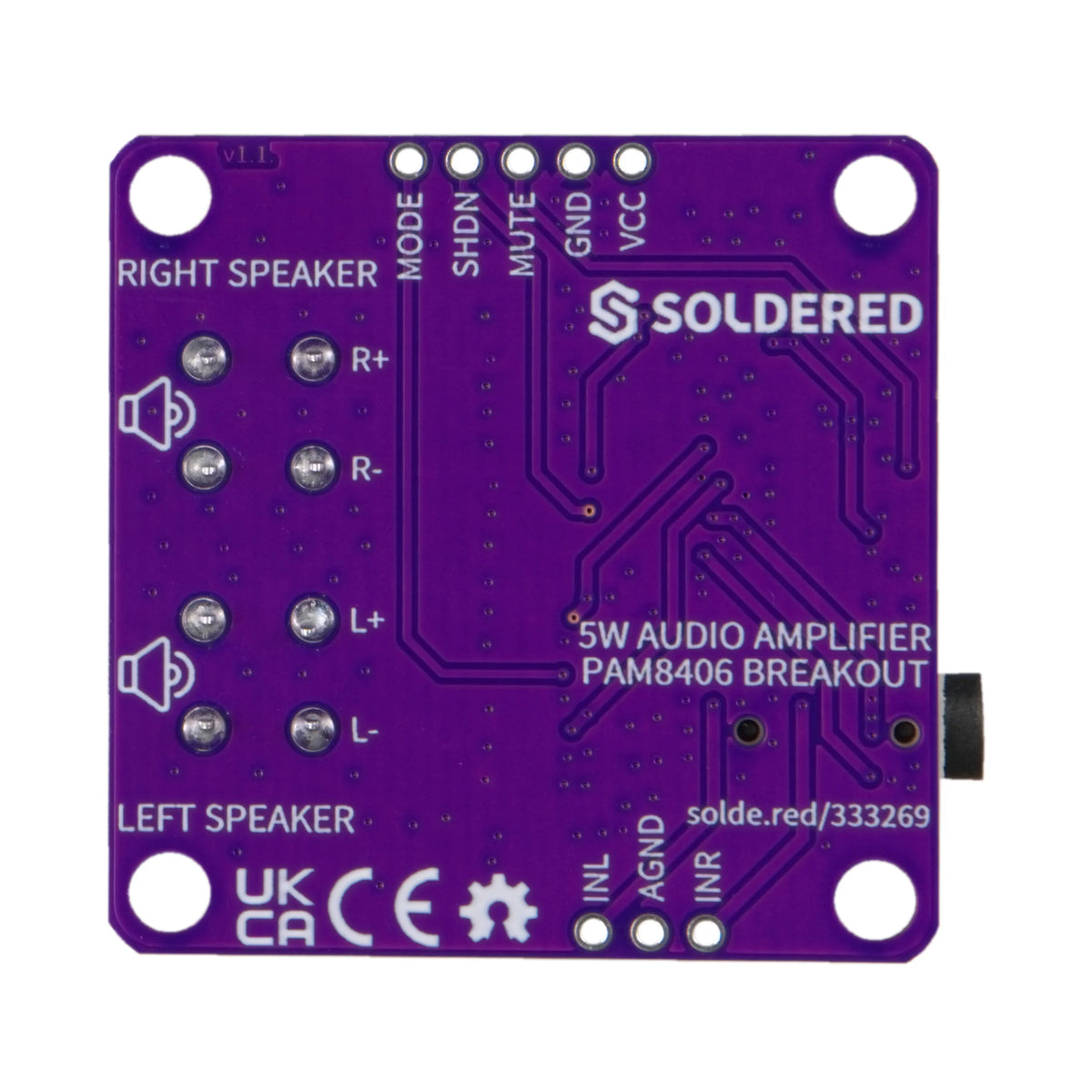

- Priključak za upravljanje / napajanje: 5-pin - MODE, SHDN, MUTE, GND, VCC
- Izlazi za zvučnike: 2 x 2-pinski 5,0 mm vijačni priključak (KF235-5.0) - lijevo i desno
- Napajanje: 2,5-5,5 V (aps. max. 6,0 V)
- Radna frekvencija (Klasa-D): 250 kHz
- Zaštita: kratki spoj (automatsko oporavak), toplinska zaštita, UVLO (~2,0 V)
- Supresija "popa": nema "popa" pri uključivanju / isključivanju
- Radna temperatura IC-a: od -40 °C do +85 °C
- Pločica dimenzije: 38 x 38 mm
- Montaža: 4 x 3,2 mm rupe (M3)
