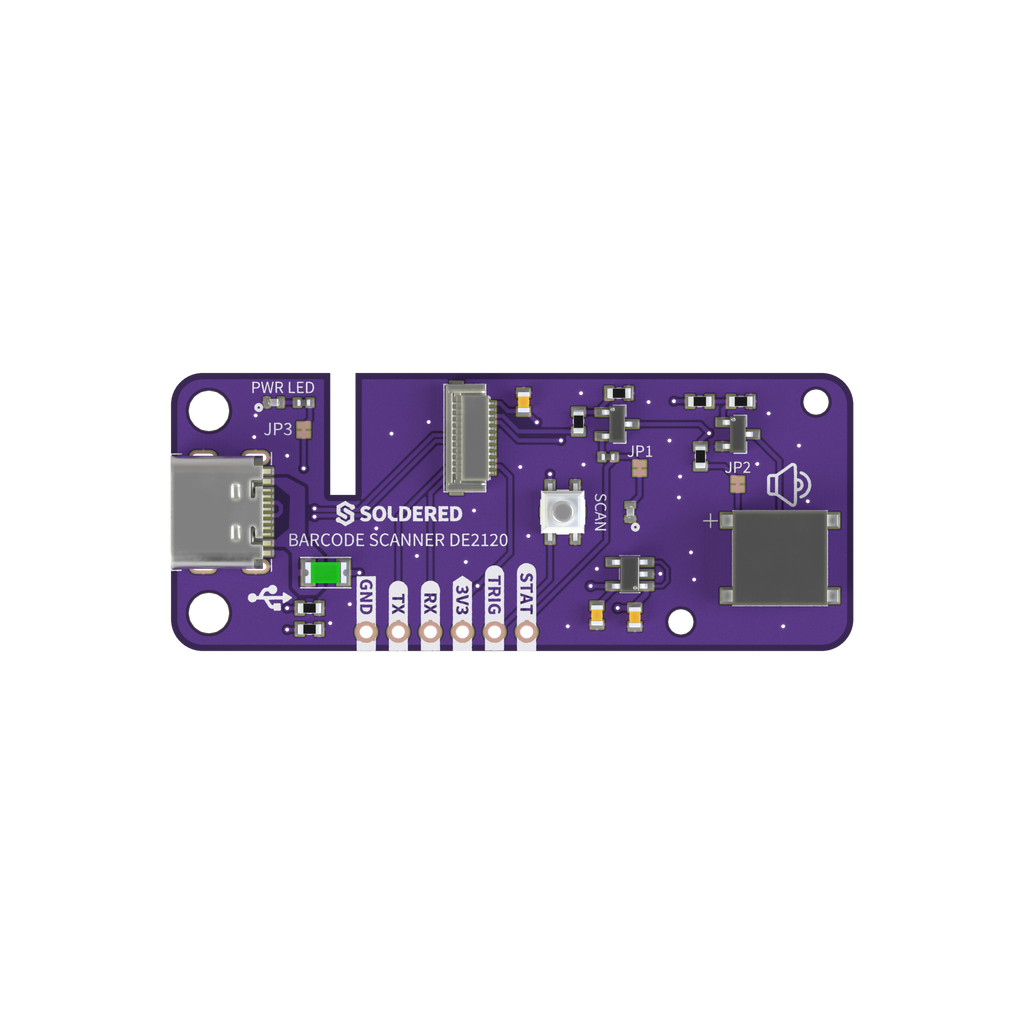

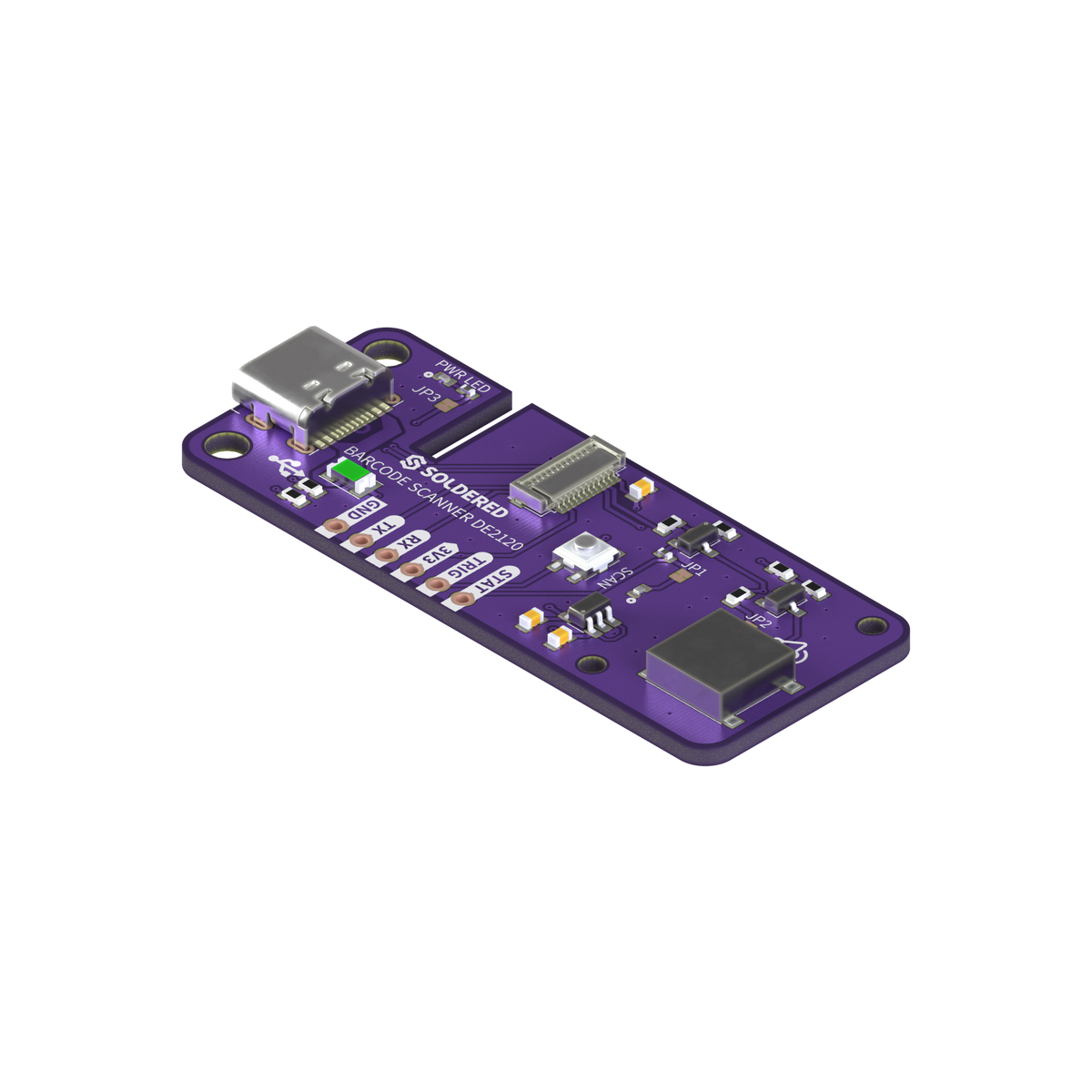

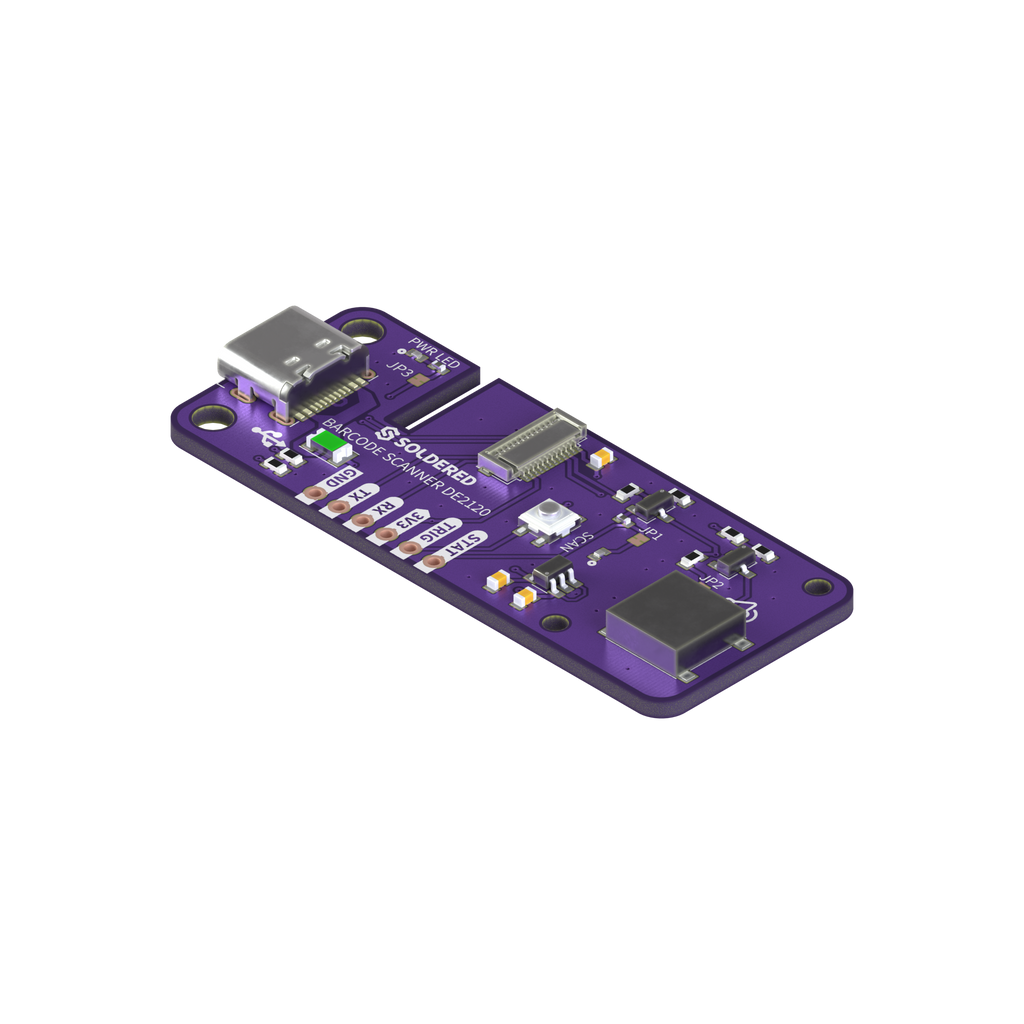

Soldered Barcode Scanner DE2120

Barcode Scanner DE2120 čita 1D i 2D barkodove: UPC, EAN, Code 128 i Code 39, ali i QR Code, Data Matrix, PDF417 i Aztec, ukupno više od 20 vrsta kodova. Skenira s udaljenosti od 25 do 400 mm, a bijele LED diode osvjetljavaju kod dok mu crvena ciljna svjetlost pokazuje smjer.

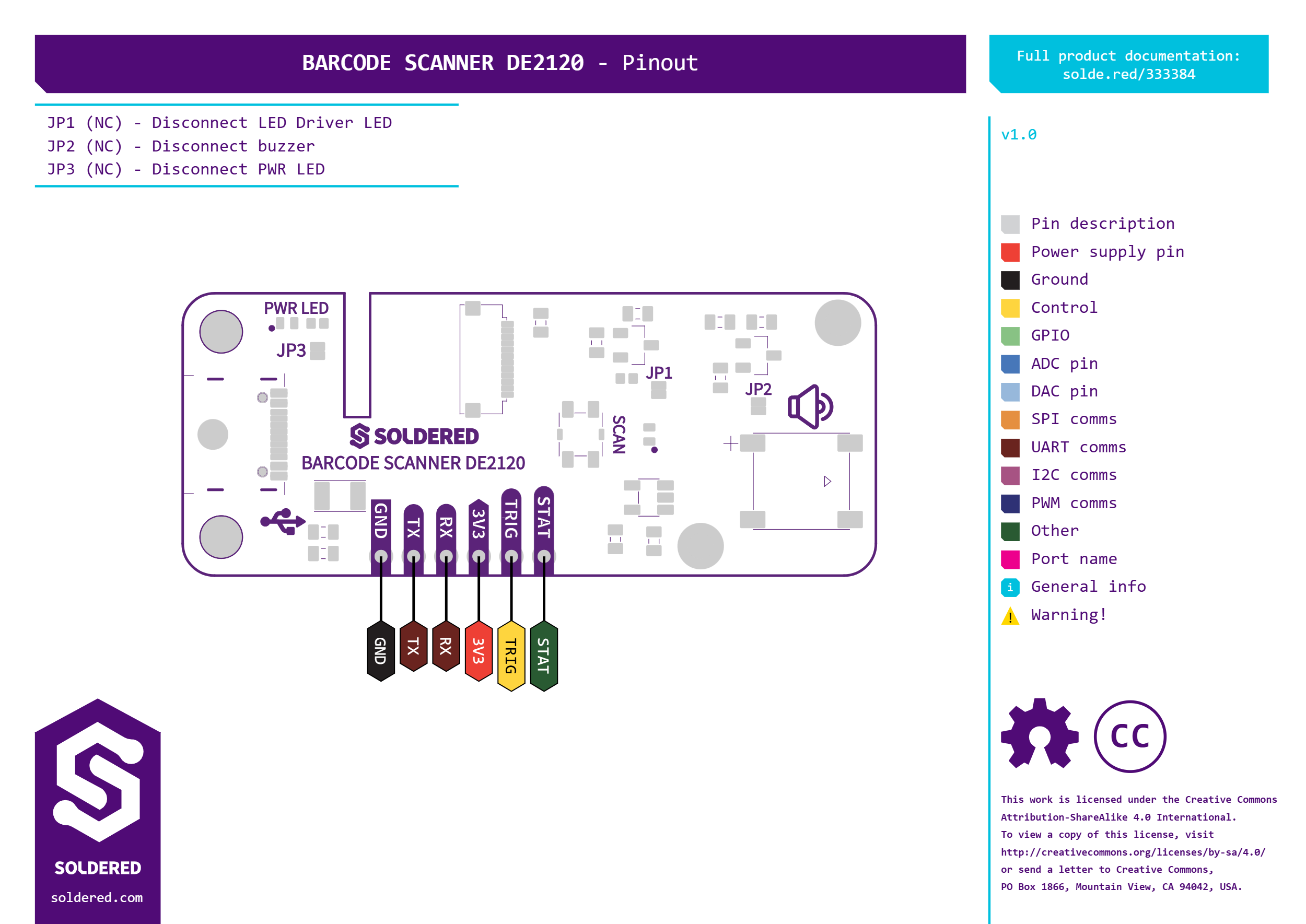

Spoji ga na računalo preko USB-C priključka i odmah radi kao USB čitač, jer tako stiže iz tvornice. Za čitanje kodova mikrokontrolerom skeniraj jedan konfiguracijski barkod koji ga prebacuje na UART, a zatim spoji TX, RX, 3V3 i GND. Možeš birati između ručnog, kontinuiranog skeniranja i skeniranja na pokret.

Na pločici su tipka za okidanje, zujalica i plava LED dioda koje potvrđuju svako uspješno očitanje, te STAT pin koji pri svakom očitanju prelazi u nisko stanje, pa tvoj kod može reagirati hardverski. Kratkospojnicima isključuješ zujalicu i obje LED diode. Za početak su ti dostupne Arduino i MicroPython biblioteke s primjerima.

• Modul za skeniranje: DE2120
• 1D kodovi: UPC-A, UPC-E, EAN-8, EAN-13, Code 128, GS1-128, Code 39, Code 93, Code 11, Interleaved 2 of 5, Codabar, MSI Plessey, GS1 DataBar
• 2D kodovi: QR Code, Data Matrix, PDF417, Micro PDF417, Aztec
• Senzor slike: CMOS, 640 x 480 px
• Udaljenost skeniranja: 25 do 400 mm
• Kutovi skeniranja: nagib ±45°, zakret ±40°, rotacija 360°
• Osvjetljenje: bijele LED diode 5600 K, crvena ciljna LED dioda 625 nm
• Načini skeniranja: ručno, kontinuirano, na pokret
• Sučelja: UART (TTL, 9600 baud), USB-C
• Napon napajanja: 5 V preko USB-C, ili 3.3 V na headeru
• Potrošnja struje: manje od 190 mA tijekom skeniranja
• Radna temperatura: -20 do 50 °C
• Na pločici: tipka za okidanje, zujalica, statusna LED dioda, LED dioda napajanja
• Konektori: USB-C, 6-pinski header s razmakom 2.54 mm
• Dimenzije: 55 x 23 mm / 2.16 x 0.9 inča
• Montaža: 2x rupa za M3 vijke

Napomena:

• Čitač stiže u USB načinu rada. Jednom skeniraj konfiguracijski barkod POR232 da ga prebaciš na UART.
• Pin 3V3 na headeru prima samo 3.3 V. Ne spajaj ga na 5 V.
