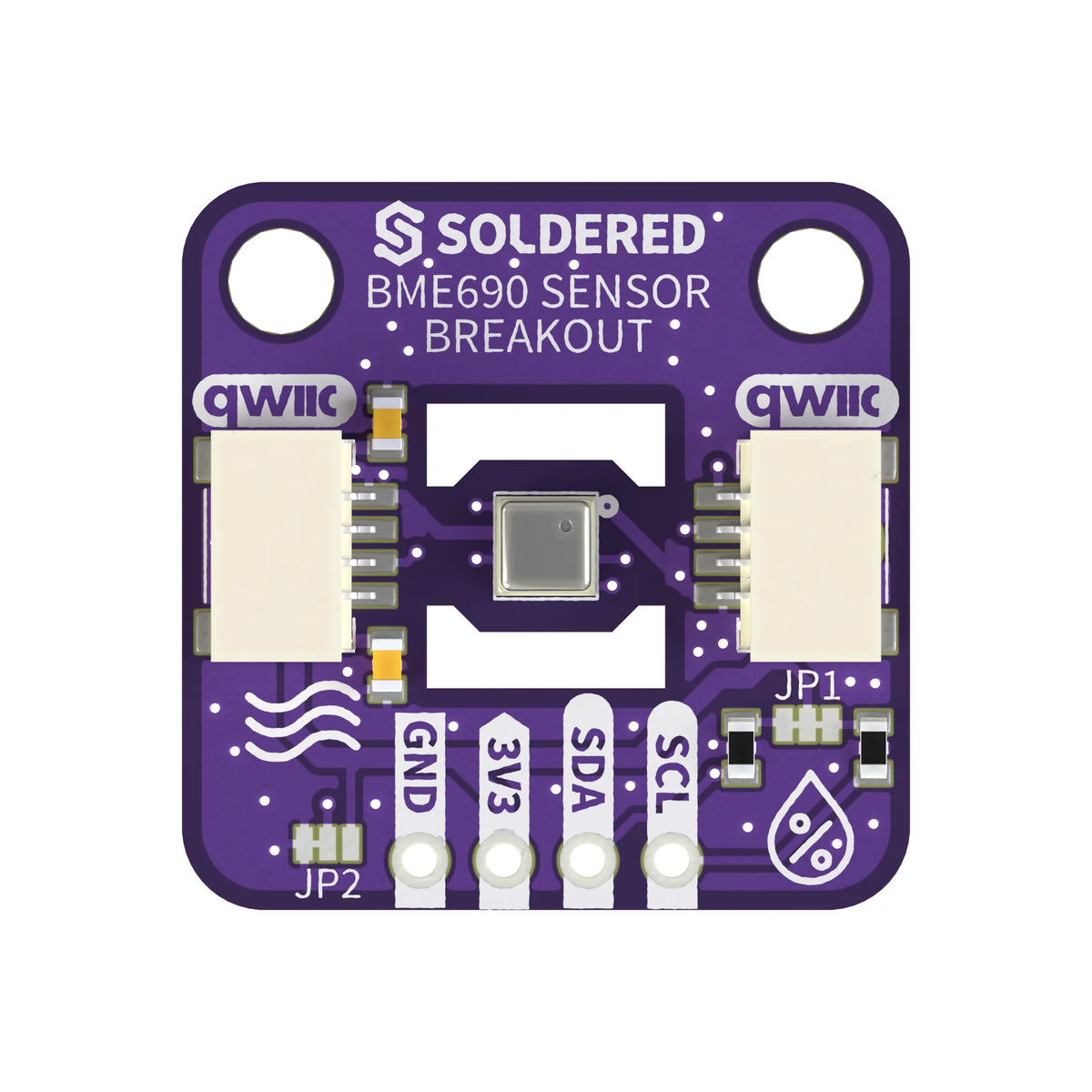

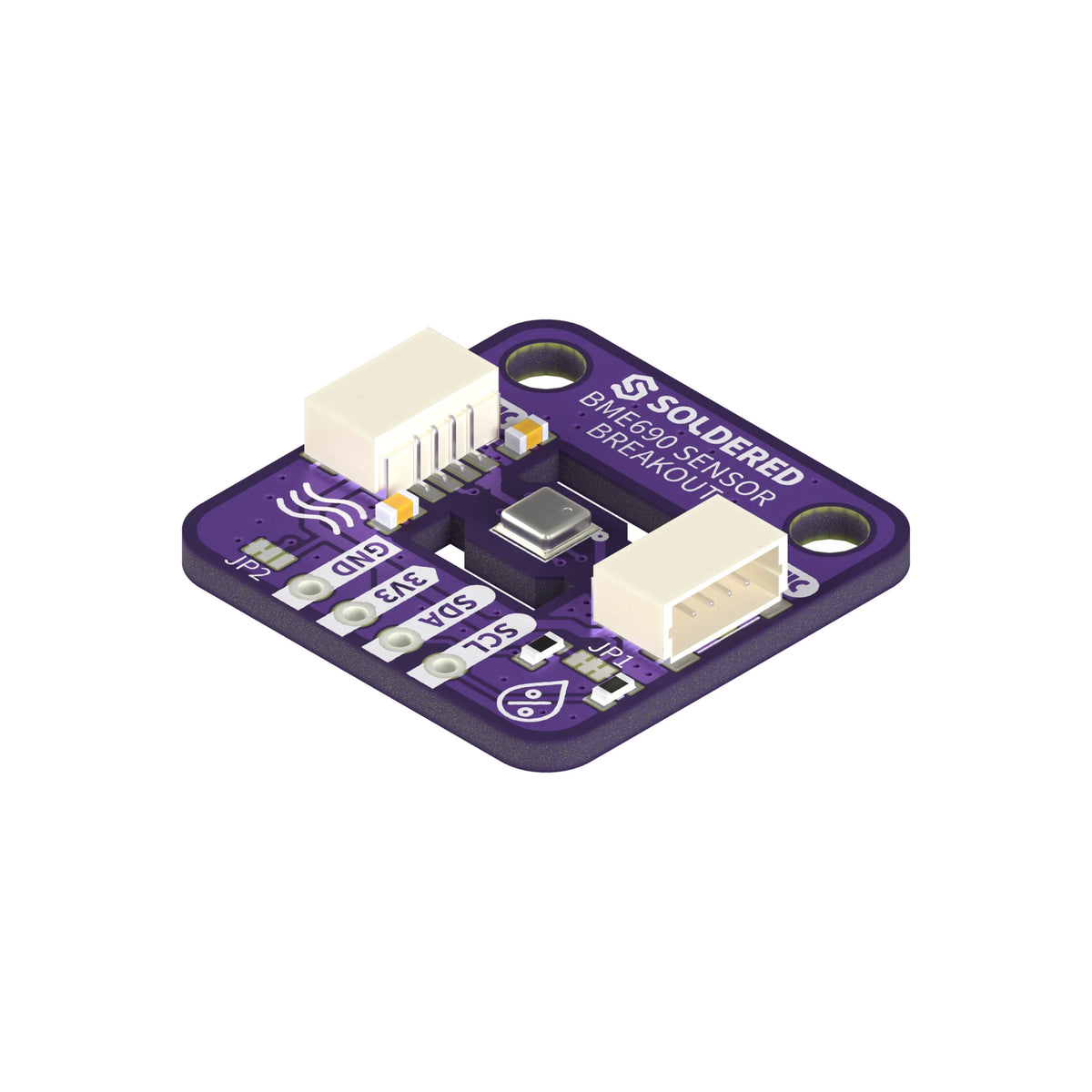

Soldered BME690 AI temperature, humidity & gas sensor breakout
€19,95
Preskoči do informacija o proizvodu
SKU: 333411
€19,95
Dodaci
Dodaci
24/7 doživotna korisnička i tehnička podrška
2 godine jamstva - bez ikakvih pitanja
Sveobuhvatna dokumentacija
Sve otvorenog koda
Proizvedeno u EU
Dizajnirano i proizvedeno u Hrvatskoj.
Popusti za količinu
Cijene za obrazovne i OEM korisnike na upit.
2-godišnje jamstvo
Standardno EU dvogodišnje jamstvo na sve proizvode tvrtke Soldered.
Besplatna tehnička podrška
Naši inženjeri besplatno odgovaraju na vaša pitanja.
Kompatibilno s Arduinom
Uključite ga u bilo koju Arduino pločicu i počnite kodirati u roku od nekoliko minuta.
Kompatibilno s MicroPythonom
Ubacite drivere na svoju pločicu pripremljenu za MicroPython i pokrenite , bez potrebe za kompajliranjem.
Qwiic
Qwiic konektor bez lemljenja, povežite ga na bilo koju Qwiic pločicu jednim kabelom.
Kompatibilno s probnom pločom
Razmak pinova 2,54 mm, kompatibilno s bilo kojom prototipnom pločom.
Niska snaga
Optimizirano za projekte s baterijama i solarnim sustavima.
Kompatibilno s LEGO-om
Rupe za montažu odgovaraju LEGO razmaku i veličini čepova.
Opis
BME690 AI temperature, humidity & gas sensor breakout nosi Bosch BME690, koji mjeri temperaturu, relativnu vlagu, barometarski tlak i otpor grijanog metal-oksidnog plinskog senzora. Boschev BSEC softver iz plinskih očitanja računa indeks kvalitete zraka (IAQ), bVOC i CO2 ekvivalente te rezultate plinskog skeniranja.
Temperatura je točna na ±0.5 °C od 0 do 65 °C, vlaga na ±3 % r.H. (20 do 80 % r.H., 25 °C), a tlak na ±0.5 hPa od 300 do 1100 hPa. Senzor radi od -40 do 85 °C. U sleep načinu troši 0.11 µA, a standardno plinsko skeniranje prosječno 3.1 mA (Boschevi podaci pri 1.8 V).

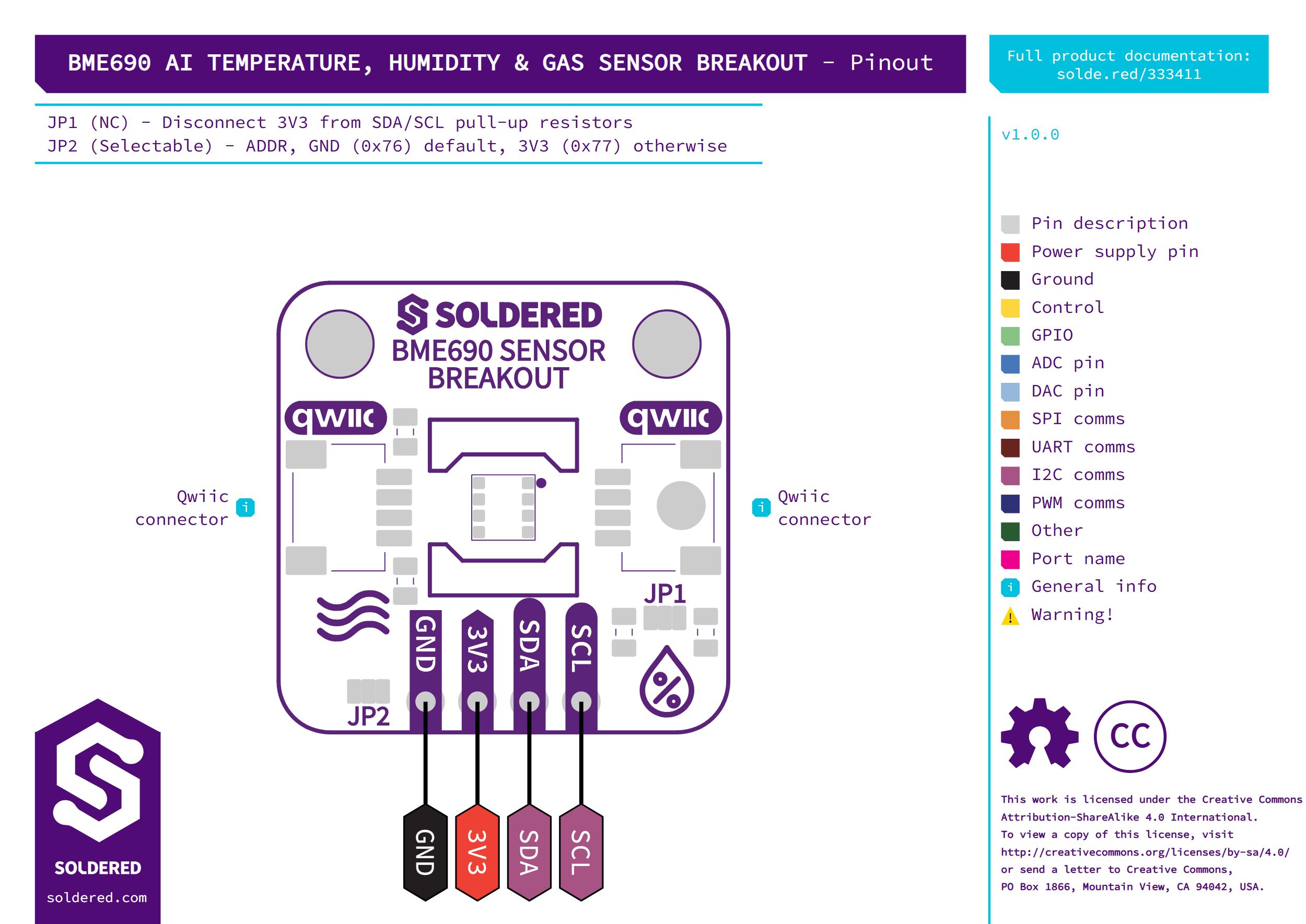

Spajaš ga preko I2C, na bilo koji od dva Qwiic konektora ili na 4-pinski header od 2.54 mm (GND, 3V3, SDA, SCL). Zadana adresa je 0x76; prebaci ADDR jumper za 0x77. Drugi jumper odspaja pull-up otpornike od 10 kΩ na SDA i SCL. Solderedove Arduino i MicroPython biblioteke čitaju sirove vrijednosti i otpor plinskog senzora, a postoje i ESP-IDF i ESPHome komponente.
Tehničke specifikacije
- Senzor: Bosch BME690
- Mjeri: temperaturu, relativnu vlagu, tlak, otpor plinskog senzora
- Temperatura: -40 do 85 °C, ±0.5 °C (0 do 65 °C), ±1 °C izvan tog raspona
- Vlaga: 0 do 100 % r.H., ±3 % r.H. (20 do 80 % r.H., 25 °C)
- Tlak: 300 do 1100 hPa, ±0.5 hPa (0 do 65 °C)
- Sučelje: I2C, adresa 0x76 (zadana) ili 0x77
- Konektori: 2x Qwiic, 4-pinski header od 2.54 mm (GND, 3V3, SDA, SCL)
- Napajanje: 1.71 do 3.6 V na 3V3, bez regulatora
- Potrošnja: 0.11 µA u sleep načinu, prosječno 3.1 mA u standardnom plinskom skeniranju (pri 1.8 V)
- Pull-up otpornici: 10 kΩ na SDA i SCL, odspajaju se jumperom
- Montažne rupe: 2x 3.2 mm
- Dimenzije: 22 x 22 mm
