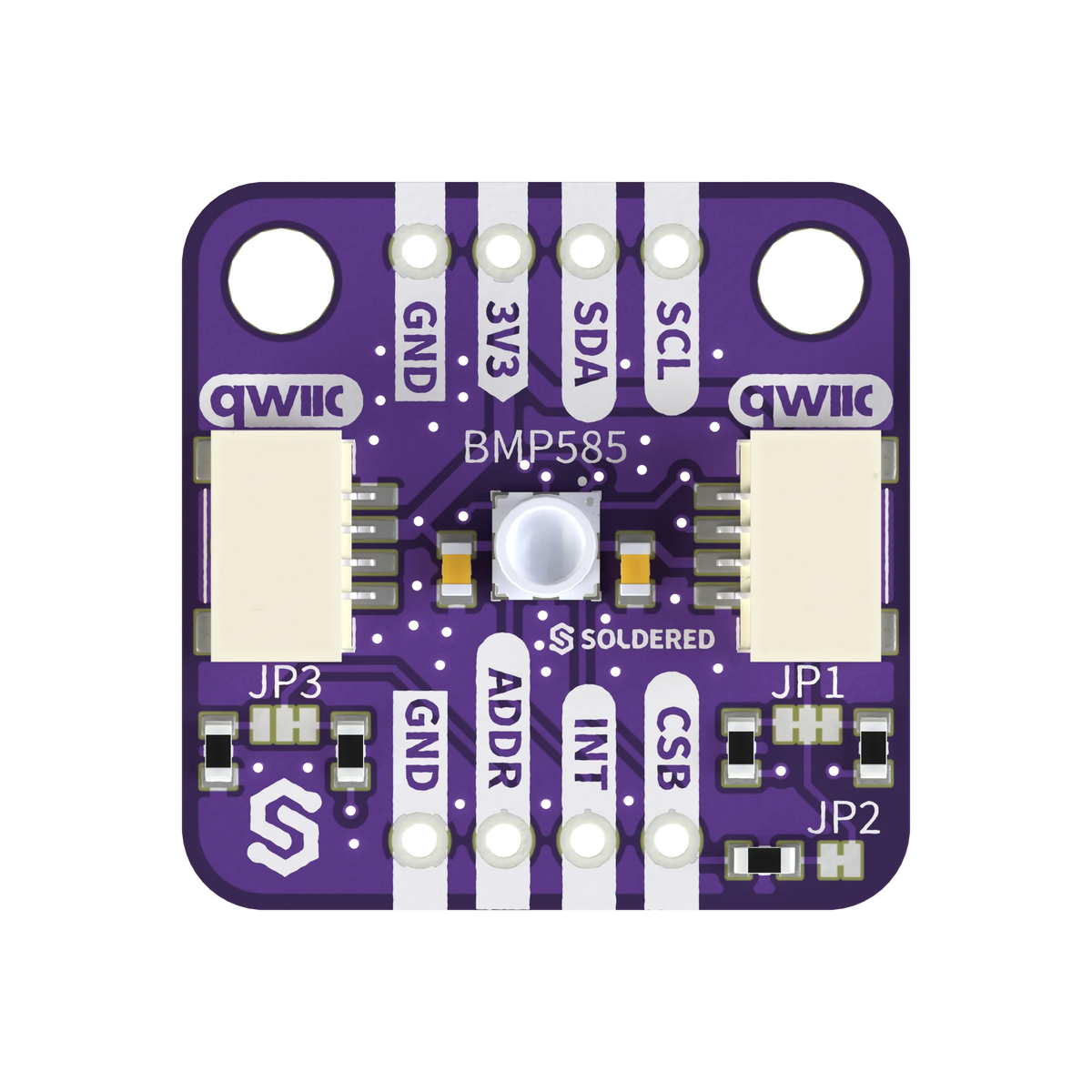

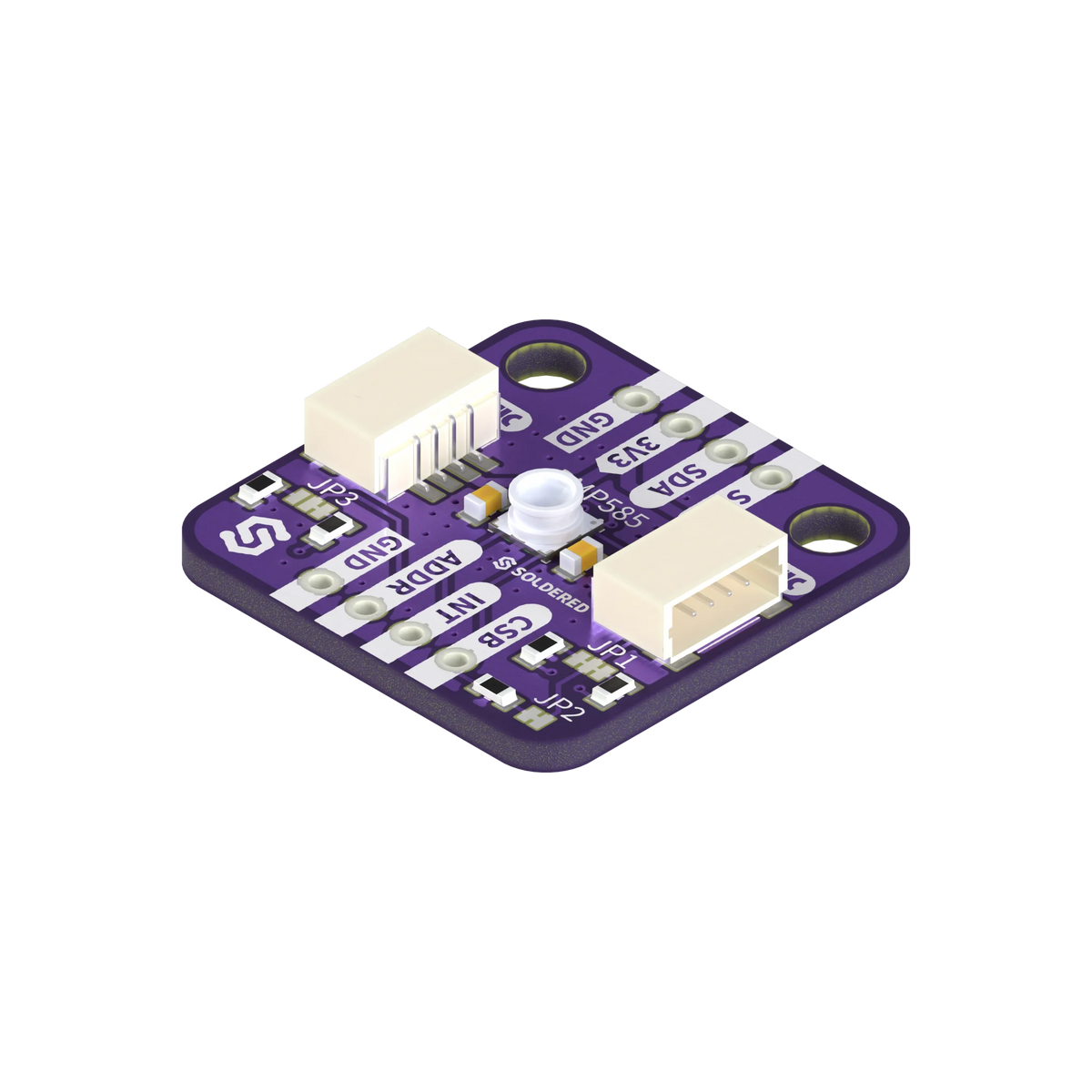

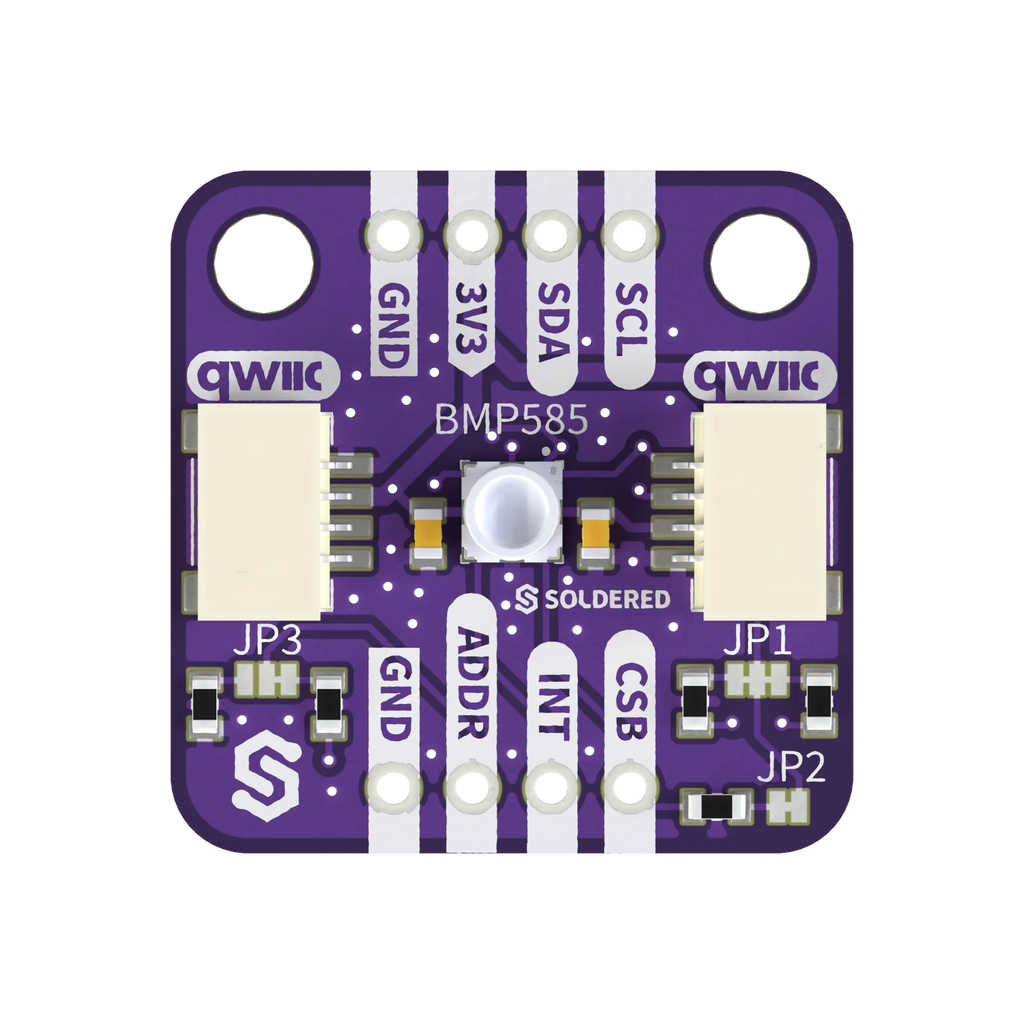

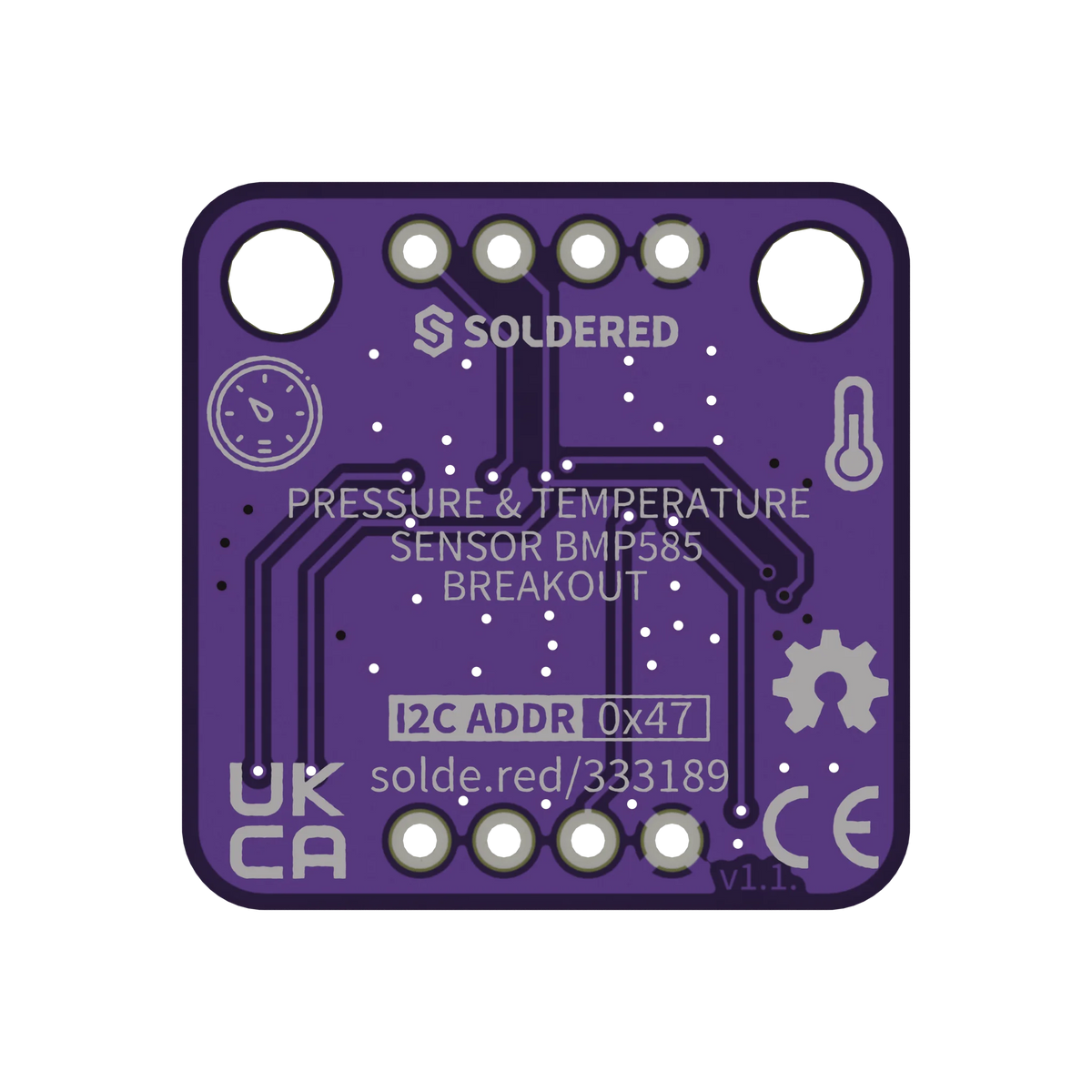

Soldered Pressure & Temperature Sensor BMP585 breakout
€10,95
Preskoči do informacija o proizvodu
SKU: 333189
€10,95
Dodaci
Dodaci
24/7 doživotna korisnička i tehnička podrška
2 godine jamstva - bez ikakvih pitanja
Sveobuhvatna dokumentacija
Sve otvorenog koda
Proizvedeno u EU
Dizajnirano i proizvedeno u Hrvatskoj.
2-godišnje jamstvo
Standardno EU dvogodišnje jamstvo na sve proizvode tvrtke Soldered.
Besplatna tehnička podrška
Naši inženjeri besplatno odgovaraju na vaša pitanja.
Qwiic
Qwiic konektor bez lemljenja, povežite ga na bilo koju Qwiic pločicu jednim kabelom.
Kompatibilno s probnom pločom
Razmak pinova 2,54 mm, kompatibilno s bilo kojom prototipnom pločom.
Niska snaga
Optimizirano za projekte s baterijama i solarnim sustavima.
Kompatibilno s LEGO-om
Rupe za montažu odgovaraju LEGO razmaku i veličini čepova.
Opis
Pressure & Temperature Sensor BMP585 Breakout nosi Bosch Sensortec BMP585, senzor apsolutnog barometarskog tlaka koji mjeri i temperaturu. Relativna točnost dovoljna je da razlikuješ na kojem si katu zgrade.
BMP585 mjeri tlak od 30 do 125 kPa s relativnom točnošću ±6 Pa (700 do 1100 hPa, 15 do 55 °C) i tipičnom apsolutnom točnošću ±30 Pa (najviše ±50 Pa, 300 do 1100 hPa, -5 do 65 °C), a radi od -40 do 85 °C. U NORMAL načinu daje podatke od 0.125 do 240 Hz, a ima IIR filtar, FIFO od 32 uzorka i interrupt pin. Troši 1.3 µA pri 1 Hz i 0.55 µA u deep standby načinu.
Spajaš ga preko I2C sabirnice, kroz dva Qwiic konektora ili 2.54 mm headere na kojima su i INT, CSB i pin za adresu. Zadana adresa je 0x47; prebaci ADDRESS jumper za 0x46. Pull-up otpornici od 10 kΩ na SDA i SCL uključeni su po zadanom i možeš ih odspojiti jumperom. Dostupne su Soldered Arduino i MicroPython biblioteke.
Tehničke specifikacije
- Senzor: Bosch Sensortec BMP585
- Raspon tlaka: 30 do 125 kPa
- Relativna točnost: ±6 Pa (700 do 1100 hPa, 15 do 55 °C)
- Apsolutna točnost: ±30 Pa tipično, najviše ±50 Pa (300 do 1100 hPa, -5 do 65 °C)
- Radna temperatura: -40 do 85 °C
- Brzina podataka: 0.125 do 240 Hz (NORMAL način)
- Potrošnja: 1.3 µA pri 1 Hz, 0.55 µA u deep standby načinu
- Sučelje: I2C, adresa 0x47 (zadano) ili 0x46

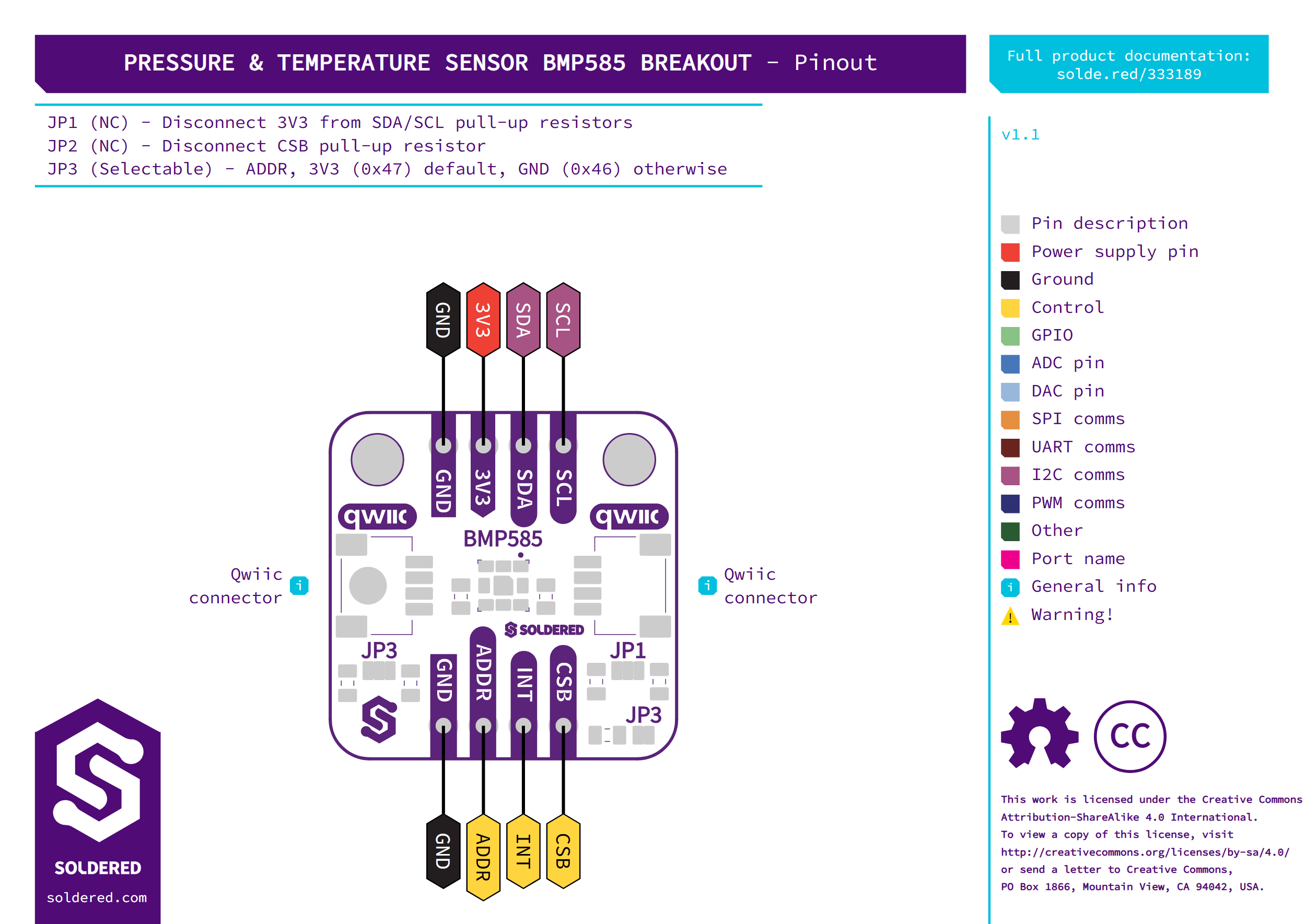

- Konektori: 2x Qwiic, 2x 4-pinski 2.54 mm header (GND, 3V3, SDA, SCL / GND, ADDRESS, INT, CSB)
- Napajanje: 1.71 do 3.6 V na 3V3, bez regulatora
- Pull-up otpornici: 10 kΩ na SDA i SCL, uključeni jumperom
- Dimenzije: 22 x 22 mm, 2x montažna rupa 3.2 mm
Napomena:
- Samo 3.3 V. Na pločici nema regulatora ni pretvarača razina, a BMP585 podnosi najviše 3.6 V. Ne spajaj 5 V na 3V3 ni na signalne pinove.
- Headeri dolaze nezalemljeni.
