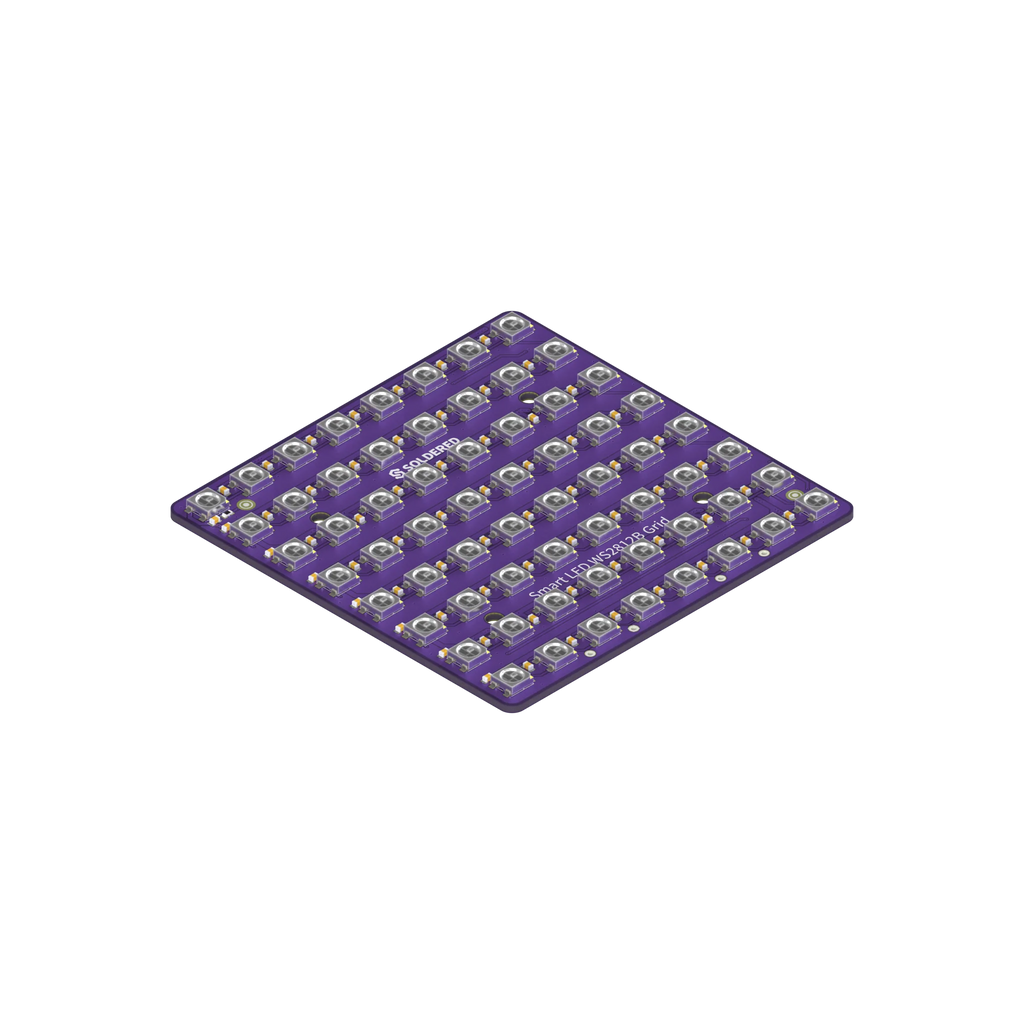

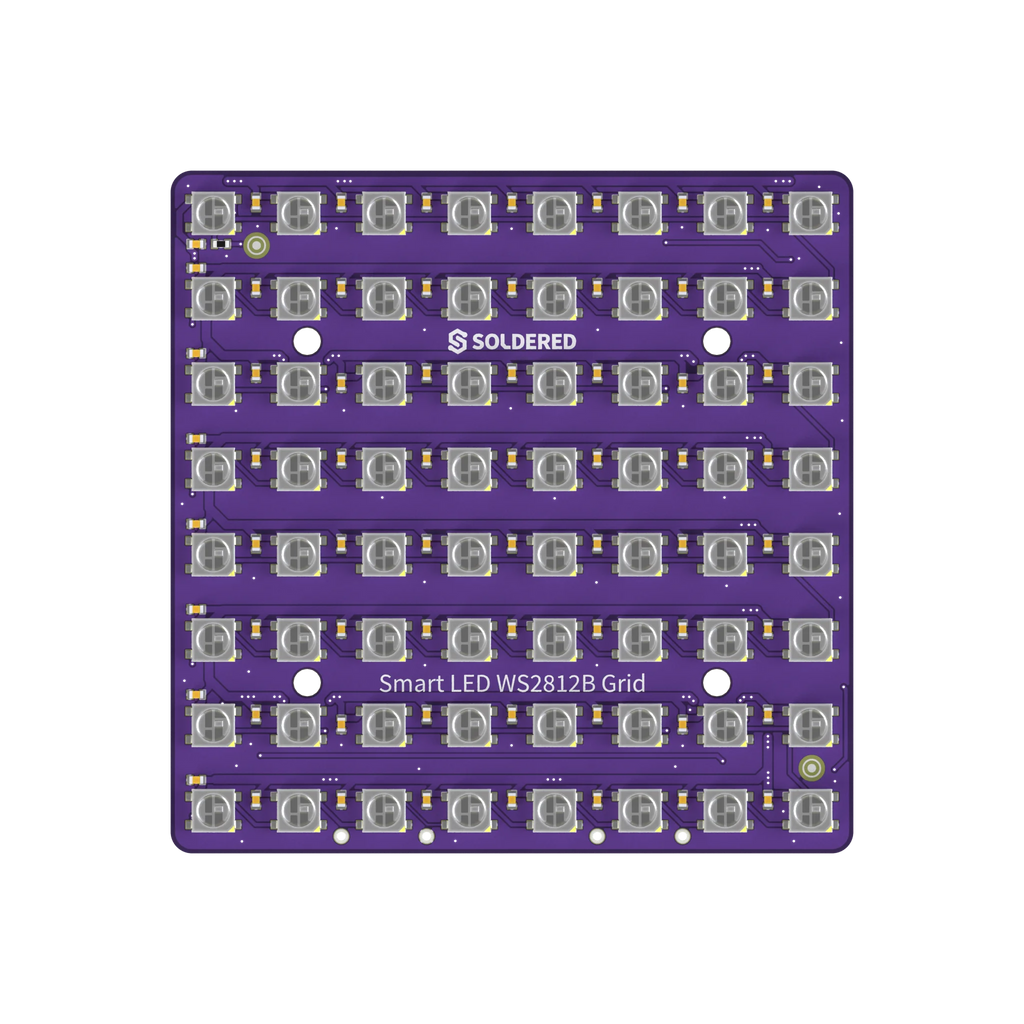

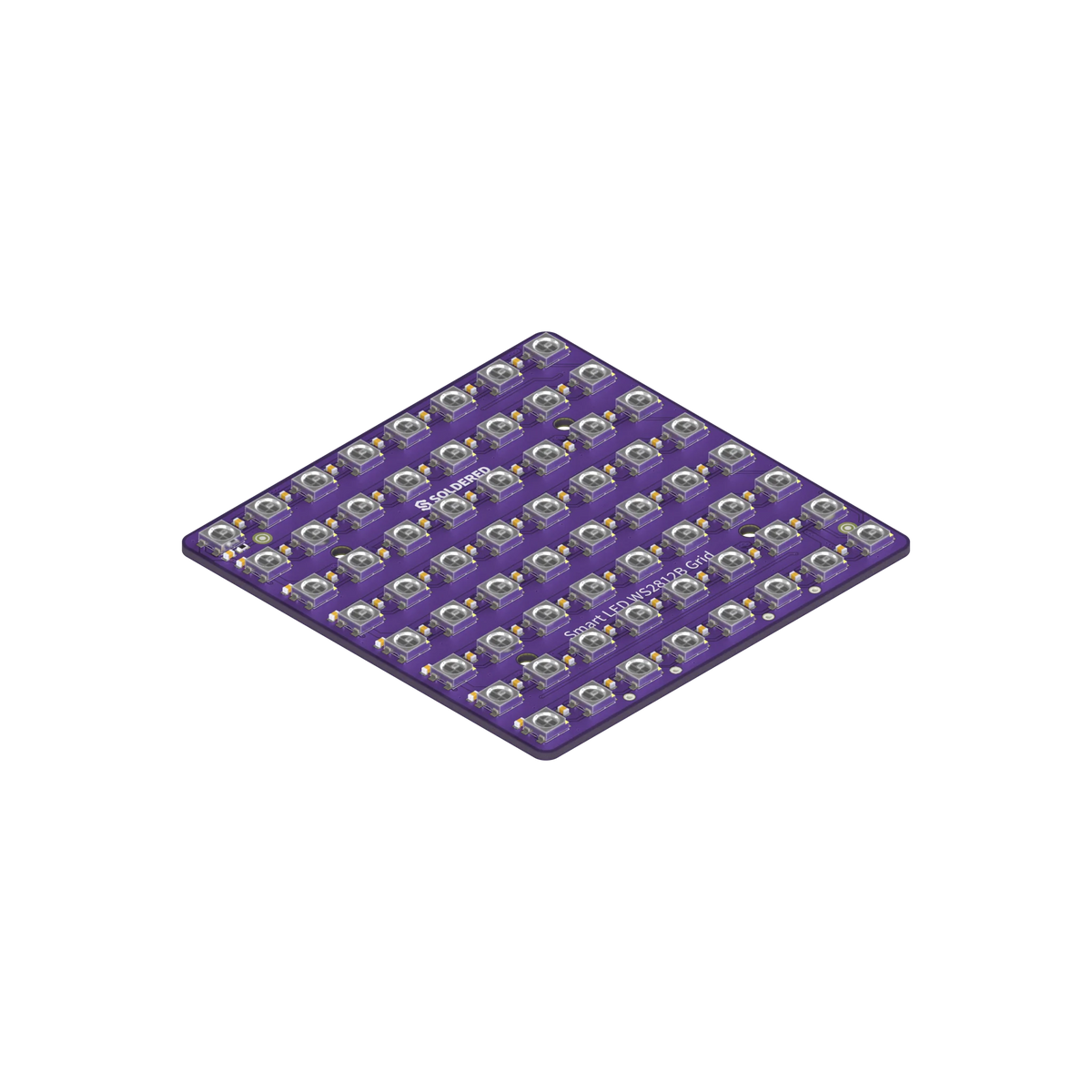

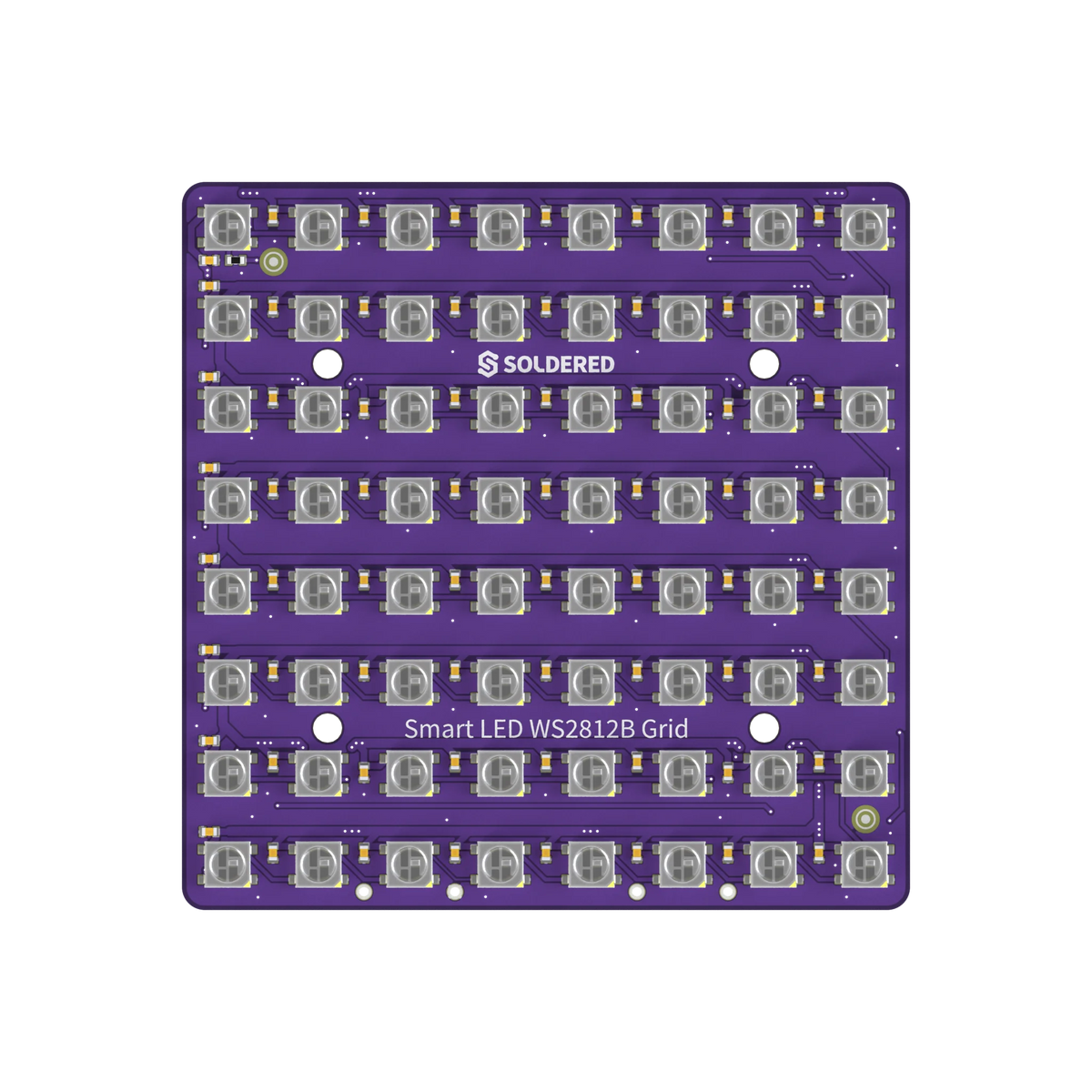

Soldered Smart LED WS2812B Grid 8x8

Smart LED WS2812B Grid 8x8 nosi 64 zasebno adresabilne WS2812B RGB LED diode raspoređene u mrežu 8 x 8. Svaka LED dioda ima vlastiti driver, pa jednim podatkovnim pinom s mikrokontrolera postavljaš boju svakog piksela i prikazuješ uzorke, simbole i animacije.

LED diode su međusobno udaljene 10 mm na pločici 80 x 80 mm i rade na 5 V. Svaka LED dioda ima svoj kondenzator od 100 nF, a u seriji s DIN je otpornik od 100 Ω. Podaci ulaze u gornju lijevu LED diodu i idu zmijoliko: prvi red slijeva nadesno, sljedeći zdesna nalijevo i tako dalje niz mrežu.

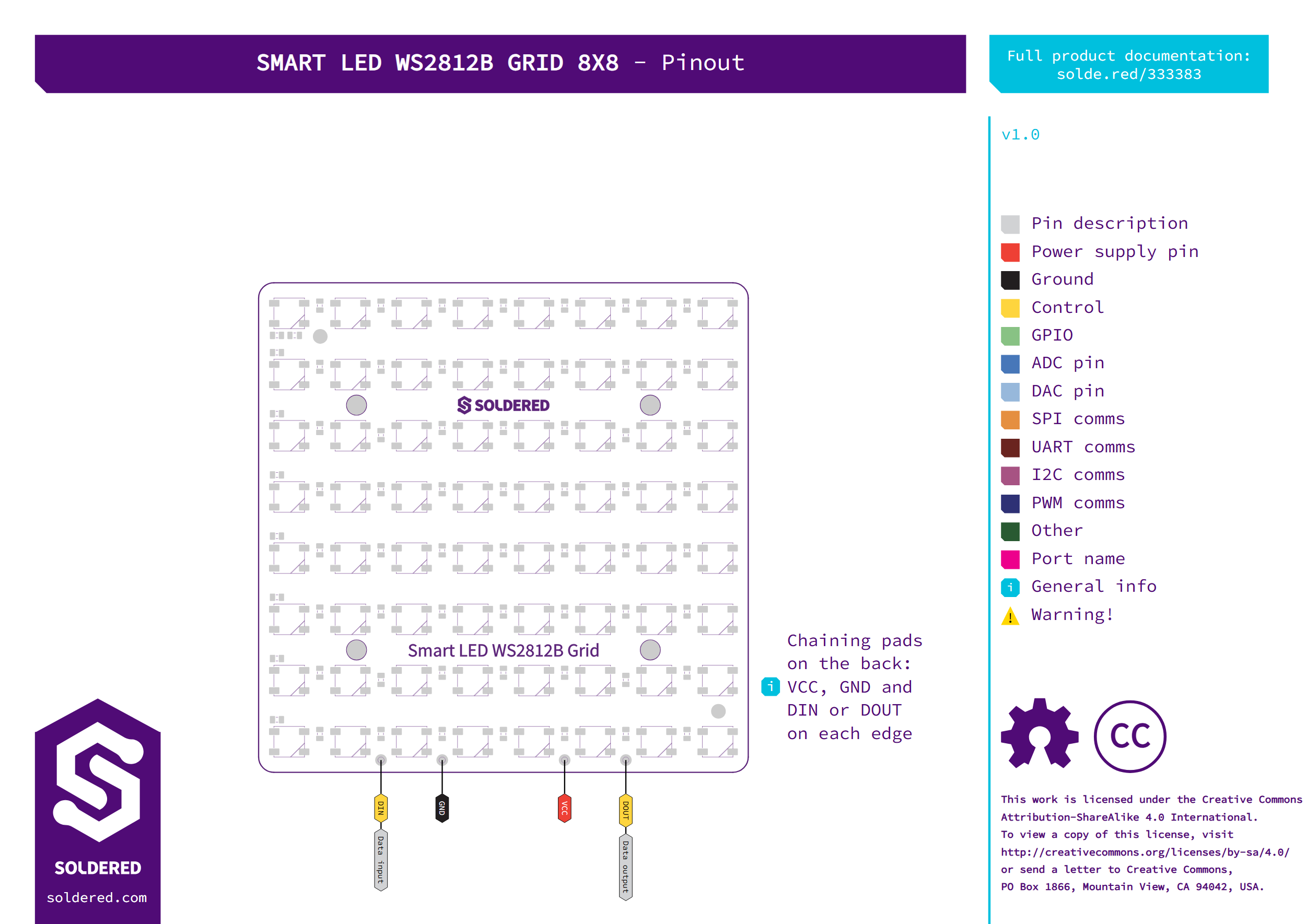

Napajanje i podaci spajaju se na header pinove DIN, GND, VCC i DOUT. Za veći panel spoji DOUT jedne mreže na DIN sljedeće. Svaki rub ima i lemne pločice VCC, GND te DIN ili DOUT koje se poravnaju sa susjednom mrežom. Soldered WS2812B Grid Arduino biblioteka i WS2812Grid MicroPython biblioteka adresiraju piksele preko (x, y) koordinata na jednoj ili više mreža. Četiri montažne rupe od 3.2 mm omogućuju da pločicu pričvrstiš vijcima.

• LED diode: 64x WS2812B (5050), 8 x 8, razmak 10 mm
• Sučelje: jednožična podatkovna linija, DIN ulaz, DOUT izlaz
• Napajanje: 5 V na VCC
• Podatkovni ulaz: serijski otpornik 100 Ω na DIN
• Blokiranje napajanja: 100 nF po LED diodi
• Header pinovi: DIN, GND, VCC, DOUT, nezalemljeni
• Pločice za spajanje: VCC, GND te DIN ili DOUT na svakom rubu
• Montažne rupe: 4x 3.2 mm
• Dimenzije: 80 x 80 mm
