Soldered Ultra-Low-Power Accelerometer BMA400 Breakout
€8,95
Preskoči do informacija o proizvodu
SKU: 333419
€8,95
Dodaci
Dodaci
24/7 doživotna korisnička i tehnička podrška
2 godine jamstva - bez ikakvih pitanja
Sveobuhvatna dokumentacija
Sve otvorenog koda
Proizvedeno u EU
Dizajnirano i proizvedeno u Hrvatskoj.
2-godišnje jamstvo
Standardno EU dvogodišnje jamstvo na sve proizvode tvrtke Soldered.
Besplatna tehnička podrška
Naši inženjeri besplatno odgovaraju na vaša pitanja.
Kompatibilno s Arduinom
Uključite ga u bilo koju Arduino pločicu i počnite kodirati u roku od nekoliko minuta.
Kompatibilno s MicroPythonom
Ubacite drivere na svoju pločicu pripremljenu za MicroPython i pokrenite , bez potrebe za kompajliranjem.
Qwiic
Qwiic konektor bez lemljenja, povežite ga na bilo koju Qwiic pločicu jednim kabelom.
Kompatibilno s probnom pločom
Razmak pinova 2,54 mm, kompatibilno s bilo kojom prototipnom pločom.
Niska snaga
Optimizirano za projekte s baterijama i solarnim sustavima.
Kompatibilno s LEGO-om
Rupe za montažu odgovaraju LEGO razmaku i veličini čepova.
Opis

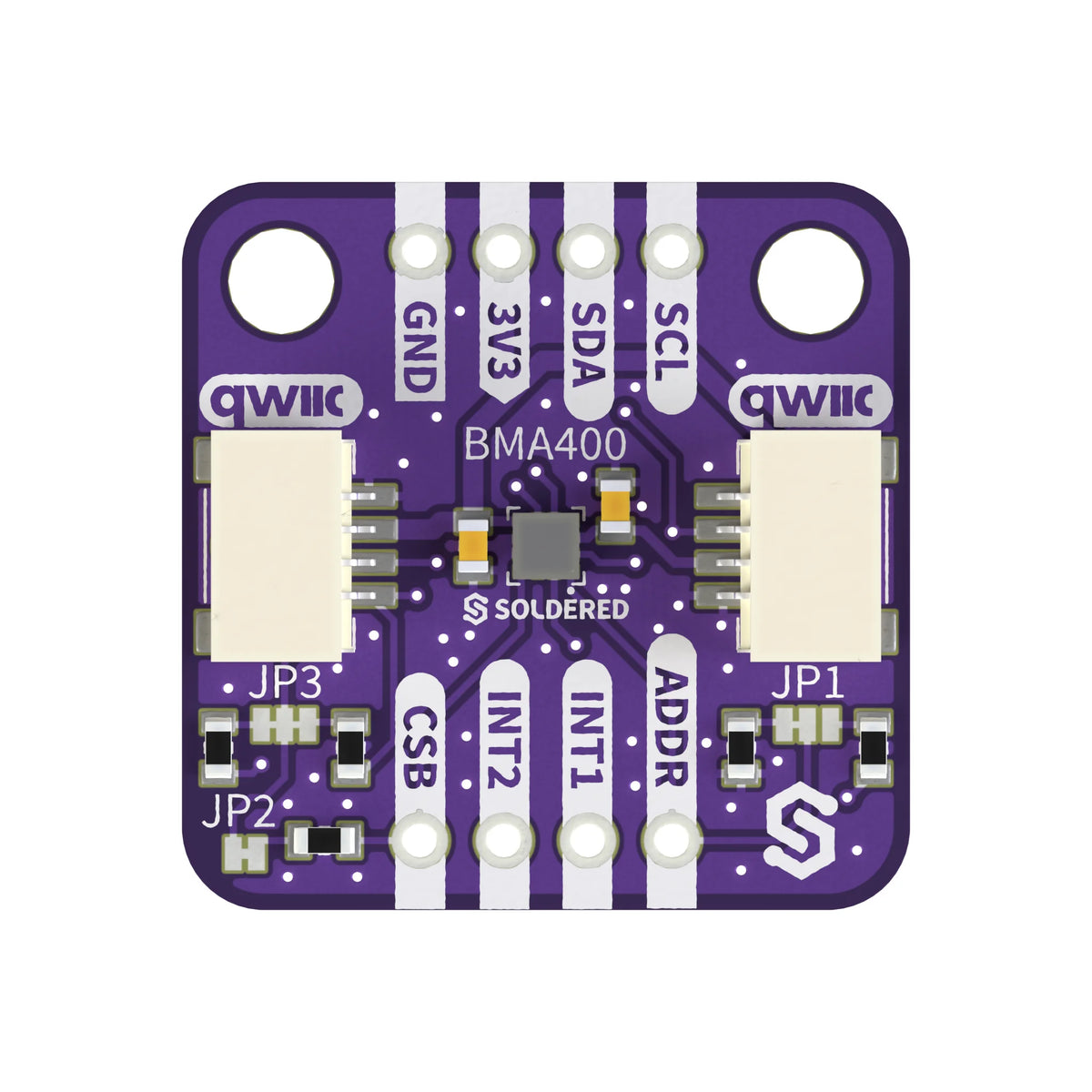

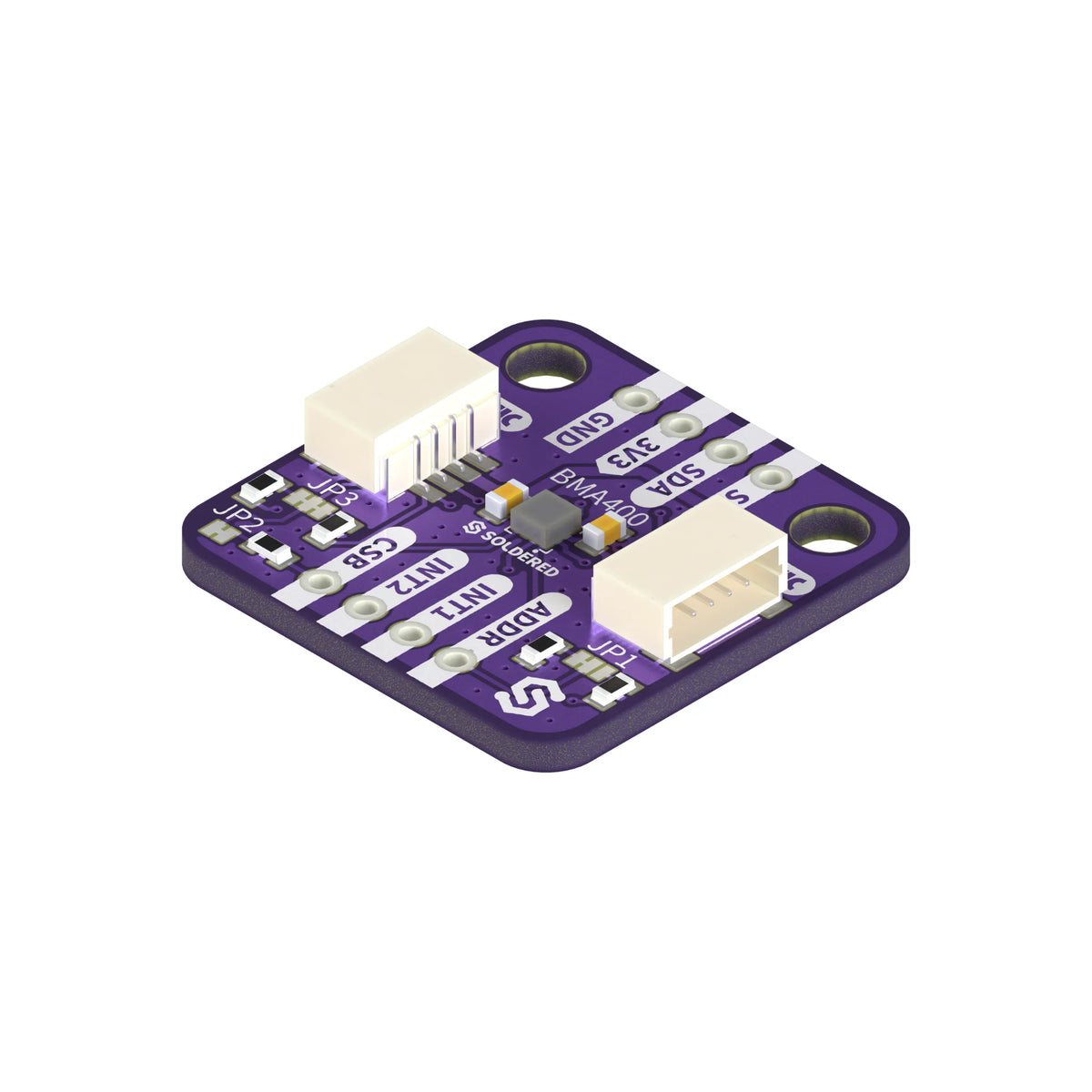

Ultra-Low-Power Accelerometer BMA400 Breakout nosi Boschev BMA400, 12-bitni troosni akcelerometar namijenjen uređajima na baterije. Osim akceleracije, čip broji korake, prepoznaje dodire, orijentaciju i promjene aktivnosti te sprema uzorke u FIFO od 1 KB, pa tvoj mikrokontroler može spavati dok ga ne probudi prekid.
Biraš raspon ±2 g, ±4 g, ±8 g ili ±16 g i brzinu uzorkovanja od 12.5 Hz do 800 Hz u normalnom načinu. BMA400 troši 14.5 µA u normalnom načinu uz najveće performanse, 850 nA u low-power načinu na 25 Hz i 160 nA u sleep načinu (vrijednosti iz datasheeta na 1.8 V i 25 °C).

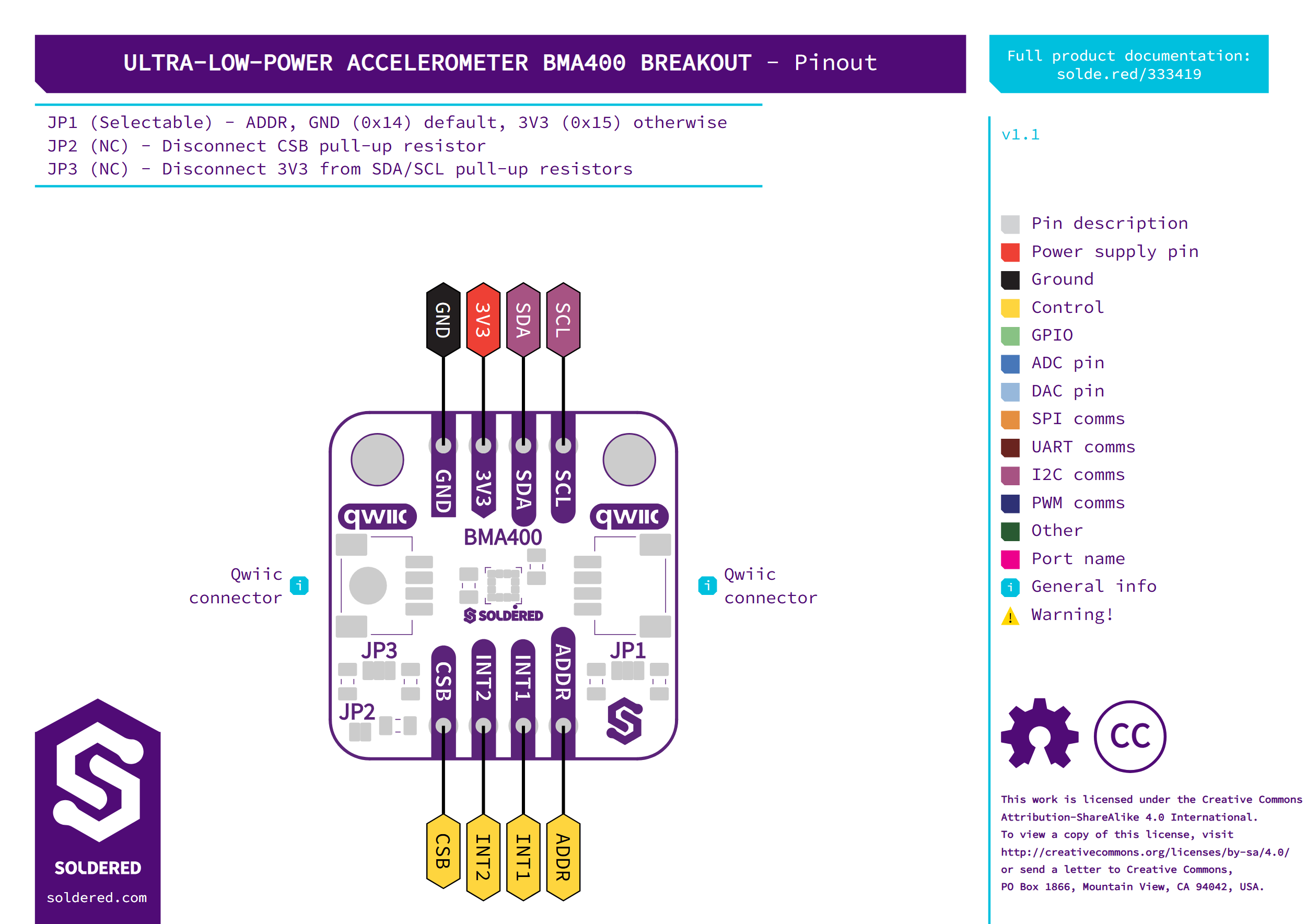

Pločica komunicira preko I2C na adresi 0x14, ili 0x15 kad promijeniš ADDRESS jumper ili ADDRESS pin povučeš na visoku razinu. Dva Qwiic konektora omogućuju spajanje u lanac s drugim pločicama, a dva 4-pinska headera od 2.54 mm izvode GND, 3V3, SDA, SCL, ADDRESS, INT1, INT2 i CSB. Pull-up otpornike od 10 kΩ na SDA i SCL možeš odspojiti jumperom. Soldered nudi Arduino i MicroPython biblioteku s primjerima za očitanja, detekciju pokreta i brojanje koraka.
Tehničke specifikacije
- Senzor: Bosch BMA400, 12-bitni, troosni
- Raspon: ±2 g, ±4 g, ±8 g, ±16 g
- Brzina uzorkovanja: 12.5 do 800 Hz (normalni način), 25 Hz (low-power način)
- Osjetljivost: 1024 LSB/g na ±2 g
- Zero-g offset: tipično 50 mg
- Gustoća šuma: 180 µg/√Hz (X, Y), 240 µg/√Hz (Z), normalni način, OSR=3
- Potrošnja (datasheet, 1.8 V, 25 °C): 14.5 µA normalni način (OSR=3), 850 nA low-power način (25 Hz), 160 nA sleep način
- Radna temperatura: -40 do +85 °C
- Sučelje: I2C, adresa 0x14 (zadano) ili 0x15; INT1 i INT2 pinovi za prekide
- Napajanje: 1.72 do 3.6 V na pinu 3V3
- Konektori: 2x Qwiic, 2x 4-pinski header od 2.54 mm (nezalemljen)
- I2C pull-up otpornici: 10 kΩ na SDA i SCL, odspojivi jumperom
- Montažne rupe: 2x 3.2 mm
- Dimenzije: 22 x 22 mm
