Pločica s tipkalom, LED diodom i zvučnikom

Button, LED & Buzzer Board kombinira tri osnovna građevna bloka na jednoj maloj ploči: taktilni push button za digitalni unos, LED za vizualnu povratnu informaciju i buzzer za audio izlaz. Izgrađena je oko ugrađenog ATtiny404 mikrokontrolera koji očitava gumb i upravlja LED-om i buzzerom, tako da vaš glavni mikrokontroler komunicira sa sva tri preko jedne I2C veze umjesto da povezuje tri odvojene komponente. Dostupna je Soldered Arduino knjižnica za očitavanje gumba i upravljanje LED-om i buzzerom.

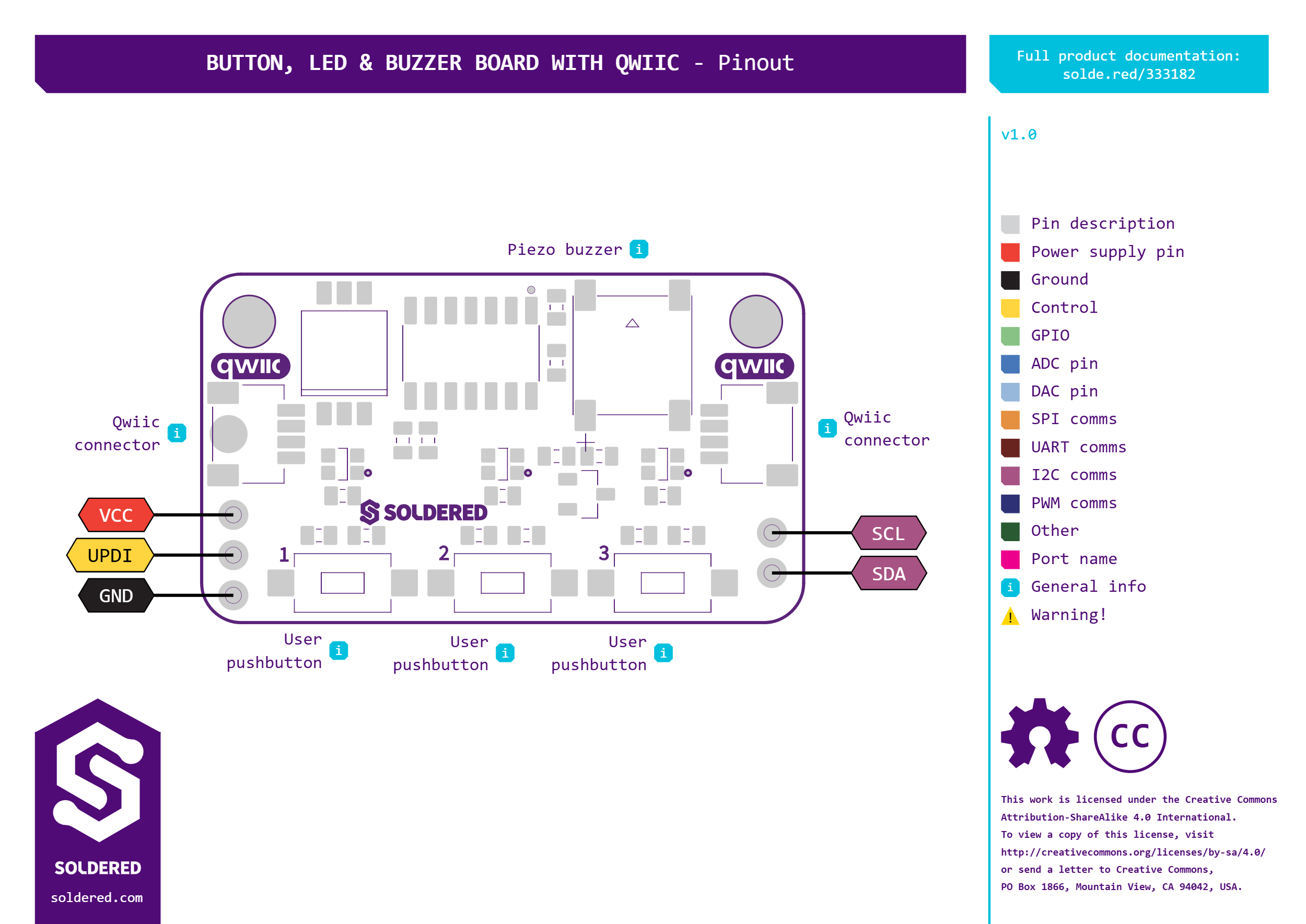

Ploča komunicira preko I2C na zadanoj adresi 0x30 i kompatibilna je s Qwiic, tako da se povezuje s bilo kojim mikrokontrolerom koji podržava Qwiic bez lemljenja. Osim Qwiic konektora, također izdvaja VCC, GND, SCL i SDA na standardnom headeru, plus UPDI pin za ponovno programiranje ugrađenog ATtiny404 ako ikad trebate promijeniti njegov firmware.

Budući da gumb, LED i buzzer upravlja ugrađeni mikrokontroler, ova ploča je korisna gdje god projekt zahtijeva jednostavnu interakciju s korisnikom bez dodatnog ožičenja: gumb za potvrdu s zvučnim signalom, statusni LED uparen s tonom upozorenja ili izbornik selektora. Također je odlična početna točka za početnike koji prvi put uče o I2C i digitalnom I/O, jer nema ožičenja na breadboardu, samo jedan Qwiic kabel.

Ploča radi na 3.3V ili 5V i dimenzija je 22 x 38 mm, s dvije montažne rupe veličine za M3 vijke.
