GPIO Expander PCAL6416A Breakout

GPIO Expander PCAL6416A Breakout temelji se na NXP-ovom PCAL6416A, 16-bitnom I2C GPIO ekspanzoru koji dodaje 16 programabilnih ulazno/izlaznih pinova mikroprocesoru putem dvije I2C žice. Tih 16 pinova podijeljeno je u dva 8-bitna porta, Port A i Port B, a svaki pin podržava pojedinačno konfigurabilan 100 kOhm pull-up ili pull-down otpornik uz ulazno zaključavanje. Dostupna je lemljena Arduino knjižnica za čitanje i pisanje proširenih pinova.

Čest je izbor kada mikroprocesoru ponestane GPIO pinova: čitanje niza tipki ili prekidača, izravno upravljanje skupom LED-ica ili releja, ili izrada matricne tipkovnice, sve putem iste dvije I2C žice koje možda već koristite za druge Qwiic ploče.

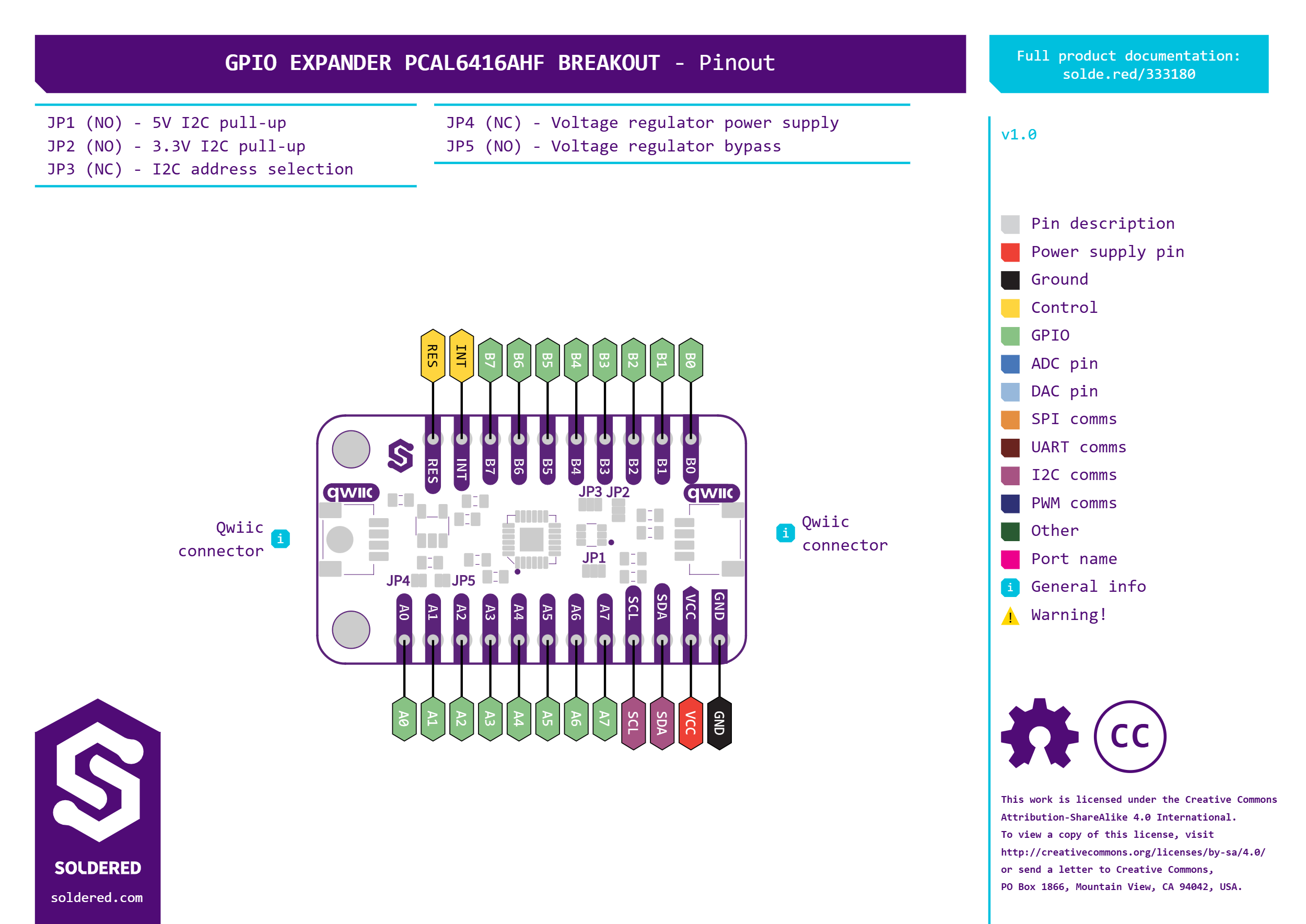

Ploča komunicira putem I2C u standardnom načinu (100 kHz) i brzom načinu (400 kHz), s zadanom adresom 0x20 koja se može promijeniti na 0x21 rezanjem JP3. Aktivno-niski izlaz za prekid na INT pinu obavještava glavni mikroprocesor svaki put kada ulaz promijeni stanje, uklanjajući potrebu za pojedinačnim ispitivanjem svakog pina. Uključuje Qwiic konektor za bežično lemljenje uz standardne pin zaglavlja.

Svaki izlazni pin može potonuti do 25 mA, što je dovoljno za izravno upravljanje LED-icom. Tipična struja napajanja je 1,1 mA, s maksimalnom od 1,5 mA. Na ploči se nalaze skakači koji omogućuju odabir između 5V i 3,3V I2C pull-upova i mogu zaobići ugrađeni regulator napona kada je to potrebno. Ploča mjeri 22 x 38 mm, s dvije montažne rupe veličine za M3 vijke.
