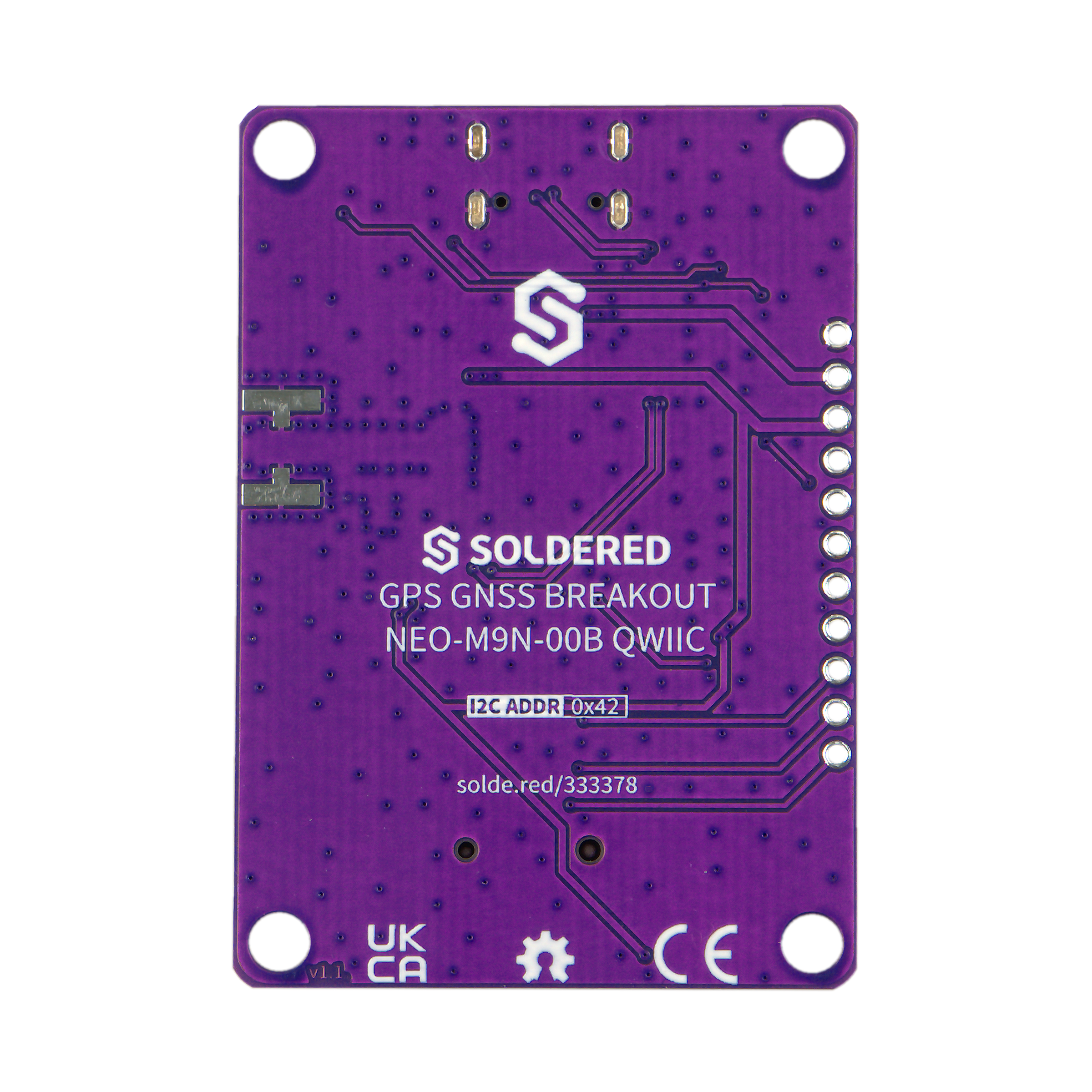

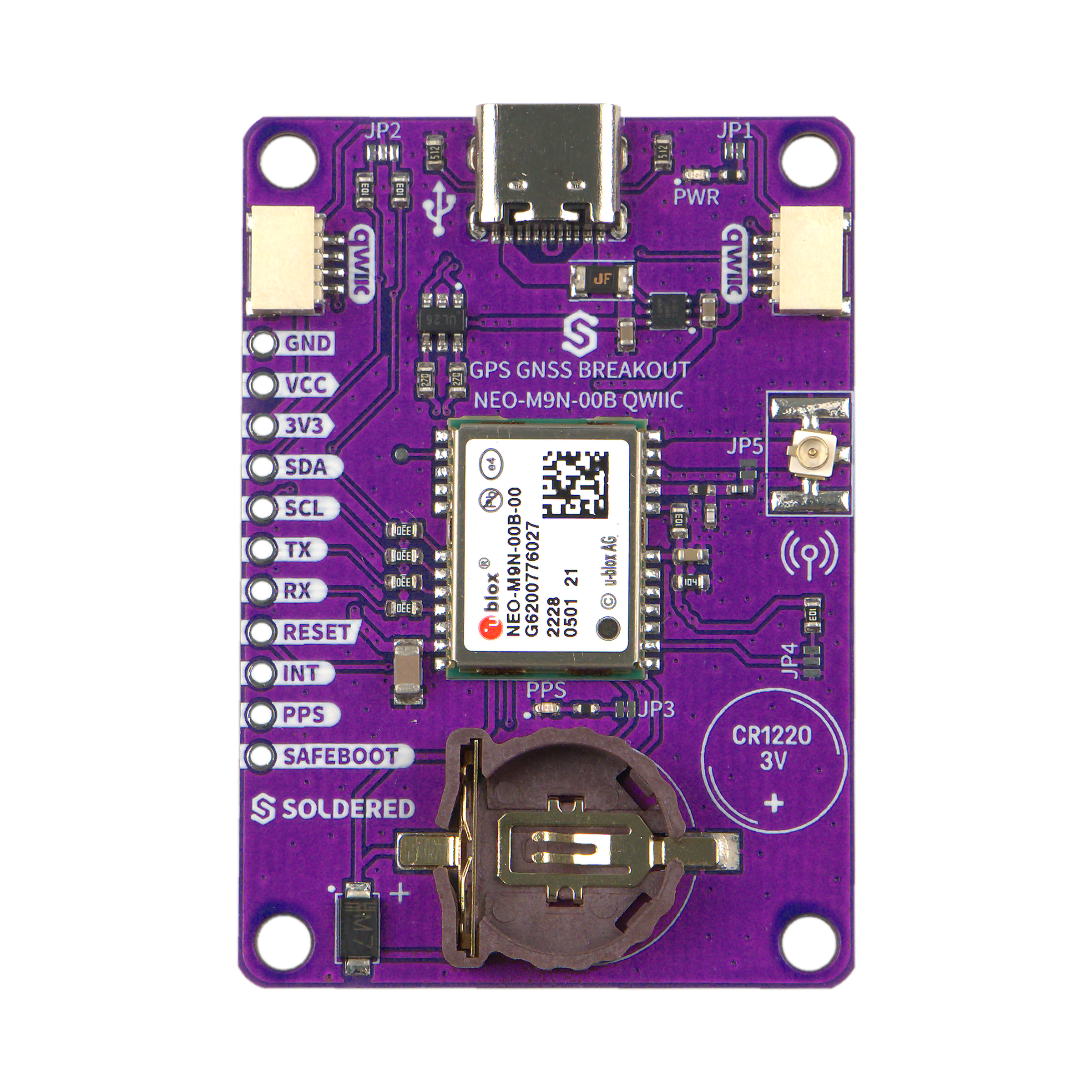

GNSS GPS Breakout NEO-M9N-00B

GPS Breakout NEO-M9N-00B je GNSS modul izgrađen oko prijemnika u-blox's NEO-M9N. Prati četiri satelitska sustava odjednom (GPS, GLONASS, Galileo i BeiDou), što vas obično dovodi unutar oko 2 metra od vaše stvarne pozicije. Šalje te podatke o poziciji kao NMEA, format običnog teksta koji većina GPS softvera već čita, ili kao UBX, u-bloxov vlastiti binarni format koji nosi više detalja po poruci.

Odgovara za vanjsku navigaciju, praćenje imovine, pozicioniranje dronova i robota ili bilježenje GPS koordinata uz druge podatke senzora. Komunicira putem UART ili I2C, s JP4 skakačem koji bira koji je aktivan (zatvoren za I2C, otvoren za UART). I2C adresa je fiksirana na 0x42. PPS pin isporučuje signal točno jednom u sekundi, sinkroniziran s GPS vremenom, što je korisno za precizno vremensko označavanje očitanja senzora ili sinkronizaciju više uređaja na isti sat. Dostupna je lemljena Arduino knjižnica za izravno čitanje podataka o poziciji. Dva Qwiic konektora omogućuju I2C povezivanje bez lemljenja.

Ploča radi na 3.3V, s ugrađenom regulacijom za 5V sustave također, i mjeri 38 x 54 mm, s dvije montažne rupe za M3 vijke. Odvojeni skakači kontroliraju LED-ove za status napajanja i PPS-a, a peti skakač povezuje RF filter antene.
